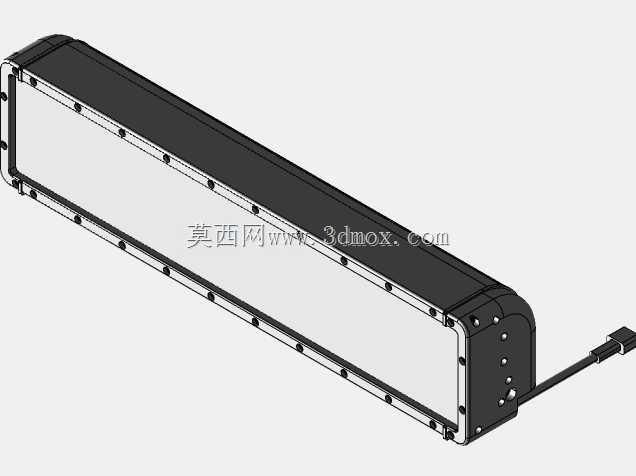

高防护长条形工业LED阵列照明发射器

这款长条形LED照明发射器的建模工作，最初是为海洋平台作业区、重型设备制造车间、矿山采掘面这类高湿高尘、存在振动冲击的恶劣照明场景做配套选型参考，日常也可适配机器视觉检测工位的固定照明、大型设备舱室内部照明需求。建模前先梳理核心功能边界：整灯需满足IP68密封等级，可在3米水深下短时工作，适配9-42V宽幅直流电压输入，80颗LED呈20×4阵列排布，总光通量14400流明，额定功耗240W，整灯长度1750mm、宽度300mm，属于大尺寸长条工业照明单元。建模时先从外壳结构入手，挤压铝壳体是整灯的散热与承载核心，先绘制壳体截面草图，拉伸生成主体铝壳基体，预留出LED基板安装槽、密封胶圈嵌槽、端盖安装螺孔位，外壳散热筋的排布要对应内部LED的发热区域，每颗LED的热传导路径直接贴合铝壳内壁，避免热量堆积加速光衰。之后处理内部光学组件，先排布20×4的LED灯珠阵列，区分聚光与泛光两种光学配置的透镜安装位：聚光款搭配10度光学透镜，输出窄角度集中光束，适合远距离投光；泛光款搭配35度透镜，覆盖更大近距照明区域，建模时给透镜预留定位卡扣，保证装配同轴度。两端端盖部分要做密封结构建模，嵌入耐老化橡胶密封圈，端盖出线位置做防水格兰头结构，配套的连接插头要和灯体出线位做配合公差校验，避免装配干涉。安装结构部分，先做铝制安装基座的建模，基座上预留标准安装孔位，配套橡胶减震衬套，建模时要模拟7度的角度调节余量，适配平面、弧面的安装场景，额外预留倒置L型支架、可调防震支架的装配接口，可兼容3/8螺柱穿过支架实现快速安装。建模过程中同步校验结构强度：聚碳酸酯透光罩要做抗冲击结构加厚，壳体边角做圆弧过渡避免应力集中，所有外露金属件做防腐涂层厚度预留，适配-40℃到85℃的工作温度区间，建模完成后做整体装配干涉检查，确认安装边界尺寸，保证现场安装时不会和周边管线、设备结构产生碰撞，宽电压输入的电路模块在灯体内部预留独立安装腔，和发光区做隔热隔离，避免高温影响电路元件寿命。
