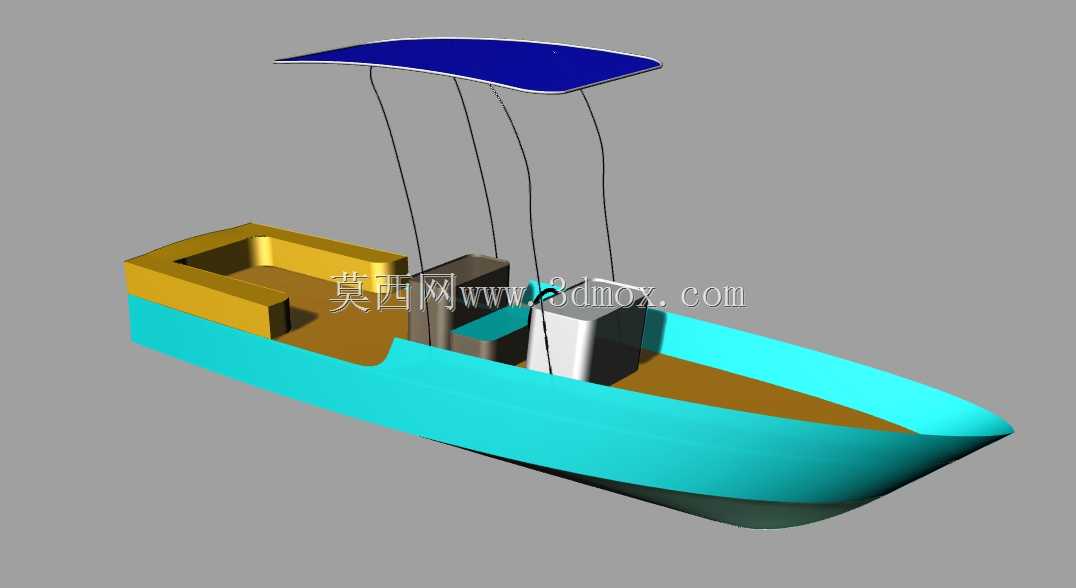

带遮阳篷小型休闲观光游艇结构设计

这款小型休闲游艇的设计，首先锚定近岸浅水区的休闲观光、短途接驳场景，适配内陆湖泊、滨海旅游区的载客运营以及私人近岸休闲使用，整体吃水深度控制在0.4米以内，可在水深不低于0.6米的平缓水域通行，避免近岸浅滩搁浅问题。建模阶段先从船体型线入手，参考小型滑行艇的型线特征，船首采用适度外飘的V型剖线，降低航行时的兴波阻力，船尾做平底过渡，兼顾低速航行的稳定性与停靠时的平稳性，船体总长控制在6.2米，型宽2.1米，整体外轮廓无尖锐外凸结构，停靠码头时不易磕碰剐蹭。

舱室布局上，船身中部设置开放式载客区域，座椅采用环绕式排布，可同时容纳6名乘员就坐，舱内地板做防滑纹理设计，乘员活动区域预留0.8米的通行宽度，满足人员在舱内移动的空间需求；船尾预留动力安装位，可适配外挂式舷外机，安装边界预留标准的舷外机挂板尺寸与操作空间，无需额外改造即可完成动力总成的装配。船身中前部设置操控台位，预留了操纵杆、仪表的安装开孔与走线空间，操控位前方设置挡风结构基础，可后续加装透明挡风玻璃。

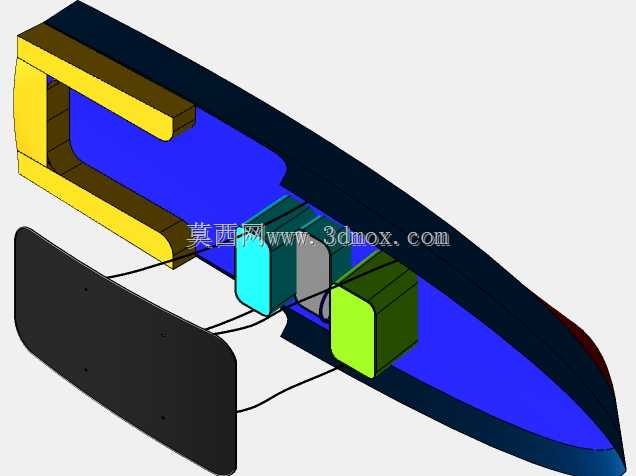

遮阳篷采用四根细支撑柱连接船体甲板的预埋安装座，支撑柱与甲板的连接位置做了加强筋结构，避免航行颠簸导致连接位开裂，篷体采用弧形曲面设计，覆盖全部乘员区域，边缘做导水弧面，雨天时雨水可顺着篷面边缘导至船身外侧，不会滴落到舱内。建模过程中先绘制船体的半剖面型线，通过双轨扫掠生成整体船壳曲面，再偏移生成实体船壳，壳厚设置为8毫米，匹配玻璃钢船体的常规加工厚度；之后依次搭建甲板、舱内隔断、座椅基体的实体结构，再单独绘制遮阳篷的支撑柱与篷面曲面，装配时对齐甲板上的安装定位点，确保各部件的装配间隙控制在2毫米以内，符合后续加工的公差要求。所有外露的边角都做了R5以上的圆角处理，避免乘员磕碰受伤，船舷两侧预留了护栏安装孔位，可根据使用需求加装安全护栏。
