船用转向节臂起重设备三维结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:280325
  • 船用转向节臂起重设备三维结构设计
  • 船用转向节臂起重设备三维结构设计
  • 船用转向节臂起重设备三维结构设计
  • 船用转向节臂起重设备三维结构设计
  • 船用转向节臂起重设备三维结构设计
  • 船用转向节臂起重设备三维结构设计
  • 船用转向节臂起重设备三维结构设计

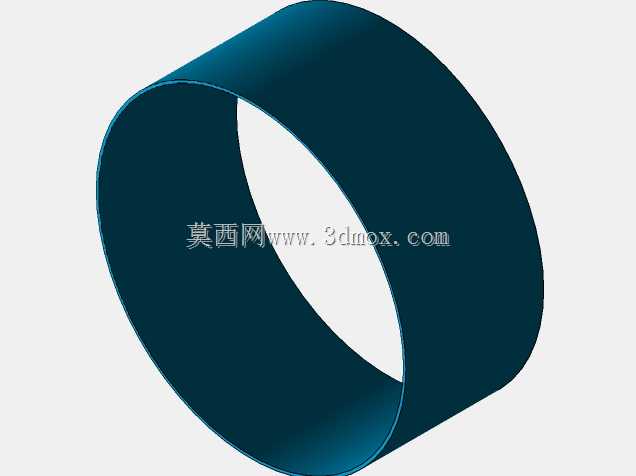

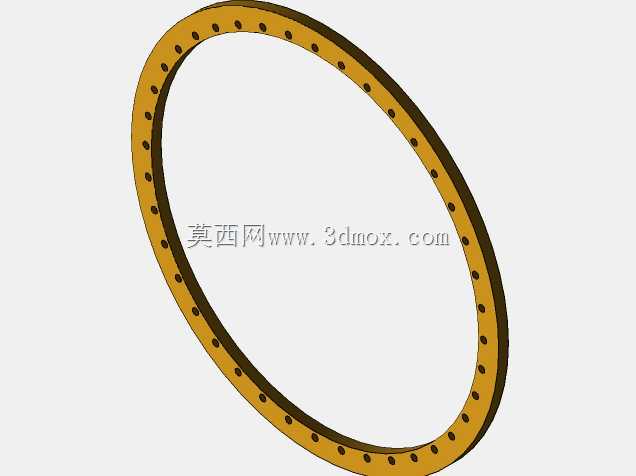

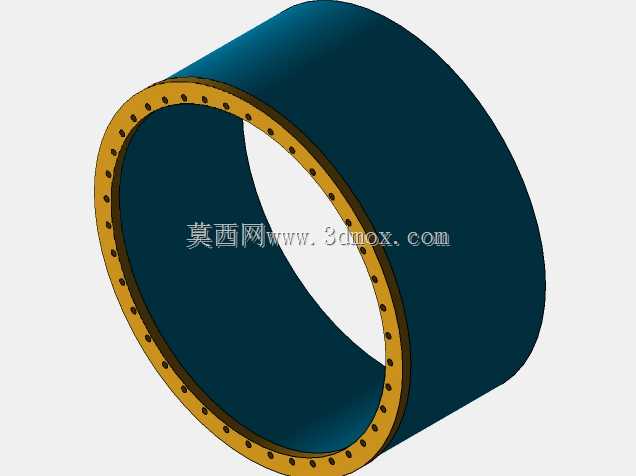

做这个模型的时候最先考虑的是海上作业平台的甲板安装边界,毕竟海上作业的设备不像陆域起重设备有充足的布设空间,首先要卡准甲板预留的安装基座尺寸,把回转支承的安装孔位、底座的承重梁布局先定下来,避免后续结构和船体甲板的加强筋位置干涉。这类转向节臂起重机主要用在海洋平台、工程船舶的甲板区域,负责吊运甲板补给物资、作业机具、小型构件,作业时要适配船体横摇纵摇的工况,所以臂架的铰接点位置、变幅机构的铰点受力计算是建模前就要捋顺的。

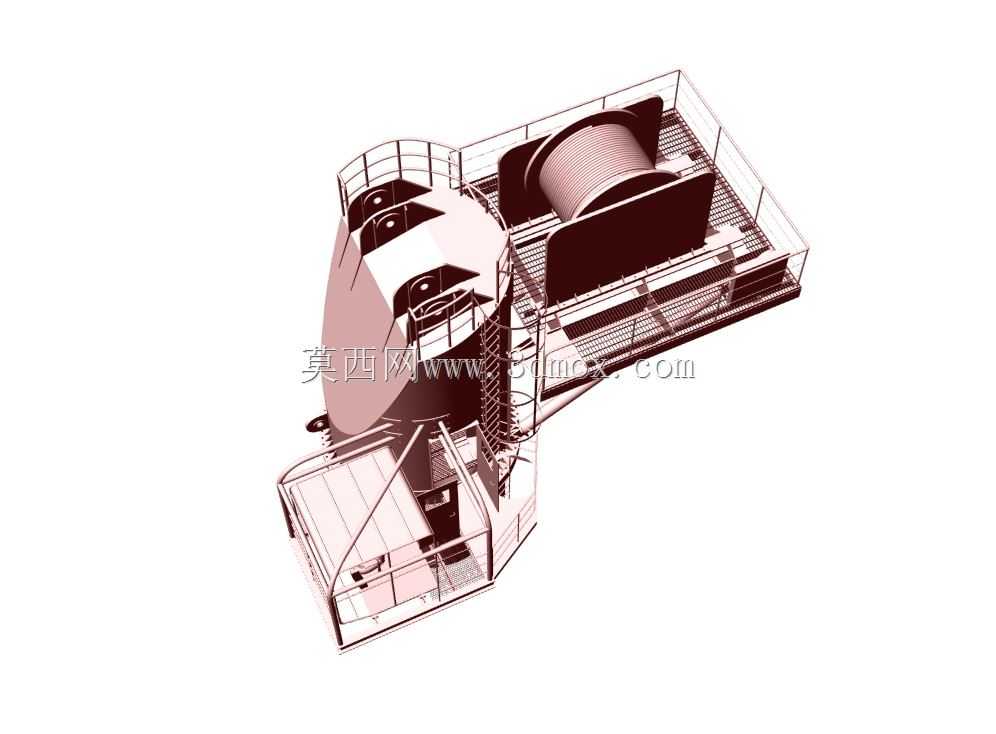

建模的时候先从底座回转结构开始搭,先画回转平台的主体框架,把卷扬机构的安装位、护栏的布设位置、爬梯的通行空间预留出来,海上作业的设备安全护栏不能省,平台周边的防护栏要符合舷边作业的安全高度,爬梯的踏步间距也要适配人员上下操作的空间,不能只做外观忽略实际操作的通行需求。之后做转向节臂的铰接结构,这里要注意臂架变幅的行程范围,要保证在最大变幅角度时臂架不会和平台上的卷扬舱、操作室结构碰撞,最小幅度时吊重的作业半径能覆盖甲板常用的吊运区域。

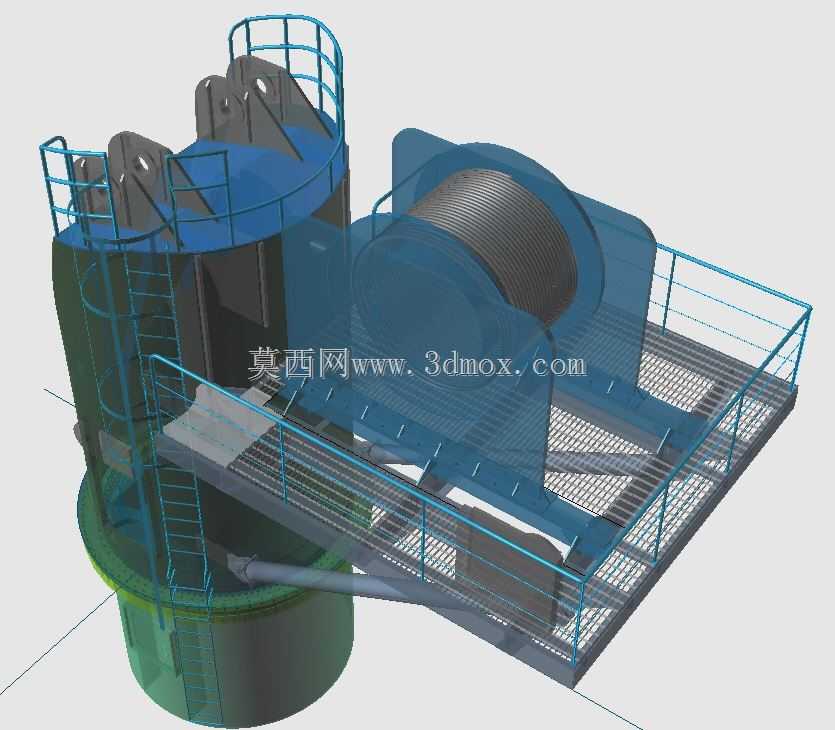

画卷扬机构的时候,要把卷筒的容绳量、排绳器的安装位置、制动器的装配空间都留出来,不能只做个卷筒的外形,要考虑后续如果做运动仿真的时候,钢丝绳的收放路径不会和平台结构剐蹭。臂架的节段连接用铰接耳板,建模的时候要把耳板的厚度、销轴的装配间隙考虑进去,实际生产中这些铰接位置是要定期加注润滑脂的,所以润滑嘴的安装位也要在结构上预留出来。

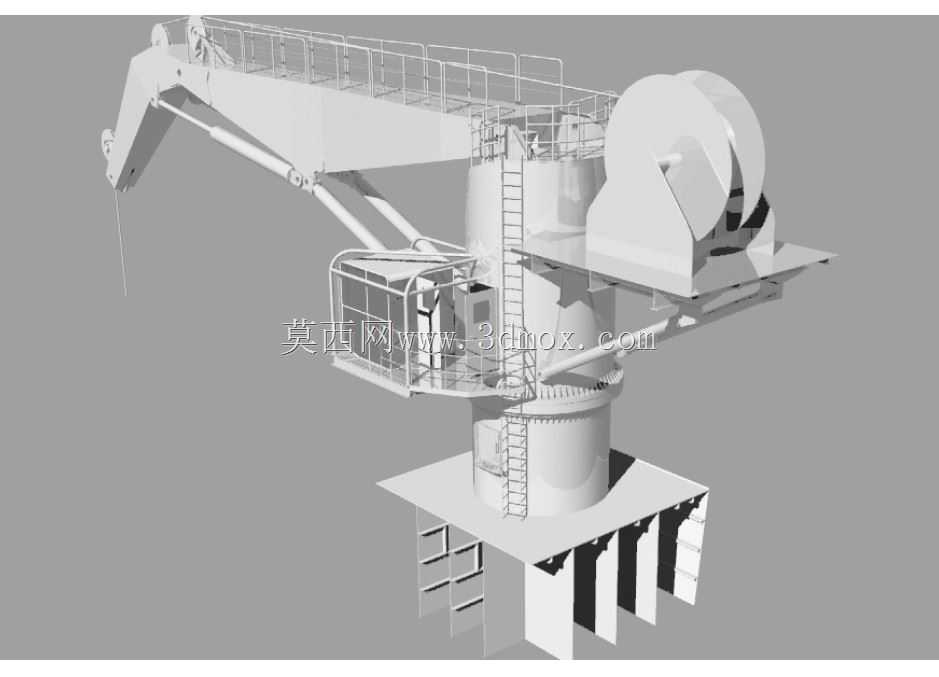

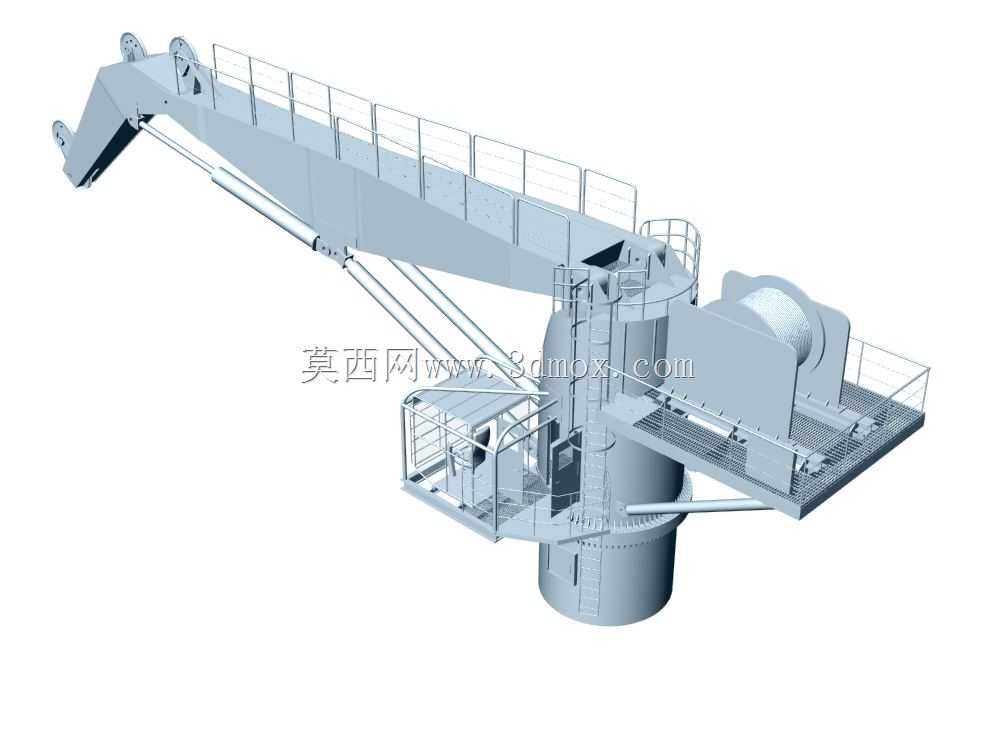

整个设备的外形要贴合甲板安装的紧凑要求,底座的轮廓不能超出甲板预留的安装区域,回转时整机的最大回转半径要避开船上的系缆桩、通风筒等固定设施。建模过程中先做整体的骨架草绘,把各个部件的装配基准定好,再逐个拆分零件做实体建模,每个结构件的板厚要根据受力情况匹配,比如底座承重板的厚度、臂架的型材规格,都要参考同类型船用起重机的结构参数,不能随意设定板厚导致结构强度冗余过大或者不足。最后做装配校验的时候,要检查各个运动部件的行程干涉,比如臂架变幅到最低位置时,吊钩的滑轮组不会碰到卷扬舱的顶部,回转时平台上的操作室不会和臂架结构剐蹭,确保整个结构的运动逻辑符合实际作业的需求。
