驳船搭载450吨级起重设备吊装作业结构设计

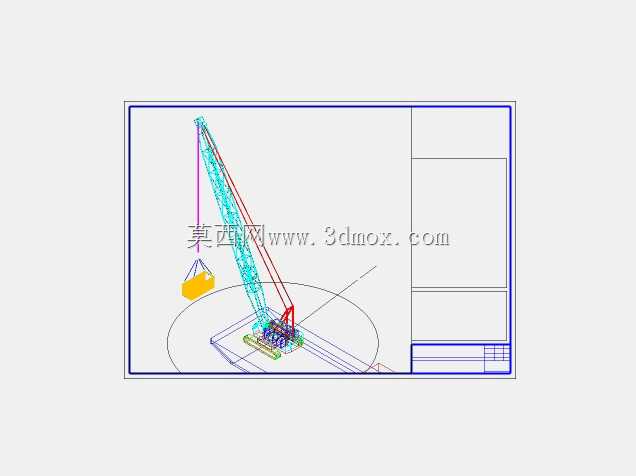

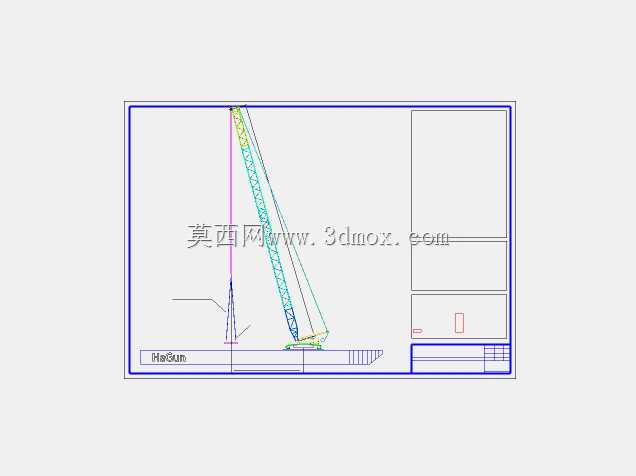

水上重型吊装作业场景中，驳船搭载的起重设备需要同时兼顾船体浮动状态下的稳定性与大吨位载荷的吊装精度，这类设备常应用于港口大件装卸、水上工程构件吊装、近海施工设备转运等场景，区别于陆域固定场地的起重设备，其作业时需要抵消船体随波浪产生的横摇、纵摇位移，对结构刚度与重心控制有极高要求。该套起重结构设计时，首先完成作业边界的梳理：明确驳船甲板的可安装区域尺寸，划定臂架全幅度回转时的安全干涉边界，确认450吨额定载荷下的不同作业幅度对应的倾覆力矩阈值，将臂架变幅范围、回转支承安装位置、配重块布置区间与驳船的压载水舱布局做协同匹配，避免吊装作业时船体出现超出安全阈值的倾斜。建模阶段先搭建整体骨架线，确定回转中心的基准坐标，依次绘制臂架的桁架结构、变幅液压缸的安装铰点、起升卷扬的布置位置、吊具与钢丝绳的走线路径，每完成一个子部件的建模就做一次静态干涉检查，确认臂架在最小幅度到最大幅度的变幅过程中，不会与船体甲板的附属结构、配重块、卷扬机构发生碰撞。针对水上作业的特殊工况，建模时特意校核了臂架在侧风载荷、船体倾斜3度工况下的结构应力分布，对桁架臂的弦杆、腹杆的截面尺寸做迭代优化，在保证结构强度冗余的前提下尽可能降低臂架自重，减少对驳船载重配额的占用。建模过程中先完成回转支承与底座的连接结构设计，确认底座与驳船甲板的焊接点位分布，保证载荷能均匀传递到船体的主承力结构上，再依次装配变幅机构、起升机构、臂架结构，最后添加吊具与模拟载荷，完成不同作业幅度下的重心位置测算，匹配对应的压载水调整方案，确保全作业流程中设备与船体的稳定性满足工程要求。
