水下作业四吊点物料承载吊运泵篮结构

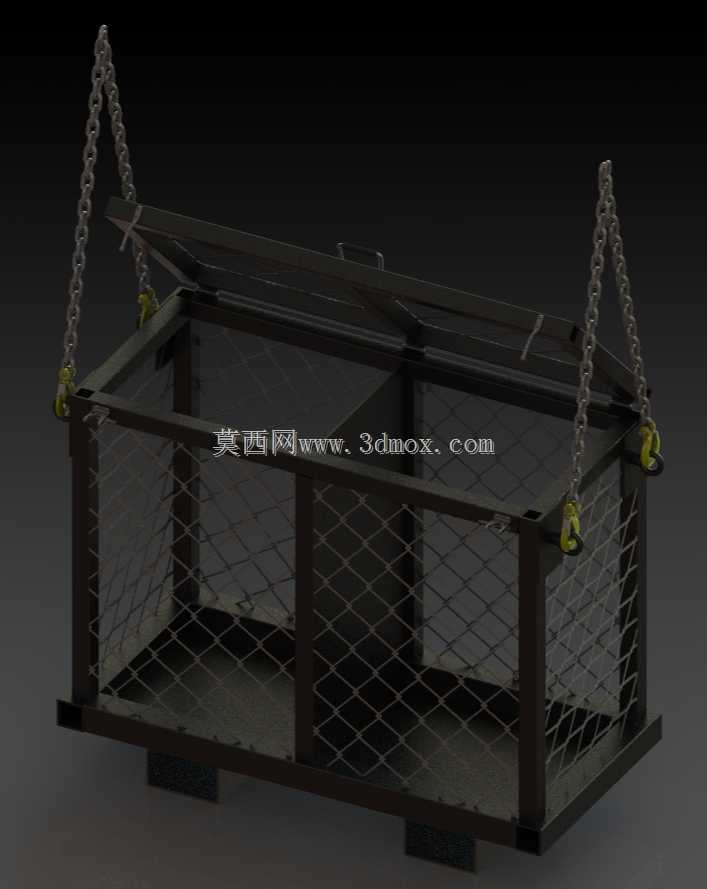

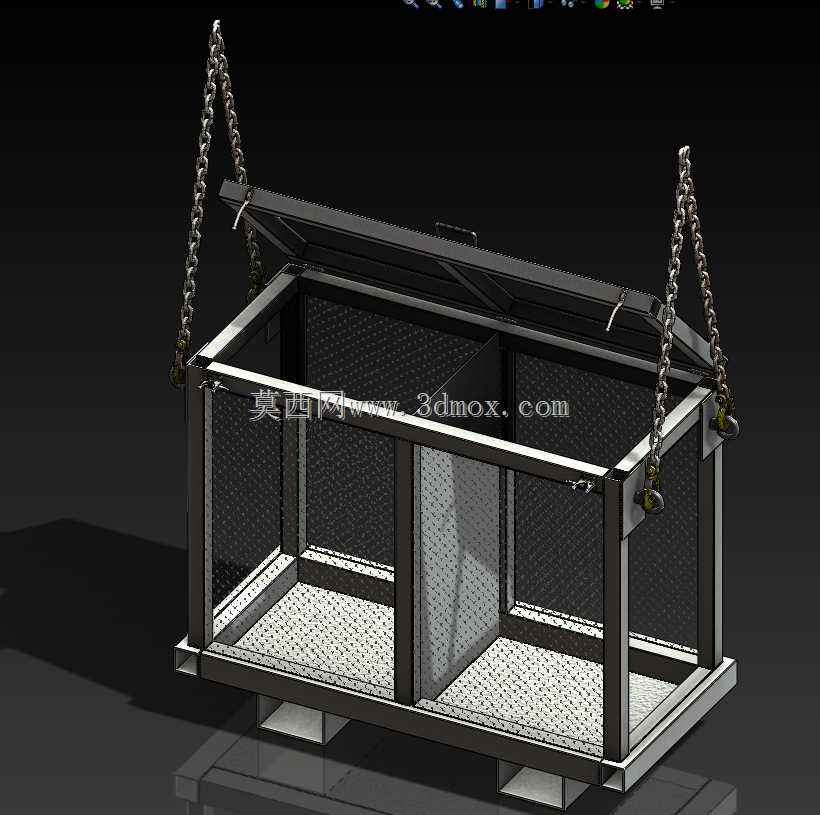

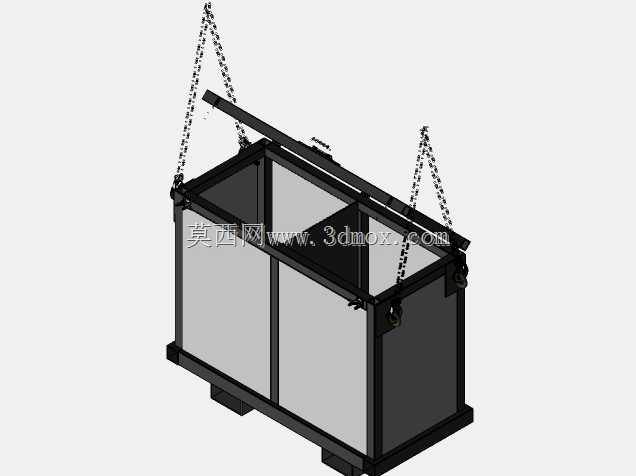

做水下工程配套吊运工装的结构设计时，最先要锚定的是作业场景的边界条件——这类带四个提升点的泵篮，核心服务于水下施工作业、水下运维检修时的物料、小型机具、泵类设备的中转吊运，既要适配水面起重设备的挂钩作业逻辑，也要兼顾水下放置时的稳定性，避免水流冲击导致篮体侧翻、物料散落。从功能特性来看，整体采用框架式笼型结构，侧面围覆菱形钢丝防护网，既可以减轻整体自重，降低起吊时的负载冗余，又能阻挡粒径大于网孔的物料、工具从侧面滑落，同时不会完全阻隔水流，起吊出入水时能大幅减少水阻带来的篮体晃动，降低水下作业的对位难度。四个提升点对称分布在篮体顶部框架的四角位置，每个吊点都配套了可适配起重链索的吊钩连接位，起吊时四点受力均匀，不会出现单吊点过载、篮体倾斜的问题，顶部还设置了可开合的限位压杆，放置完物料后扣合压杆，能避免起吊过程中物料从顶部脱出。设计思路上，先从承载边界倒推框架型材的选型，根据额定承载量核算主框架方管的壁厚与截面尺寸，确保满载起吊时框架的挠度在允许范围内，不会出现永久变形；吊点位置做了局部加强，焊接加厚的连接耳板，分散吊点处的集中应力，避免起吊瞬间的冲击载荷撕裂连接部位；底部框架额外增设了支撑脚，放置在水下基面或者甲板上时，能让篮体底部与接触面留出间隙，既方便叉车或者托盘设备转运，也能避免底部网面直接接触硬物被硌损。建模时先搭建基准坐标系，绘制底部框架的二维草图，拉伸生成底部主支撑梁，再依次向上搭建竖向立柱、顶部框架梁，完成整体框架的实体建模后，单独绘制防护网的菱形网孔单元，通过阵列、曲面贴合的方式生成侧面防护网结构；之后处理吊点部位的细节，绘制连接耳板、吊钩挂接位的结构，再装配配套的起重链条与吊钩组件，最后添加顶部的开合压杆、铰接结构，完成整体装配后做干涉检查，确认各活动部件开合无卡滞，吊点受力方向与链索走向一致，不会出现结构干涉。尺寸设计上，要兼顾常见水下作业泵体的外形尺寸、单人搬运物料的摆放空间，同时控制整体宽度适配常规船用吊运的通道宽度，吊点的高度设置要保证起吊时链索与篮体顶面的夹角处于合理区间，避免夹角过小导致吊点横向受力过大，影响结构使用寿命。
