七十英尺长摩托艇测试滑行轨道结构

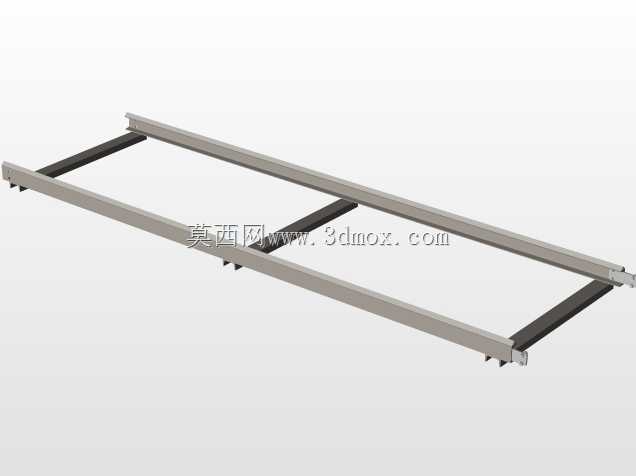

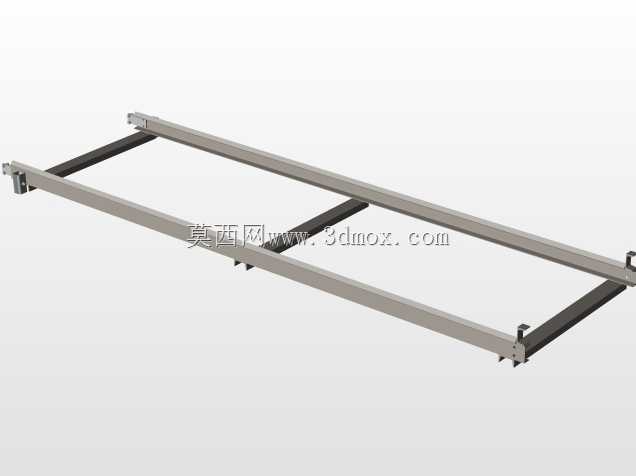

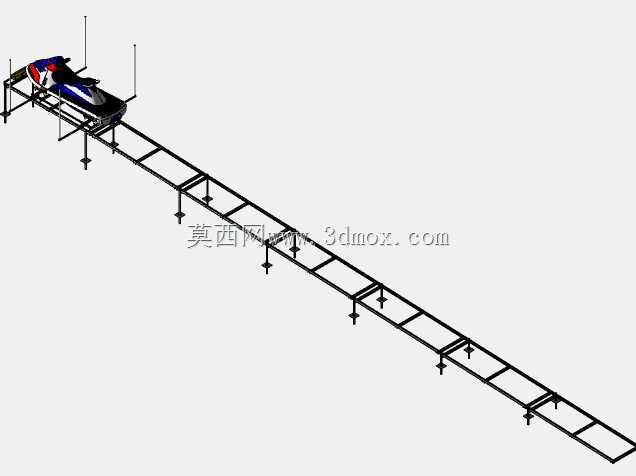

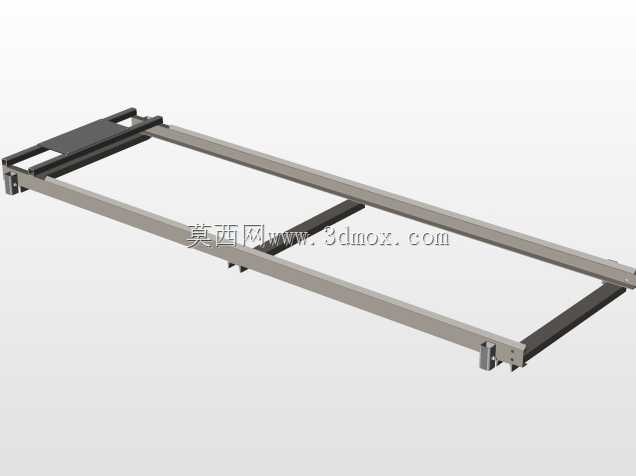

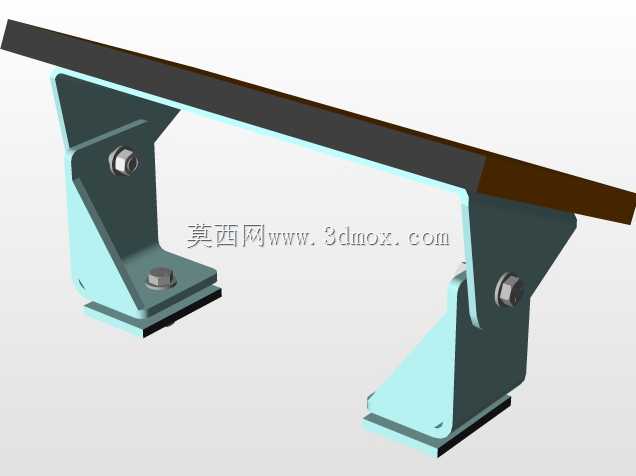

这套轨道结构主要面向小型摩托艇、休闲小艇的出厂性能测试环节，在船舶制造车间的测试工段、水上运动装备的线下体验场地都能适配使用，核心作用是给小艇提供固定的直线滑行导向路径，避免无约束测试时艇体偏航碰撞周边设施，也能在陆域环境下完成动力系统的初步带载调试，减少直接下水测试的前期准备成本。整套轨道总长度为七十英尺，主体承载框架选用低碳钢型材焊接加工，材料的刚性足以承载单台小型摩托艇的整机重量，支撑腿处预留了高度调节结构，安装时可以根据场地的地面平整度调整各支点高度，保证整条轨道的直线度与水平度误差控制在工程允许范围内，避免载具滑行时出现卡滞、跳动的问题。搭载小艇的移动小车采用铝制结构加工，在保证结构强度满足承载要求的前提下，尽可能降低自身重量，减少滑行过程中的惯性负载，也能降低碳钢轨道面的磨损速率，延长整套工装的使用寿命。建模阶段先从轨道的基准线搭建开始，先绘制单段标准轨段的截面草图，通过拉伸、阵列命令生成整根轨道的主体框架，再逐一添加支撑腿、连接紧固件的细节结构，轨段之间的连接位置特意设计了定位止口，方便现场安装时快速对齐拼接，不需要反复调整轨段的同轴度。铝制小车部分先完成行走轮组的位置布局，匹配轨道的内侧导向间距，再搭建承载平台的框架结构，预留出摩托艇的固定绑带安装位，保证艇体放置后重心落在小车的中心区域，不会出现偏载侧翻的风险。建模过程中需要反复核对轨道的内净宽度、小车轮组的跨距尺寸，避免出现装配干涉，同时要核算支撑腿的排布间距，保证长轨道在满载状态下的挠度不会超出设计阈值，防止长期使用后轨道出现永久变形。整套结构没有复杂的传动组件，依靠摩托艇自身的动力输出带动小车沿轨道滑行，结构可靠性高，后期维护只需要定期检查轨道面的磨损情况、紧固各连接位置的螺栓即可，不需要额外配置复杂的驱动与控制系统，适配场景的灵活度很高，既可以在生产车间做陆域动力测试，也可以搭建在临水岸的区域，作为小艇下水前的过渡导向通道使用。
