船舶登乘用嵌入式链节舷梯结构

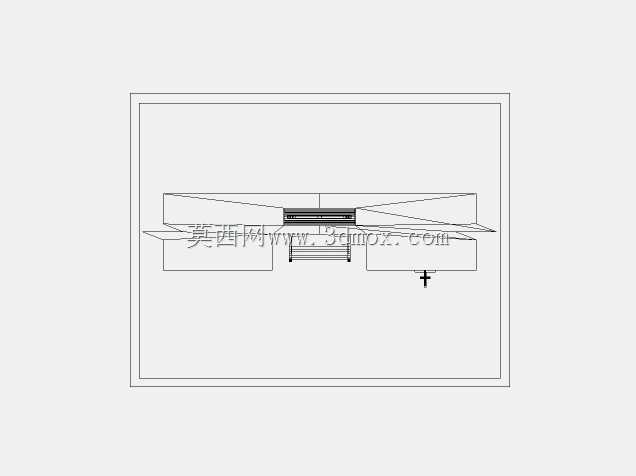

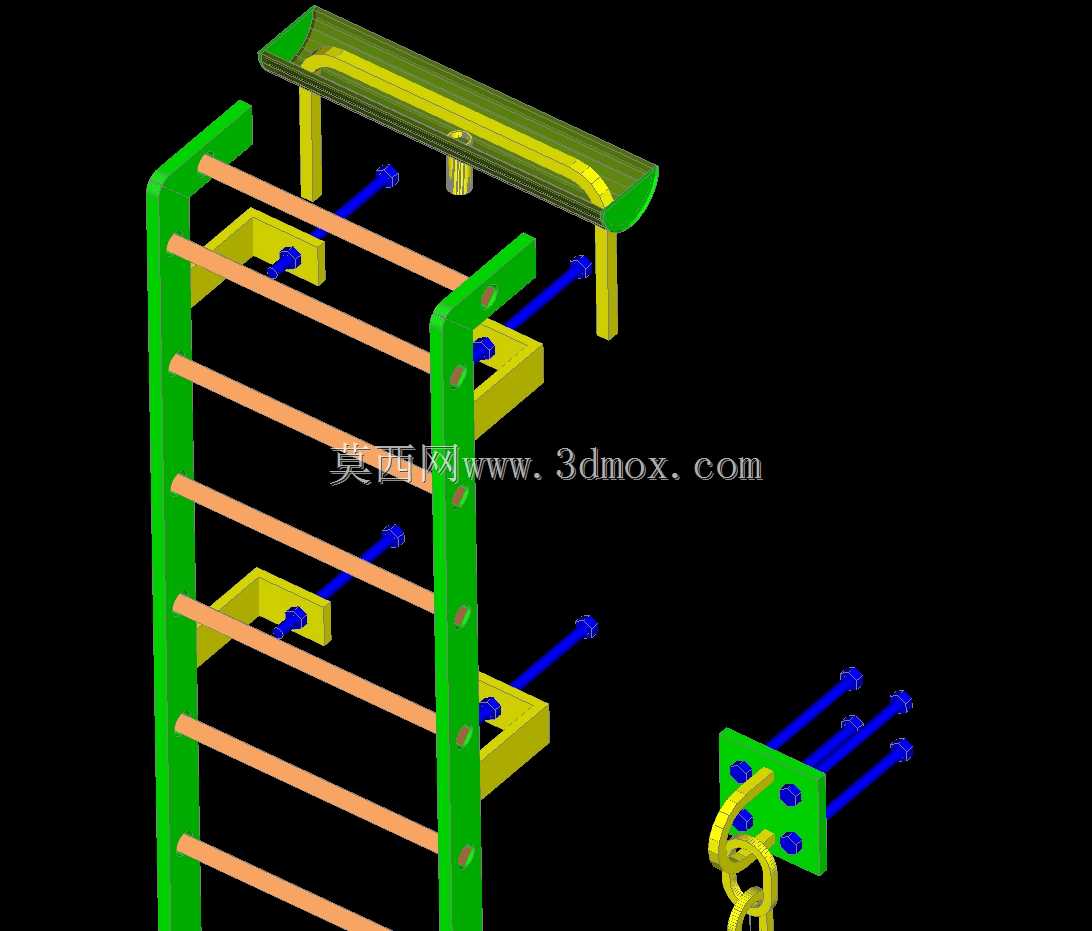

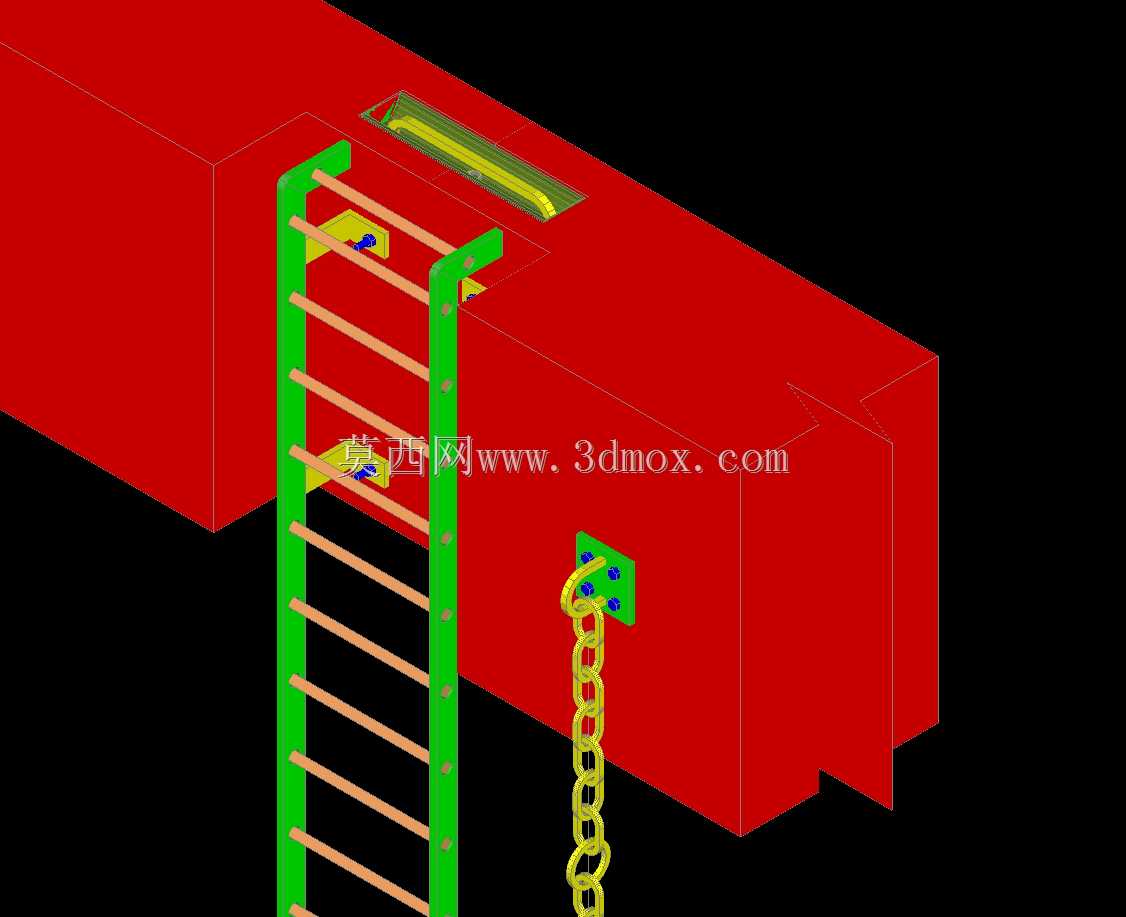

在船舶舾装设计环节，舷侧登乘设施的布局合理性直接影响人员上下船的通行安全与操作便捷性，这套舷梯结构主要适配内河及近海中小型作业船舶的舷侧登乘场景，日常停靠码头时供船员、作业人员在甲板与码头面之间通行，也可作为船舶靠泊时临时上下的辅助通道，遇到风浪天气或者舷侧与码头存在高度差时，配套的链节固定结构可快速完成梯身与舷侧的锁止，避免梯身晃动引发通行风险。设计初期优先考虑舷侧安装空间的局限性，没有采用突出舷侧外板过多的外挂式梯架结构，而是将梯身上端的连接座嵌入舷侧预留的安装槽内，嵌入式手柄完全收合时与舷侧外板齐平，不会额外占用舷侧通行空间，也能避免船舶靠泊时突出结构与码头、拖轮发生碰撞剐蹭。梯身主体采用双侧竖梁搭配等距踏步的结构，竖梁选用型材拼接成型，踏步间距严格按照人员登乘的步幅设置，每级踏步表面预留防滑纹理的安装位，湿滑工况下也能保证踩踏摩擦力。配套的链节手柄通过带安装孔的固定板固定在舷侧外板上，链条采用多节铰接结构，一端与固定板铰接，另一端可与梯身下端的挂点连接，需要固定梯身时将链条挂入对应挂点即可，不需要使用时可将链条收挂在固定板上，不会垂落影响舷侧作业。建模阶段先根据舷侧外板的型线确定安装基准面，先绘制双侧竖梁的拉伸轮廓，通过拉伸命令生成竖梁基体，再逐块绘制踏步的截面轮廓，按照设定的踏步间距阵列装配到竖梁之间，梯身上端的嵌入式连接座需要配合舷侧安装槽的尺寸做间隙配合设计，预留出安装调节余量，避免现场安装时出现干涉。链节部分先绘制单节链环的截面，通过扫描命令生成单节链环实体，再按照铰接关系逐节装配，保证每节链环都能实现灵活转动，固定板上的安装孔按照标准紧固件尺寸设置，方便现场直接配打安装孔完成固定。整体结构的安装边界严格贴合舷侧外板的曲面造型，梯身展开后下端可直接搭靠在码头面，不需要额外设置支撑结构，收合时可向上翻转贴靠在舷侧外板上，通过嵌入式手柄完成锁止固定，不会占用甲板作业空间。
