FHF防爆扬声装置工业结构设计

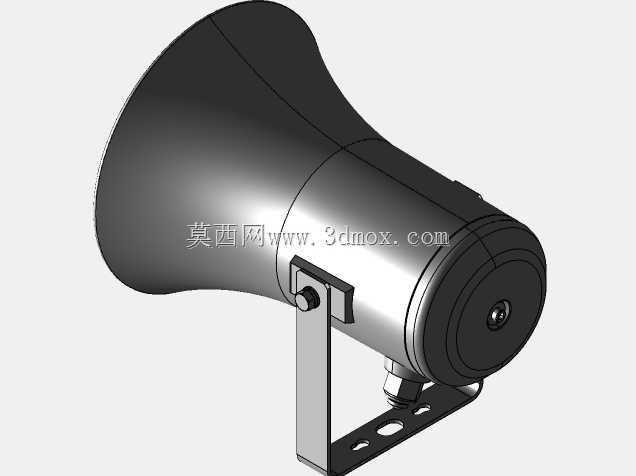

这类防爆扬声设备主要部署在存在易燃易爆气体、粉尘的高危工业场景，比如石油炼化厂区、井下采掘作业面、化工仓储库区、油气加注站点这类对电气设备防爆等级有硬性要求的区域，核心作用是在高噪声、高风险的作业环境下传递调度指令、应急预警信号，保障作业现场的通讯链路通畅，避免普通扩音设备电火花引发的安全事故。从结构设计层面看，首先要满足防爆壳体的强度要求，号筒部分采用厚壁铝合金压铸成型结构，表面做防静电喷塑处理，既保证壳体能够承受内部爆炸压力不破损，也能避免静电积聚引发的风险，号筒的扩声曲面经过声学仿真优化，保证声波在开阔工业厂区内的传播距离与指向性，减少声能损耗。设备背部的安装支架采用U型可调结构，预留的安装孔位适配厂区管廊、设备立柱、墙面等多种安装基面，安装角度可在水平180度、俯仰90度范围内自由调整，安装边界预留足够的接线空间，方便防爆格兰头的接入与线缆密封处理，接线腔与发声腔体之间做隔爆面处理，配合密封胶圈满足隔爆型设备的防护要求。建模过程中，首先绘制号筒的回转曲面轮廓，通过旋转特征生成号筒主体结构，再对号筒的安装法兰边做加厚与安装孔阵列处理；其次构建内部发声单元的安装腔体，预留振膜、磁路组件的装配间隙，保证各部件之间的装配公差符合防爆设备的间隙要求；之后绘制U型安装支架，通过拉伸、折弯特征还原支架的结构形态，添加支架与壳体连接的铰接轴、锁紧螺栓结构，还原角度调节的机械结构；最后对壳体表面的标识区域、接线腔的密封槽、防爆格兰头的安装接口做细节特征处理，建模过程中同步核对各部件的装配干涉情况，保证隔爆接合面的宽度、间隙参数符合防爆设计规范，所有外露的金属部件都做圆角过渡处理，避免安装维护过程中划伤作业人员，整体结构的壁厚均匀性也经过校核，避免压铸成型过程中出现缩孔、变形等缺陷。
