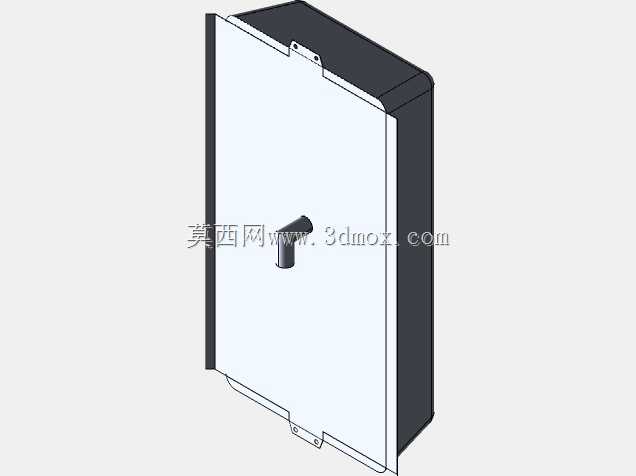

KATHREIN超高频板极化天线结构设计

这类超高频板极化天线多部署在城市商圈、交通枢纽、产业园区的无线信号覆盖场景中，承担超高频频段信号的定向收发任务，相比全向天线能有效降低邻区信号干扰，提升目标覆盖区域的信号强度与通信稳定性，是射频通信组网里的核心前端硬件。从实际使用需求出发，这款天线采用密封式矩形壳体结构，正面为平整的信号透波面板，背部与侧边做了密封包边处理，能适配户外露天安装的防水、防尘要求，壳体上下端预留的安装耳位带标准安装孔，可直接适配通用抱杆、墙面安装支架，安装时无需额外定制转接件，能大幅缩短现场施工的周期。建模过程中，首先要梳理天线的结构层级：先绘制壳体的基础外形轮廓，通过拉伸、抽壳命令生成主体腔体，预留内部射频模块、馈电结构的安装空间，再处理侧边的密封止口结构，保证上下盖装配后的密封间隙均匀一致；正面的馈电接头位置要精准定位，接头与面板的配合处做凸台限位，避免装配后出现馈线拉扯导致的接触不良问题；上下安装耳的孔位要严格匹配行业通用安装尺寸，建模时要校验安装孔与壳体主体的距离，保证安装时紧固件不会与内部腔体的元器件产生干涉。设计思路上优先考虑户外长期使用的可靠性，壳体边角做圆弧过渡，减少风阻与应力集中，面板的平面度控制在合理公差范围内，避免信号穿透时出现不必要的折射损耗；整体结构没有多余的外露凸起，能降低户外积灰、积水的概率，减少后期运维的清理工作量。建模时还要注意安装边界的校验：天线整体厚度方向的尺寸要控制在常规户外天线的安装适配范围内，避免安装后突出墙面或抱杆过多，影响周边设备布局；馈电接头的伸出长度要匹配常用馈线接头的安装空间，保证接头拧紧操作时有足够的操作余量，不会因为空间不足导致馈线接头无法锁紧，影响信号传输质量。
