MOXA EDS-205非网管以太网交换机结构设计

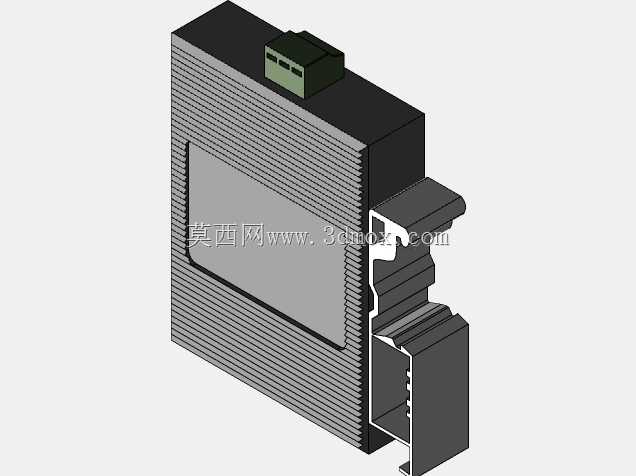

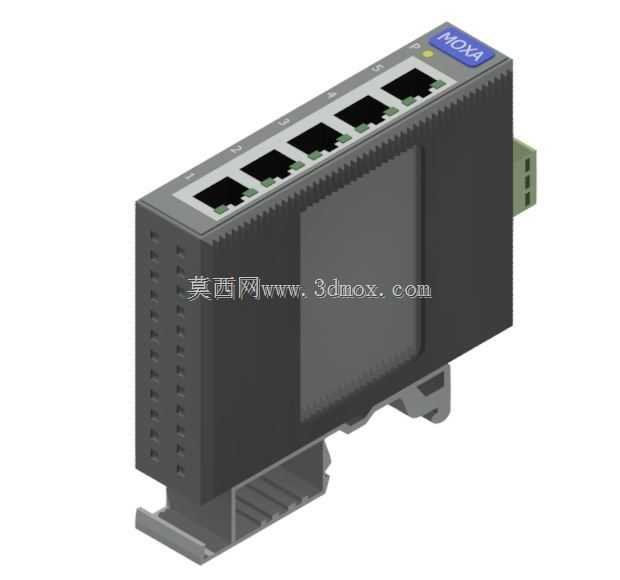

做工业现场网络布局的工程师都清楚，非网管型交换机是小型工控组网里最常用的接入层设备，这款五口非网管交换机的三维建模，完全围绕现场安装与实际使用需求展开。先从应用场景说起，这类设备大多部署在车间设备侧的控制柜内、小型设备站的本地组网节点、分布式IO模块的网络汇聚点，不需要复杂配置，上电就能实现多台工控设备的以太网连通，承担PLC、触摸屏、工控机、远程IO模块之间的数据透传任务，适配绝大多数不需要VLAN划分、冗余环网的小型工业组网场景。建模的时候最先确定的是安装边界，这款设备采用标准DIN导轨卡扣设计，建模第一步先拉出导轨安装位的基准尺寸，卡扣的开合行程、卡入35mm标准导轨后的预留间隙都要严格对齐工业安装规范，保证装到柜内导轨上不会和相邻的断路器、端子排产生干涉。外壳采用阻燃塑料材质，建模时先做主体的长方体基体，五个RJ45网口在正面等距排布，每个网口的位置要留出水晶头插拔的操作空间，网口上方预留状态指示灯的安装位，侧面的电源接线端子做凸起的防护结构，避免接线时误碰周边器件。画图的时候先画主体外壳的内腔结构，预留PCB板的安装柱位置，安装柱的高度、孔径都要匹配PCB的固定孔位，外壳上下两侧的散热格栅做等距的窄缝结构，既保证设备工作时的空气流通，又能阻挡车间内的大颗粒粉尘进入设备内部。建模过程中先做整体的外形轮廓，再逐个细化接口细节：RJ45接口的金属屏蔽层、塑料卡扣结构都要还原，顶部的品牌标识区域做轻微的凹陷处理，侧面的端子台要画出接线螺丝的位置、压线的开口尺寸，底部的导轨卡扣要做可活动的结构示意，还原实际安装时扳动卡扣卡入导轨的动作逻辑。设备的工作温度覆盖常规工业现场的环境范围，建模时外壳的壁厚取2.5mm，既满足塑料件的注塑成型强度要求，又不会让整体体积过于臃肿，设备整体宽度控制在五口设备的紧凑尺寸内，在柜内安装时可以并排布置多台，节省控制柜的宝贵安装空间。做结构校验的时候，要确认每个网口插入水晶头后，水晶头的突出部分不会超出设备正面的安全距离，电源端子接线后，线缆的弯曲半径不会和导轨或者相邻设备产生干涉，外壳的边角都做R2的圆角处理，避免安装时划伤操作人员的手部。
