海岸礁石场景红白条纹航标灯塔

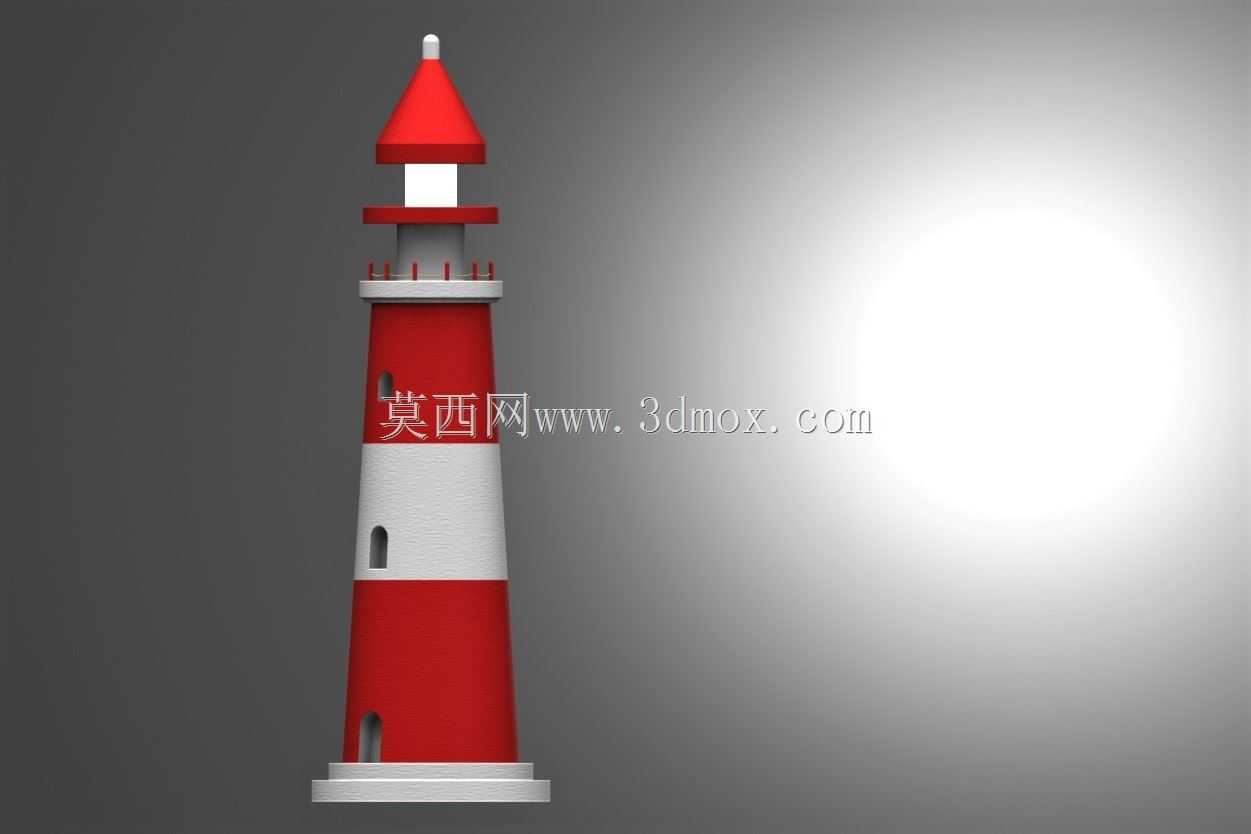

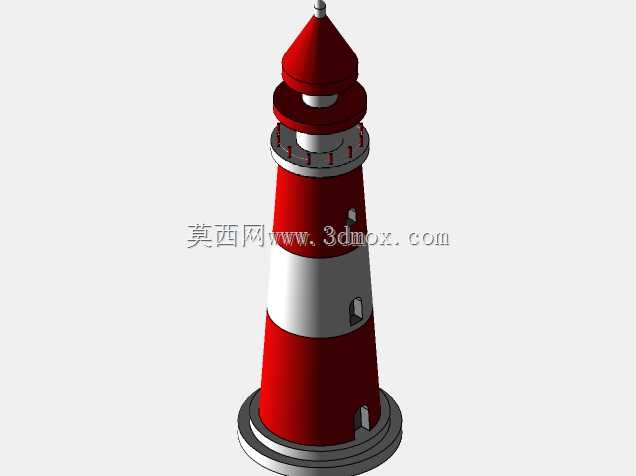

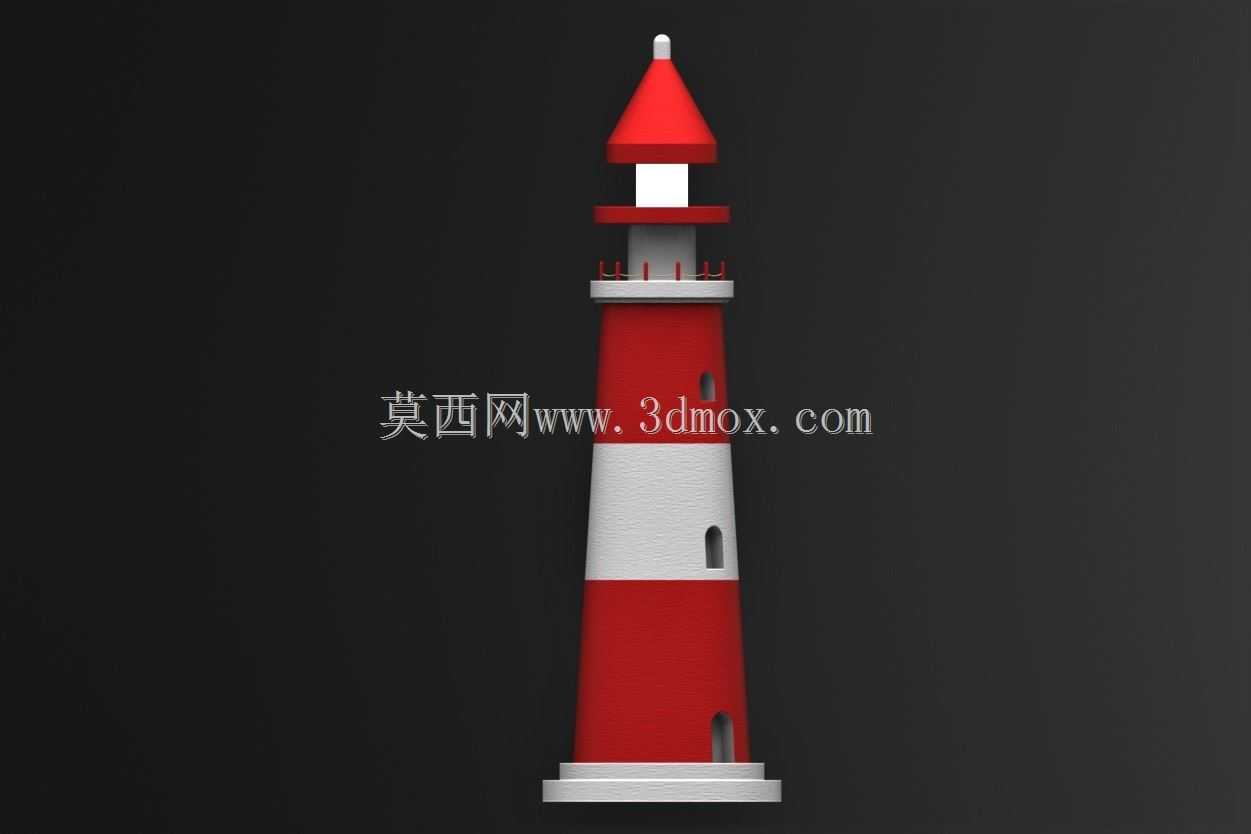

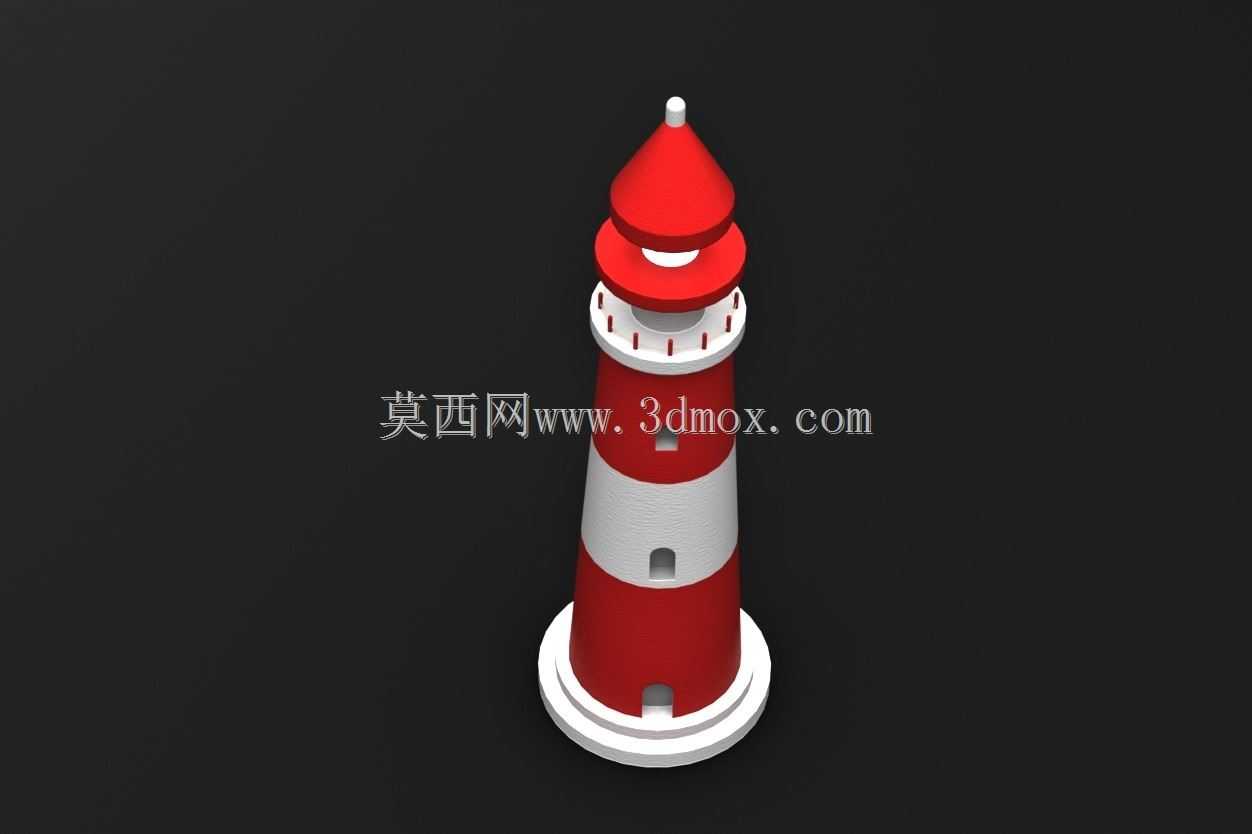

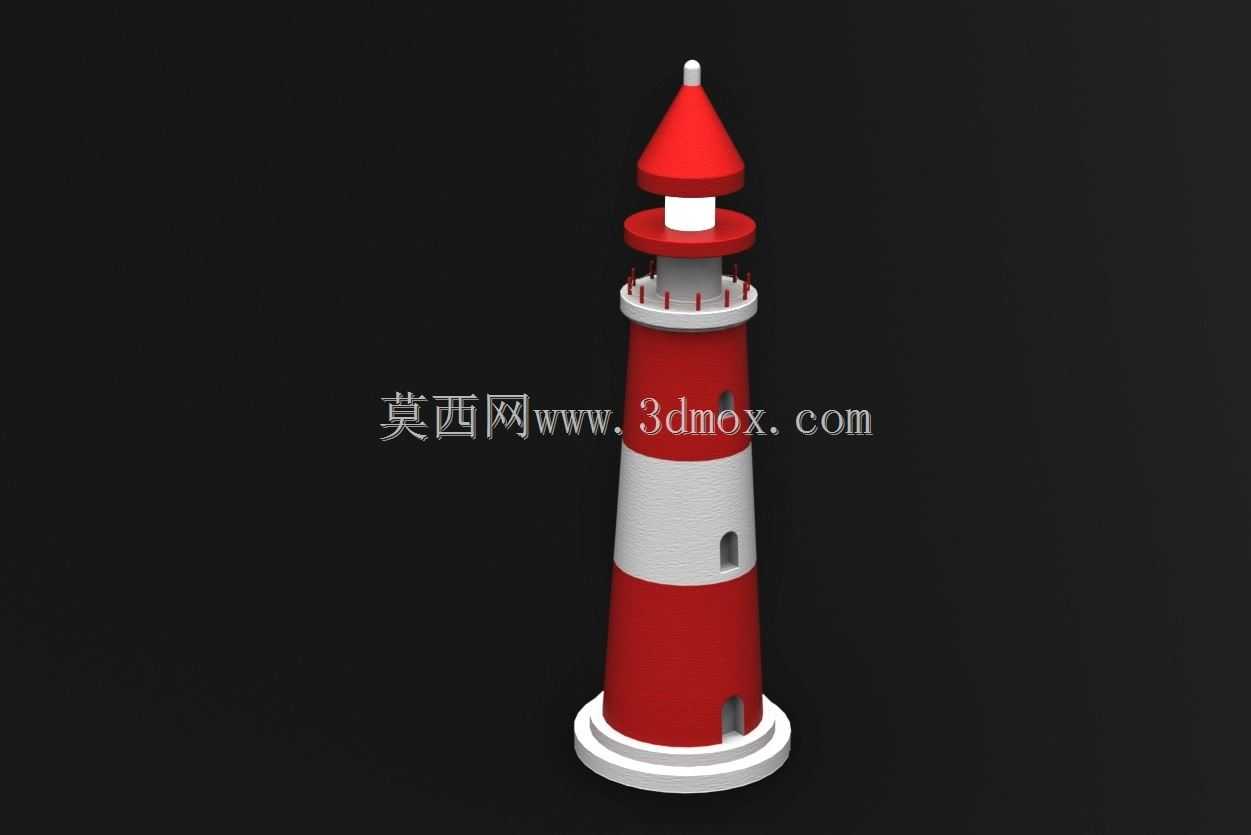

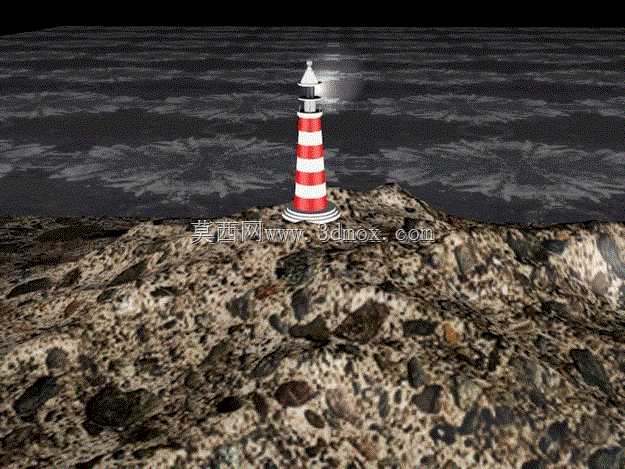

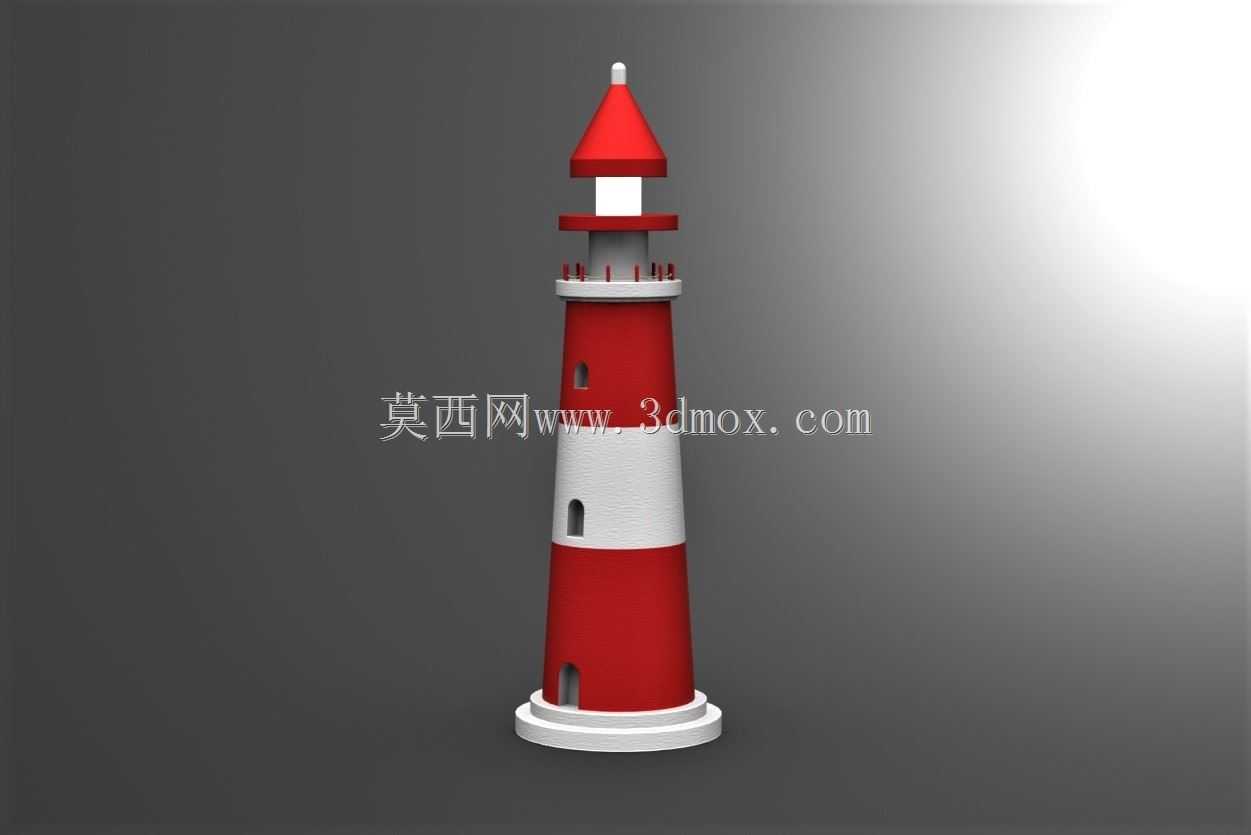

在近海航保设施的三维设计工作中，这类礁石灯塔的建模需要兼顾场景还原度与结构合理性，首先要明确其核心应用场景是沿海岛礁、岬角等险要岸段的视觉航标布设，为过往船舶提供方位参照、危险水域警示的功能，区别于大型港口灯塔，这类小型礁石灯塔的安装边界受礁石顶面地形限制，基座直径通常控制在1.2米到1.8米区间，整体塔高控制在6米到8米，适配低潮位以上的礁石安装高度，避免高潮位浪涌直接冲击塔身中部结构。建模过程中首先处理基座与礁石的贴合关系，先提取礁石表面的点云轮廓做基面适配，确保灯塔底座的安装面与礁石起伏形态完全匹配，不会出现悬空或者穿模的问题，塔身采用分段式结构设计，下部为混凝土浇筑的实心基座段，中部为红白相间的条纹涂装塔身，每段条纹高度均等，涂装边界做圆弧过渡处理，避免长期海风盐蚀造成的涂层剥落边界开裂，顶部的灯室部分采用透光围护结构，预留灯具安装的内部空腔，灯室顶部做锥形防雨帽，坡度设置为30度，适配沿海区域强降雨的排水需求。画图时先绘制塔身的旋转轮廓草图，以中心轴线为基准做回转特征生成主体塔身，再单独绘制条纹段的分割曲面，对塔身做面分割后分别赋予对应涂装材质，礁石部分采用置换贴图结合多边形雕刻的方式还原砾石粗糙质感，场景中的海面部分做分层波纹处理，模拟近岸浪涌的动态纹理，灯室的发光效果采用区域光源配合体积光参数，还原夜间灯光照射的光束效果。结构设计上要考虑沿海强风荷载的影响，塔身壁厚从下到上做渐变减薄处理，下部基座段壁厚200mm，上部灯室段壁厚120mm，既保证整体结构抗风稳定性，又控制上部结构重量降低基座承重压力，基座与礁石的连接采用预埋锚栓结构，建模时预留锚栓孔位的安装间隙，方便后续施工环节的锚栓定位灌浆。这类模型除了用于航标设施的方案展示，还可用于海事科普场景的可视化演示、航海模拟训练系统的场景素材搭建，建模过程中要注意各部件的装配层级逻辑，将基座、塔身、灯室、防雨帽分别做成独立子装配体，方便后续根据不同安装场景调整塔高、涂装条纹宽度等参数，不需要重新绘制整体结构。
