250升拖缆系统用海底浮标结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:280337
  • 250升拖缆系统用海底浮标结构设计
  • 250升拖缆系统用海底浮标结构设计
  • 250升拖缆系统用海底浮标结构设计
  • 250升拖缆系统用海底浮标结构设计
  • 250升拖缆系统用海底浮标结构设计

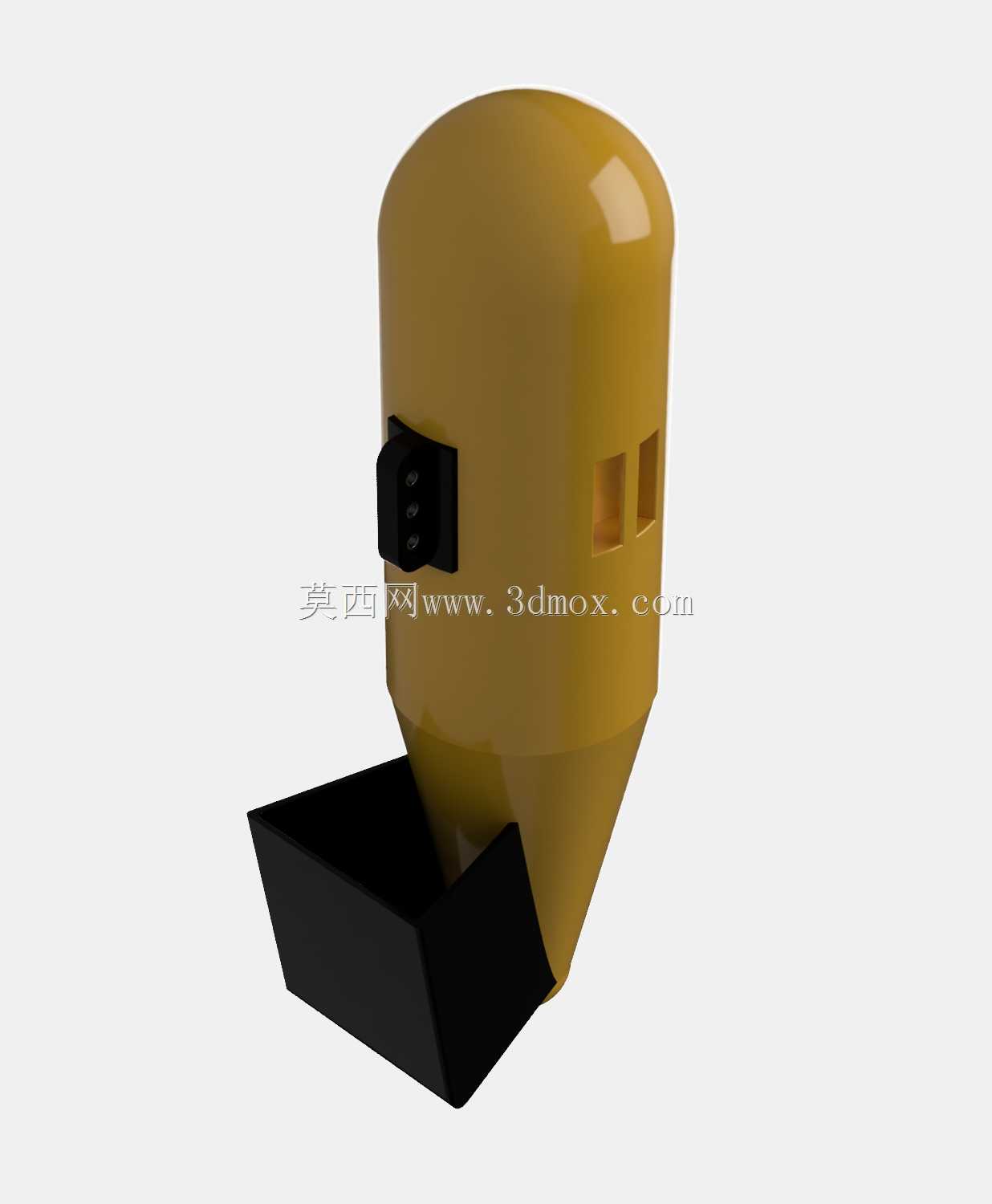

做海洋拖缆配套浮体设计快八年,经手的浮标从浅海观测用的小型浮球到深海拖曳的大容积浮筒不下几十款,这次做的250升海底浮标,核心是匹配拖缆系统的布放需求,给水下拖曳阵列提供稳定的正浮力支撑,避免拖缆在海流作用下出现过度下沉、走线偏移的问题。实际作业场景里,这类浮子长期浸泡在不同盐度、不同水压的海水中,还要承受拖曳过程中持续的水流冲击、缆绳拉扯力,所以设计初期最先敲定的是壳体的流线型构型,头部做渐缩的锥面过渡,能大幅降低拖行时的迎流阻力,减少海流紊流对浮标姿态的干扰,尾部的圆弧收边也能避免水流在壳体尾部形成涡激振动,降低长期作业的结构疲劳风险。

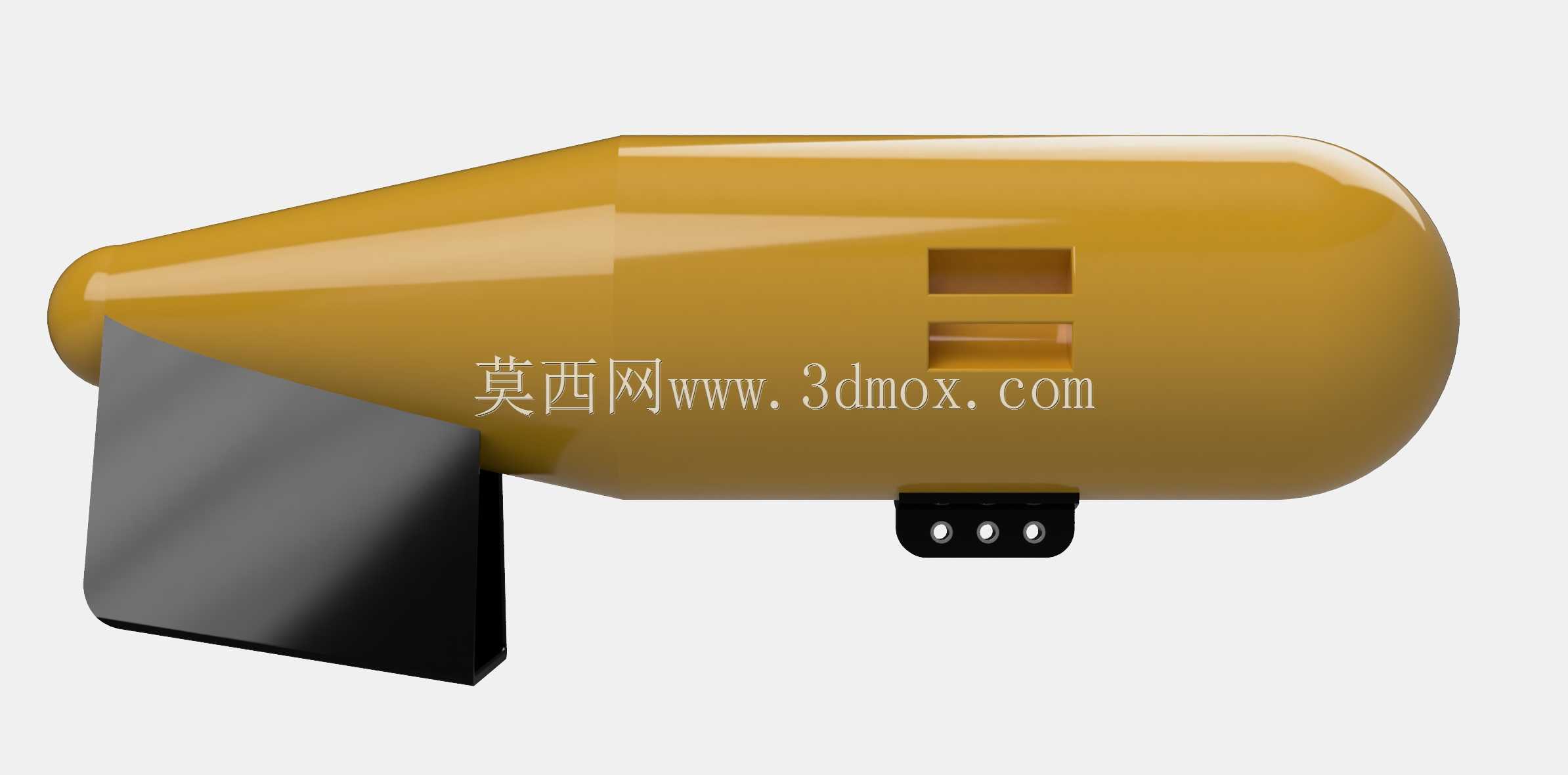

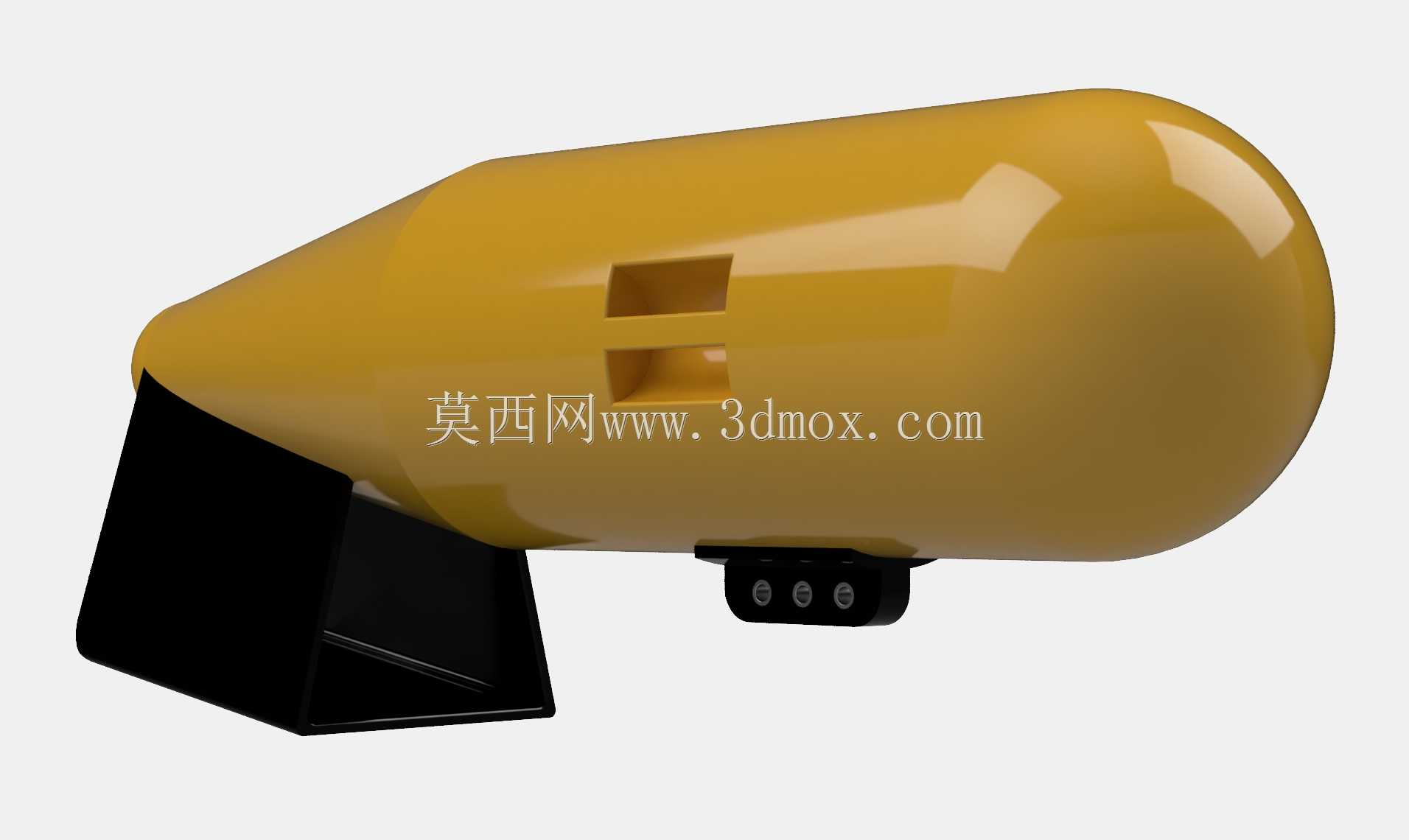

建模的时候先从浮体的容积基准入手,250升的净浮力要求对应壳体的内部空腔容积要留足冗余,毕竟还要考虑壳体材料本身的重量、外挂安装件的重量,避免实际下水后浮力不足。壳体主体做等壁厚的回转体结构,先绘制母线轮廓做回转特征生成主体曲面,再做实体加厚,壁厚取值要兼顾耐压要求和整体重量,浅海作业工况下不需要做太厚的壳体,控制整体重量才能保证浮力效率。壳体侧面预留的两个矩形槽位,是用来嵌装识别标识或者传感模块的安装位,槽位边缘做圆角过渡,避免应力集中在边角位置,长期受水流冲击出现开裂。底部的安装座是整个浮标和拖缆连接的核心受力部位,设计的时候特意在安装座和主体壳体的衔接位置做了加厚的加强筋结构,三个安装孔位的孔距严格匹配拖缆上的固定卡具尺寸,安装边界要保证浮标装到缆上之后不会出现周向转动,避免浮标姿态偏转增加额外的拖行阻力。

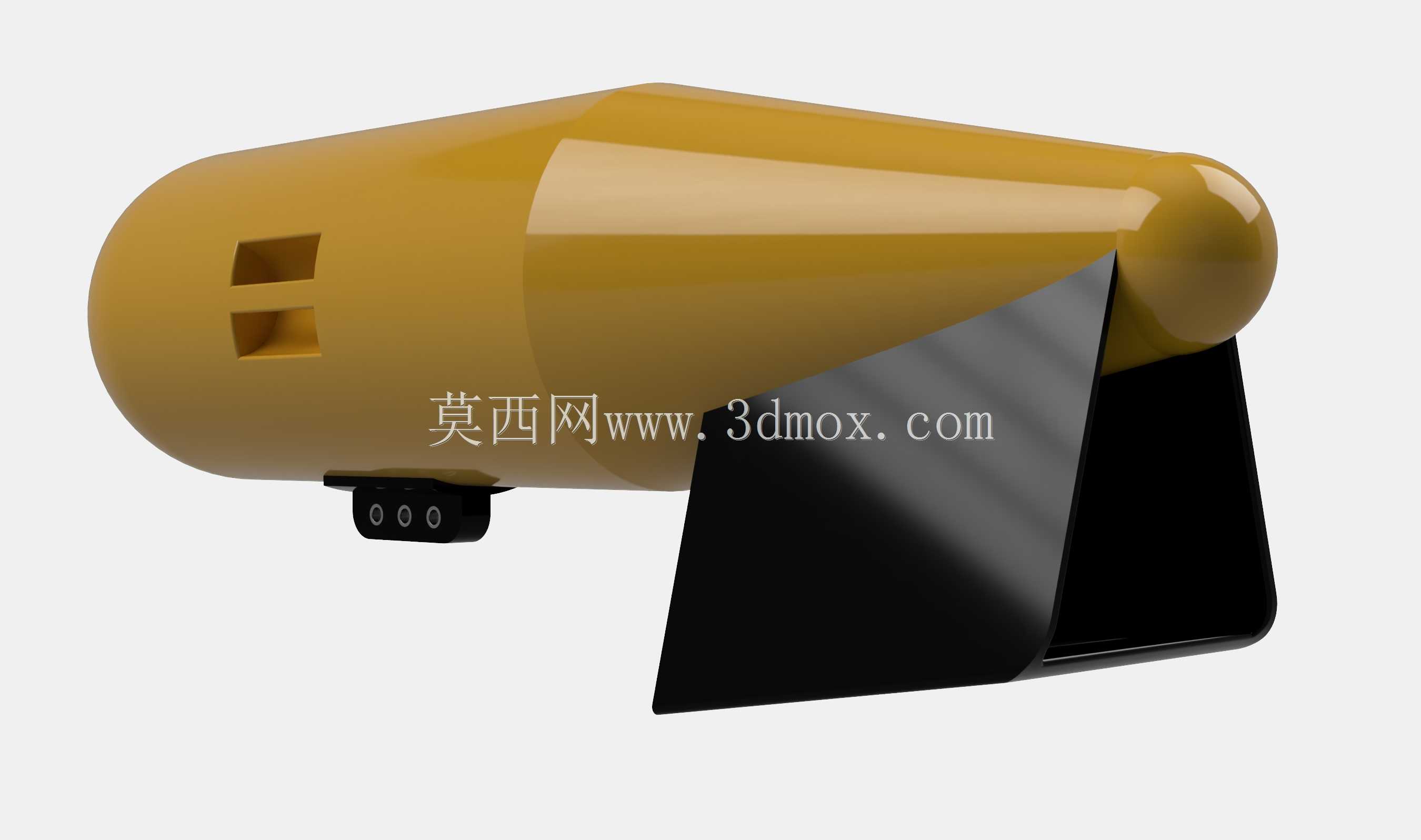

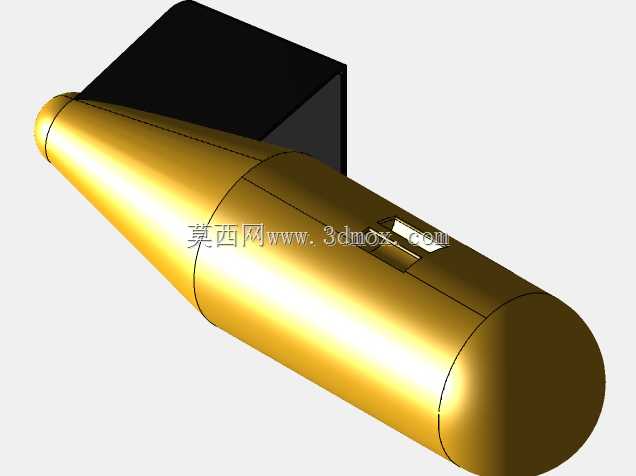

建模步骤上,先确定整体的长度、最大直径的基准尺寸,绘制中心轴线作为定位基准,先做主体回转特征,再依次切除侧面的安装槽、拉伸底部的安装座结构,最后对所有锐边做倒圆角处理,尤其是壳体外表面的所有接缝位置,圆角过渡既能减少水阻,也能避免壳体在注塑或者滚塑成型的时候出现应力缺陷。尾部的稳定翼板是用来保证浮标拖行时的航向稳定性的,翼板的角度和伸出长度经过反复调整,角度过大容易增加水阻,角度太小又起不到稳定姿态的作用,翼板和主体连接的位置同样做了圆弧过渡的加强结构,避免翼板受侧向水流冲击的时候从根部断裂。整个模型的装配关系很简单,没有复杂的运动部件,核心是保证各个特征的尺寸精度,尤其是安装座的孔位、侧面槽位的尺寸公差,要和配套的卡具、模块完全匹配,实际加工的时候不管是用滚塑工艺做塑料壳体还是用金属材料做承压壳体,这个模型的尺寸基准都能直接用来出加工图纸,不需要再做额外的结构调整。
