水下机器人用舱底泵动力结构设计

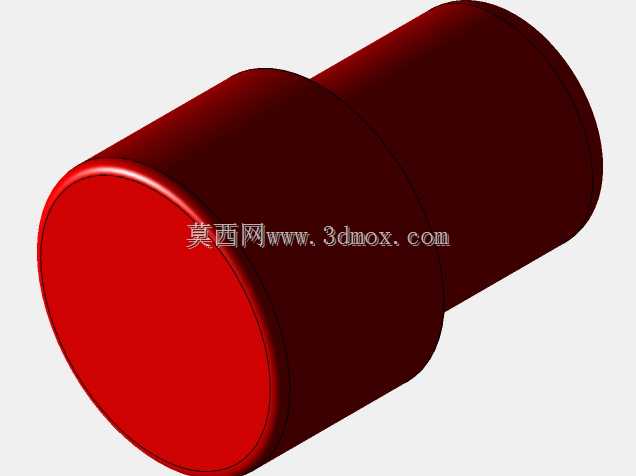

这款舱底泵动力部件主要适配小型水下机器人ROV的舱底排水作业场景，在水下探测、水下检修类ROV作业时，负责将渗入密封舱内的积水及时排出，维持舱内电子元器件的干燥工作环境，避免电路因进水出现短路故障，是小型水下航行设备舱内环境保障的核心动力部件。从功能特性来看，该部件采用全密封圆柱式壳体结构，输出轴端做了动密封适配设计，可在一定水深的静水压力下保持内部腔体的密封性能，输出轴直接对接舱底泵的叶轮组件，动力传递路径短，传动损耗低，能够在舱内出现少量积水时快速启动，将积水通过舱底预设的排水通路排出舱外。设计过程中首先确定了安装边界：整体采用阶梯圆柱外形，大直径段为电机定子与驱动电路的容纳腔体，小直径段为输出轴的密封支撑段，轴向总长度控制在适配小型ROV密封舱的预留安装空间范围内，径向最大尺寸不超过舱内安装支架的卡箍内径，安装时可通过环形卡箍直接固定在舱体内壁的安装座上，不需要额外设计复杂的转接支架，能有效压缩舱内空间占用。建模时先绘制输出轴的回转体轮廓，通过旋转特征生成轴体基础结构，再依次绘制轴承位、密封件安装槽的细节特征；之后绘制壳体的阶梯回转轮廓，旋转生成壳体基础后，在内腔加工出定子安装位、端盖连接螺纹、密封槽的结构，同时在壳体外表面预留卡箍安装的定位环槽，避免安装后出现轴向窜动；端盖部分同样采用回转特征生成，配合密封槽与壳体完成装配约束，最后对所有锐边做倒圆角处理，避免水下作业时应力集中导致的壳体开裂。建模完成后需要做干涉检查，确认输出轴转动时与壳体、密封件之间无运动干涉，同时验证整体重量配平，避免安装后影响ROV的水下重心平衡。
