旋转电机内部流体场仿真分析三维结构

　　在电机产品的研发迭代过程中，内部流体的流动状态直接决定了整机的散热效率、运行损耗与长期工作稳定性，尤其是带内置冷却流道的旋转电机，流体在转子带动下的湍流分布、压力梯度变化，是结构设计阶段必须验证的核心内容。这套三维结构围绕旋转电机的流体仿真需求搭建，完整还原了电机定子、转子与外部流体域的空间位置关系，流体域采用长方体包裹式设计，完全覆盖电机进出风端与周向散热间隙，可直接导入仿真模块开展旋转区域的流场计算。设计过程中，特意在转子外围预留了参考轴对应的实体过渡区域，避免旋转域与静止域交界面出现网格畸变，同时将电机端部的绕组凸起、转子表面的通风槽结构做了等效简化，既保留了影响流体走向的关键结构特征，又不会因局部细小特征导致网格数量激增，

　　大幅提升仿真计算的收敛效率。从安装边界来看，流体域的外轮廓尺寸完全匹配电机整机的外围安装空间，仿真得到的流体速度、压力参数可直接对接后续的散热结构优化，无需额外调整空间比例。实际工程应用中，这类仿真结构可覆盖中小型异步电机、伺服驱动电机的冷却系统验证场景，通过旋转区域的多参考系计算，能精准捕捉流体掠过转子表面时的速度分层现象，定位流道内的涡流滞止区，为调整通风槽角度、优化进出风口位置提供量化的数据支撑。不同于单纯的电机外观结构，这套模型的核心逻辑是服务于流场计算，所有结构的取舍都围绕仿真精度与计算效率的平衡展开，比如将定子铁芯的叠片间隙做了面域等效，忽略对流体走向无影响的接线盒、安装吊耳等外部结构，让计算资源集中在核心流场区域。

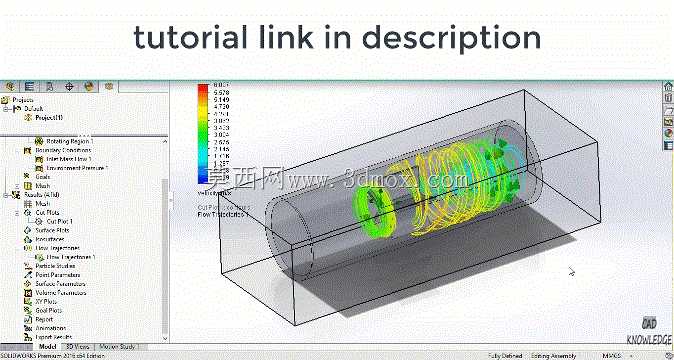

　　在开展仿真计算时，可直接基于该结构划分流体网格，设置旋转域的转速参数后，就能得到不同工况下的流体压力分布、流量损耗数据，导出的流场迹线可直观展示冷却介质在电机内部的完整流动路径，帮助设计人员快速发现流道设计中的缺陷，减少物理样机的试制次数，缩短电机产品的研发周期。
