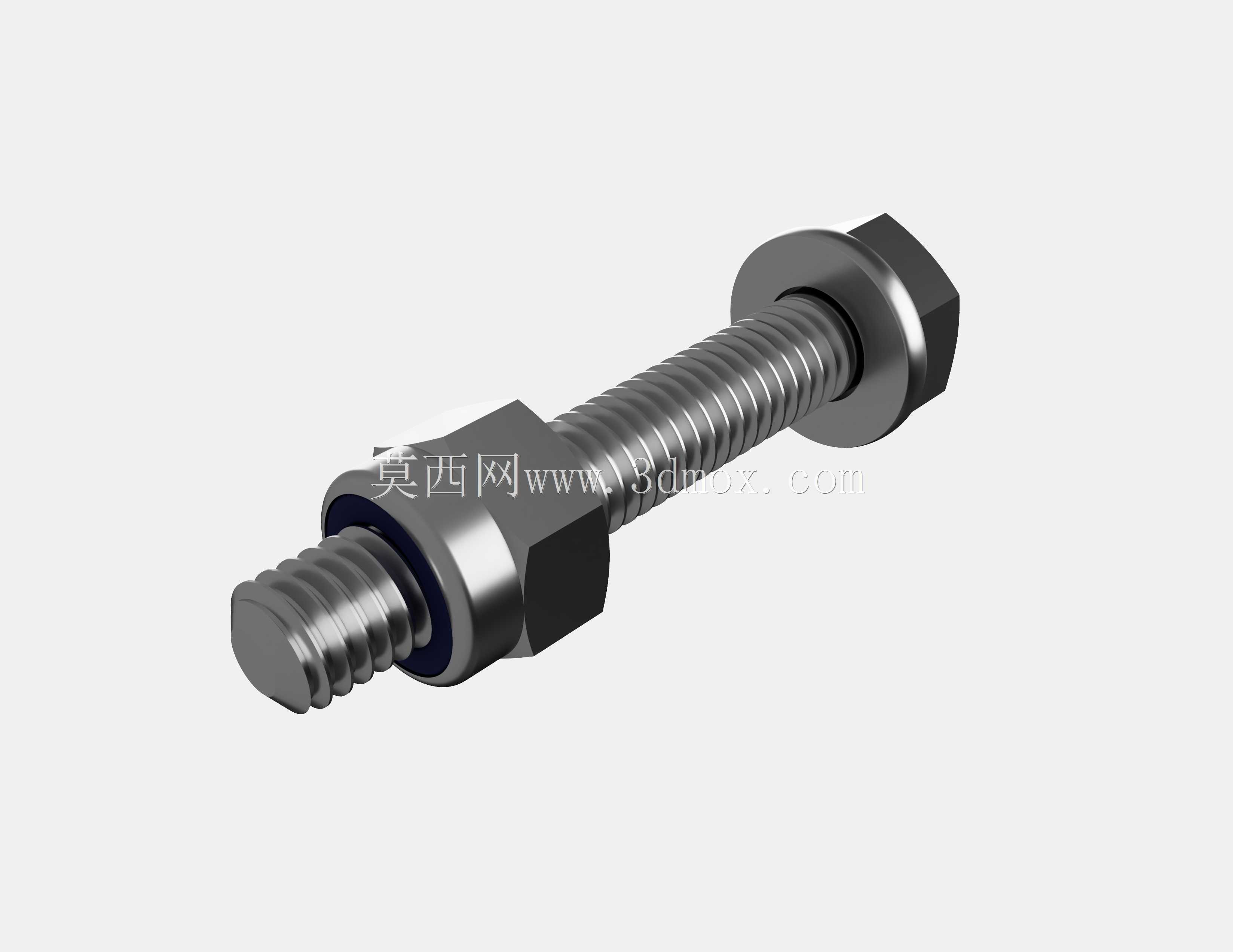

带尼龙锁紧结构的M6外六角螺栓组件

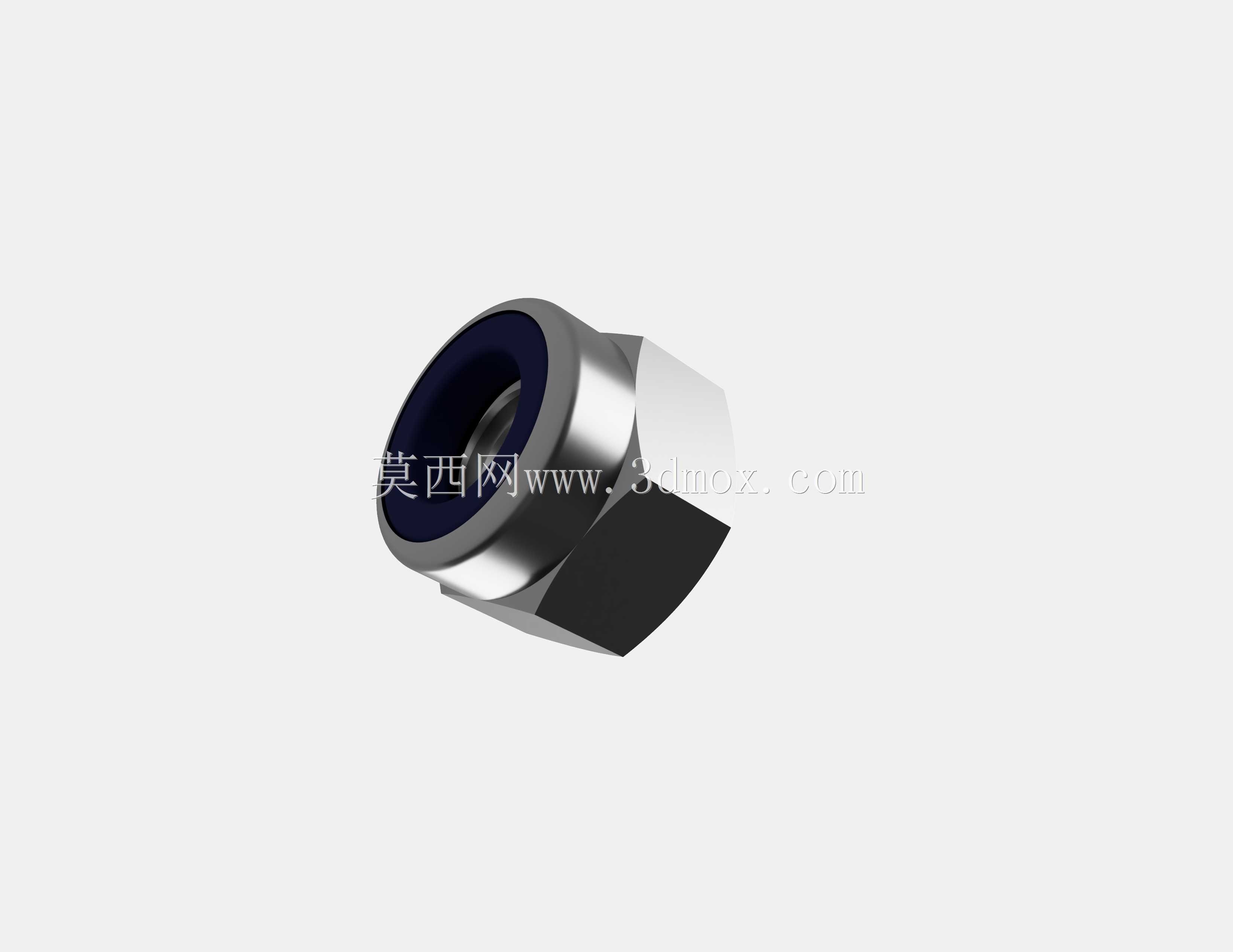

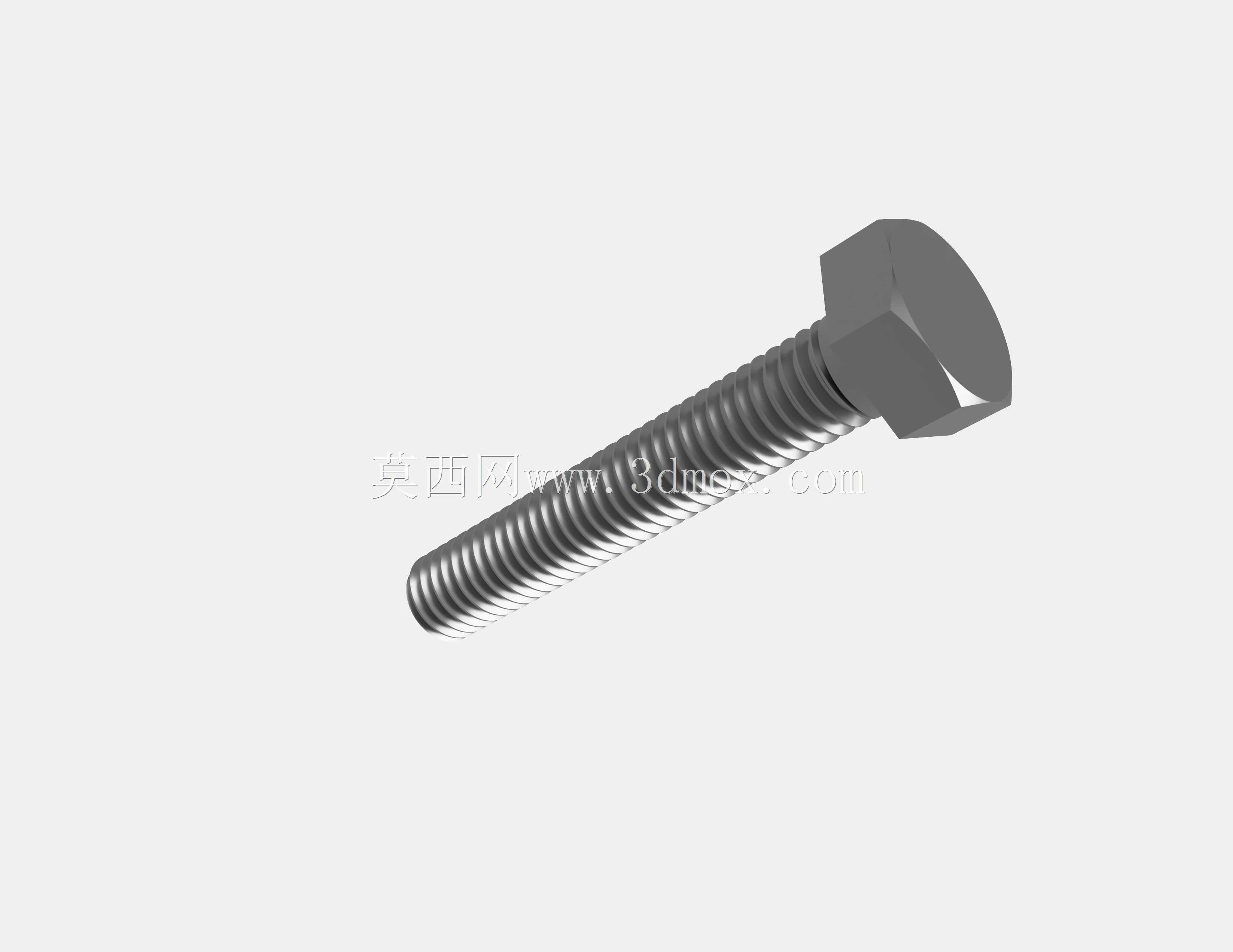

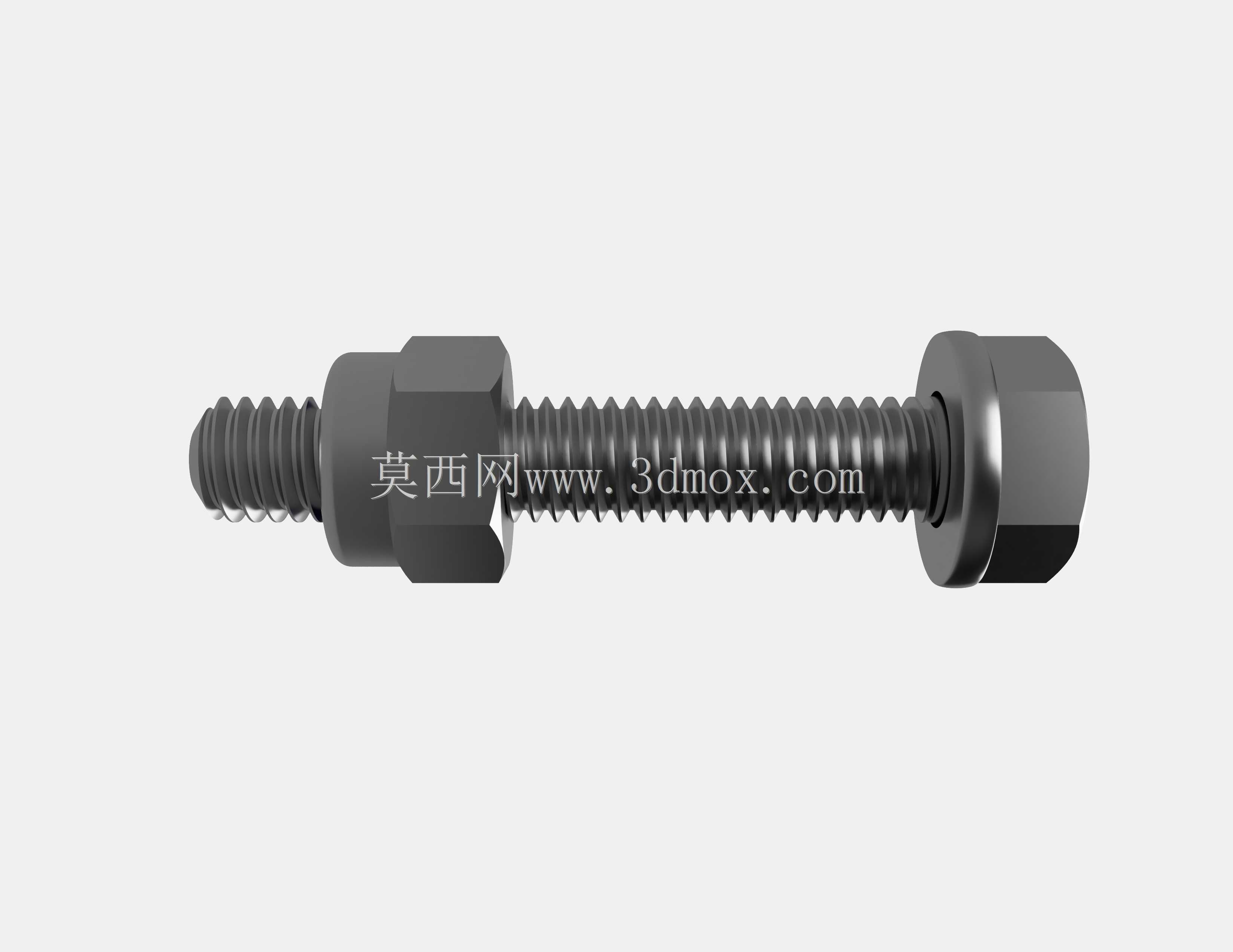

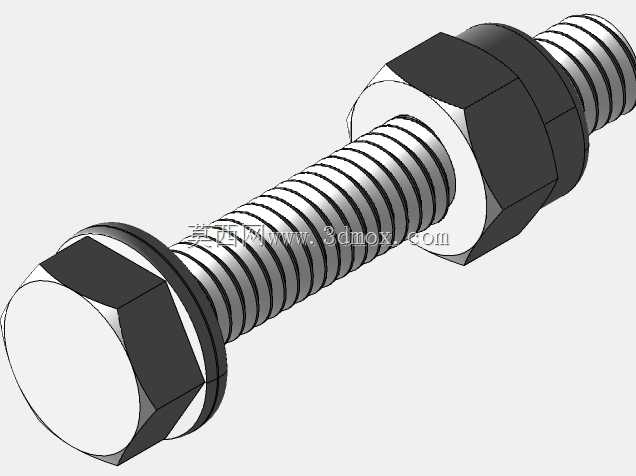

日常做设备结构设计时，这类带尼龙锁紧螺母的M6螺栓是我选型清单里的高频件，不管是小型自动化设备的护板安装、低压电控柜的内部支架固定，还是户外小型作业机具的可拆卸连接位，都能见到它的身影。和普通螺栓螺母组合比，它的核心优势就在螺母内嵌的尼龙圈，装配到位后尼龙圈会紧紧箍住螺栓螺纹的牙隙，哪怕设备长期处于振动工况，也不会出现螺母松脱退牙的问题，省了日常运维反复排查紧固件松紧的工作量。做这个模型的时候，我先从螺纹部分入手，先拉伸出M6螺栓的公称直径杆体，用螺旋线扫描切除出标准牙型，要注意螺纹收尾处的退刀槽尺寸要符合通用紧固件的公差要求，避免后续装配时螺母卡滞。螺栓头部的外六角对边尺寸严格按GB标准取10mm，厚度控制在4mm，头部下方的支撑面做了0.1mm的微凸处理，和平垫贴合时能保证压紧力均匀分布。配套的平垫内径取6.4mm，外径12mm，厚度1.6mm，建模时特意给垫圈内孔做了微小的倒角，避免安装时刮伤螺栓杆部的镀层。尼龙锁紧螺母的建模要单独处理内嵌的尼龙圈部分，先做出金属六角基体，在内径位置切出容纳尼龙圈的环形槽，再单独绘制尼龙圈的实体，尼龙圈的内径要比螺栓公称直径小0.3mm左右，才能保证锁紧时的抱紧力，金属螺母的对边尺寸和螺栓头保持一致，方便现场用统一规格的扳手操作。整个组件装配完成后，要核对安装边界尺寸：螺栓露出螺母2-3个牙距的状态下，整体轴向长度不会超出安装位预留的空间，六角头的外接圆直径11.5mm，要保证安装位周边有足够的扳手操作空间，不会和周边的结构件发生干涉。建模过程中我特意把各个零件的配合间隙按实际装配公差设置，螺栓杆和平垫内孔留0.2mm的间隙，螺母和螺栓的螺纹配合按H/g公差带设置，导出的装配体可以直接用于设备的虚拟装配校验，也能用来做装配作业指导书的示意素材，帮一线装配人员快速理解各零件的装配顺序。
