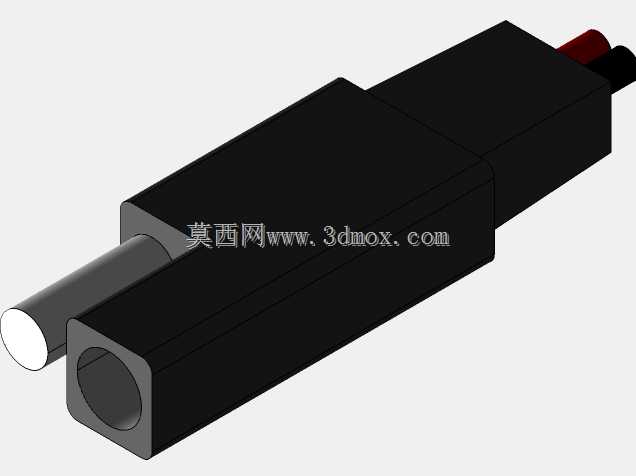

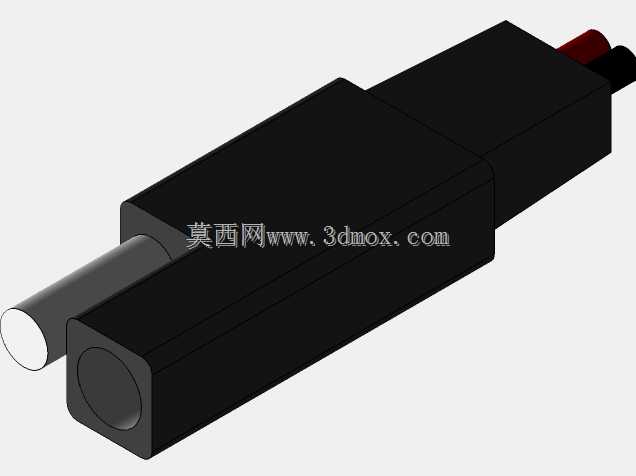

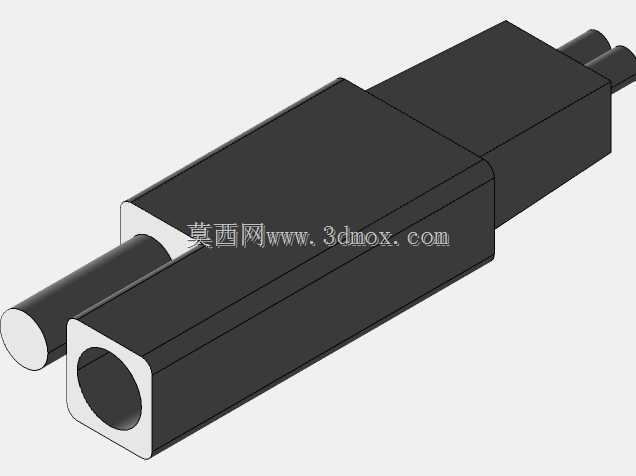

车载12V供电用SAE两针公头接插件

这类两针SAE电源接头在户外车载供电、小型光伏储能外接、改装车辅助供电回路里应用极广，日常做设备线束配套时经常会碰到这类接插件的选型与建模需求。实际装车使用时，公头端一般固定在设备侧或者线束引出端，和对应的母头对插后就能实现12V直流回路的连通，公弹头的接触电阻、插合保持力是实际选型时最关注的参数，建模时特意把插针的伸出长度、绝缘壳体的包裹深度做了匹配，避免出现插合后插针外露、或者插合不到位导致接触不良的问题。建模的时候先从插合端的绝缘基座开始画，先绘制基座的截面轮廓，拉伸做出主体的方块结构，再在插针安装位切除出对应的安装孔，公弹头的圆柱部分做了轻微的导入倒角，实际生产中这个倒角能方便插针压入基座，也能在对插时起到导向作用，避免插针顶歪。壳体尾部的出线位做了阶梯式的收腰结构，这个结构是用来套线束护套的，实际装配时护套卡入这个阶梯位后，能承受线束拉扯的力，不会把拉力直接传递到插针和导线的压接点上，避免长期震动后出现线芯脱落的问题。建模过程中特意核对了常用SAE两针接头的安装边界，壳体的整体宽度、厚度都和市面通用件保持一致，安装时不需要额外修改固定位的开孔尺寸，尾部出线的孔径适配18AWG到16AWG的多股铜芯线，刚好匹配12V回路10A以内的载流需求。插针的中心距严格按照通用SAE接头的标准间距设置，保证和标准母头对插时不会出现插针错位、干涉的问题，绝缘壳体的边角都做了R0.5的圆角处理，既符合注塑件的脱模工艺要求，也避免安装时锐边割伤线束或者操作人员。画完主体结构后，把尾部的红黑标识凸台做出来，红色对应正极、黑色对应负极，实际装配时能快速区分正负极，减少接线错误的概率，最后把所有零件做装配配合检查，确认插针和基座之间没有干涉，插合导向面的角度正确，导出的装配体可以直接用来做线束布置的干涉检查，也能用来配套做固定支架的设计。
