Hutton Arco 60st型锚机锁止结构件

做船用甲板机械配套结构设计快十二年，经手的锚机配套锁紧件少说也有三四十款，这次还原的Hutton Arco 60st配套锁止结构，是给60吨级系泊锚机做的配套卡位零件，主要用在近海作业平台、中型货轮的锚链收放锁止工位，日常要承受锚链张紧带来的径向剪切力，还要扛住海面盐雾环境下的长期腐蚀，对结构强度和卡位精度的要求比普通陆用紧固件高两个等级。

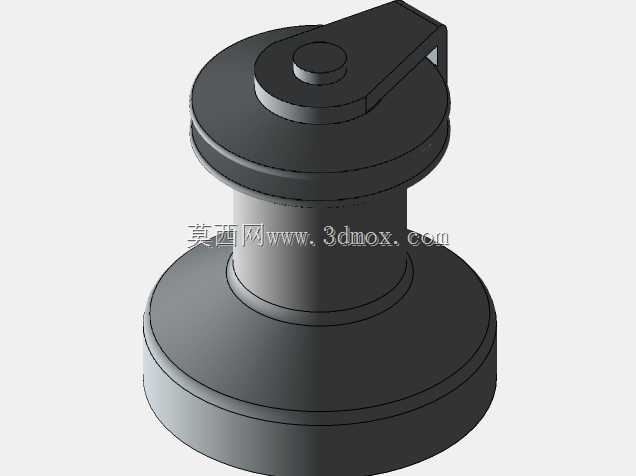

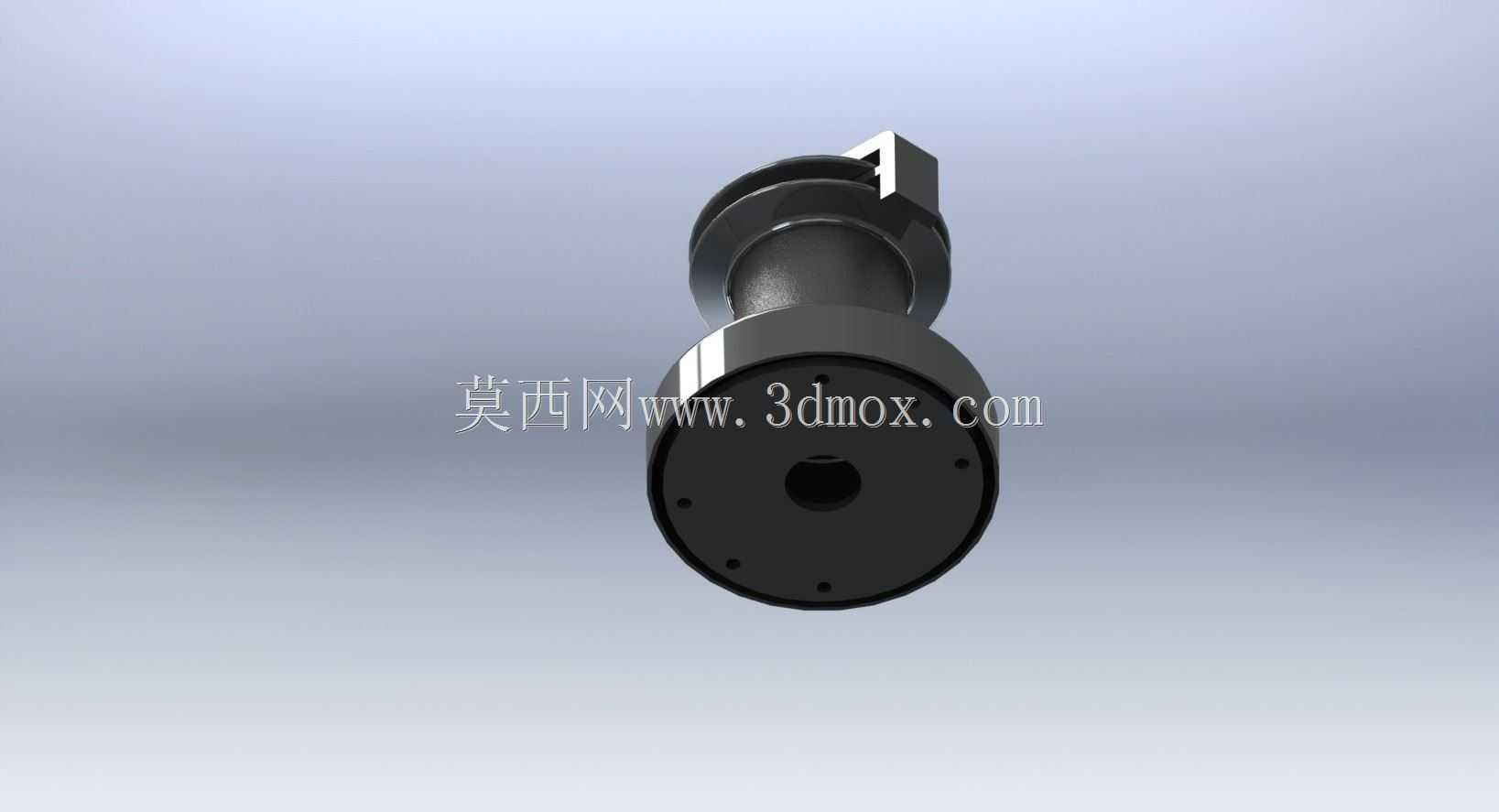

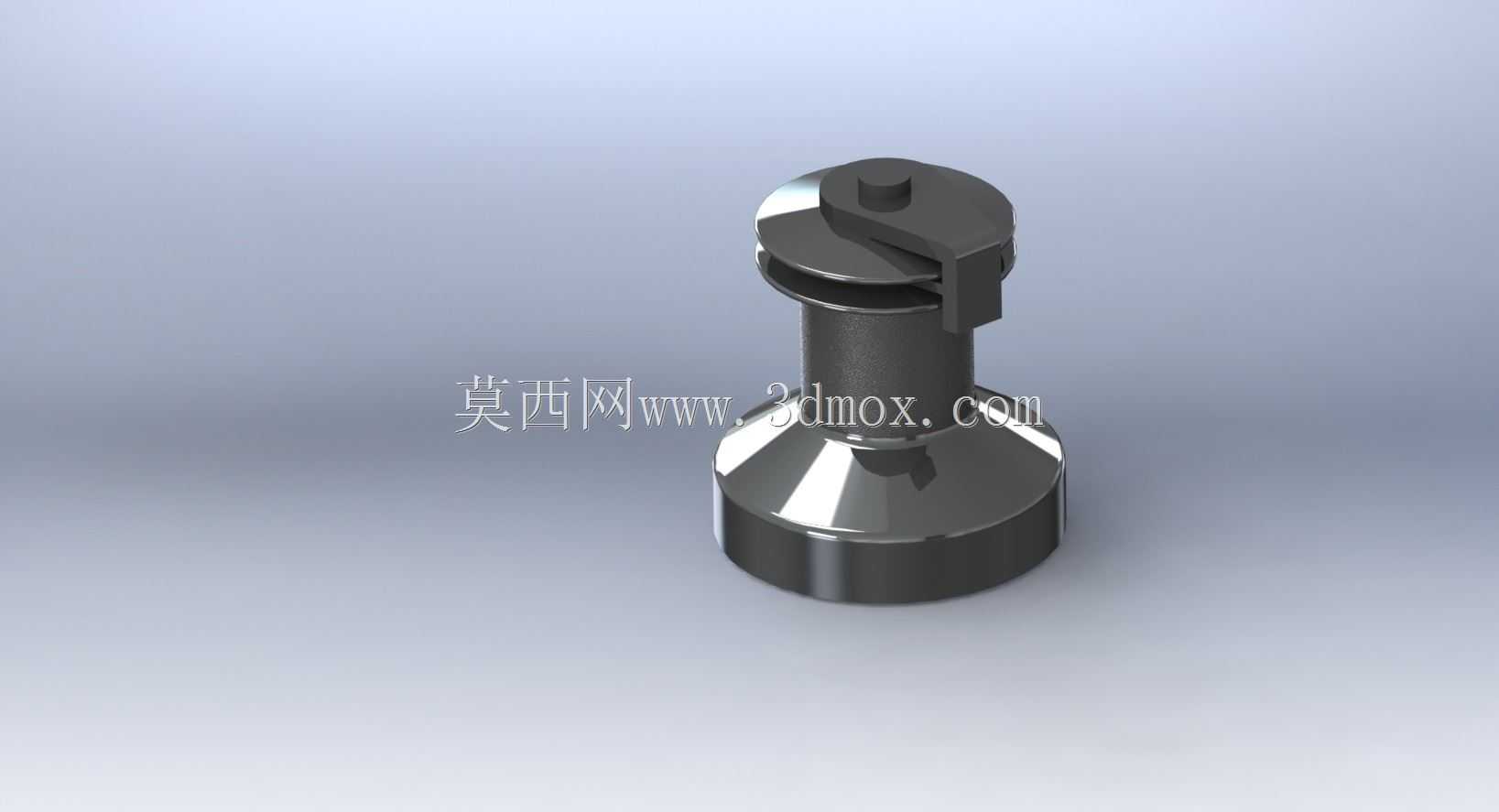

画这个零件的时候我没直接按测绘样件堆特征，先理清楚它的实际受力逻辑：下端扩径的圆盘底座是安装定位面，要卡进锚机机架的预留沉台里，安装边界要留0.2mm的配合间隙，方便装配时调整卡位角度，中间的圆柱段是受力主体，要承受锁止时锚链带来的侧向冲击力，上端的偏心卡位凸台是核心功能结构，卡入锚机棘轮的齿槽后，能阻止锚链受外力反向滑动，凸台的卡位斜面做了15度的倾角，既保证锁止时不会滑脱，解卡时扳动操作力也不会过大。

建模的时候先从下端底座的回转特征入手，先画底座的截面轮廓做旋转凸台，把底座和中间柱体的基础回转体一次性做出来，避免多次拼接出现特征错位；之后单独处理上端的偏心卡位结构，先在柱体上端面做偏移基准面，画出卡位凸台的轮廓草图，拉伸凸台后做边角的圆角过渡，这里的圆角不能随便给R值，要匹配棘轮齿槽的倒角尺寸，不然锁止时会出现线接触应力集中，用不了多久就会出现压痕变形。最后处理表面的工艺结构，所有棱边都做了R0.5的去毛刺倒角，底座下端面做了0.1mm的凹面处理，避免安装时因为平面度问题出现装配间隙。

实际应用里这个零件的更换频率不算高，但属于锚机的安全关键件，一旦失效会出现锚链滑脱的风险，所以建模时特意把受力截面的尺寸做了冗余设计，中间柱体的直径比理论计算值大了8%，就算长期使用出现表面磨损，也能保证足够的结构强度。装配时要注意底座沉台的配合公差，不能有径向窜动，不然卡位凸台和棘轮齿槽的对位会出现偏差，容易打齿。
