雅马哈舷外机定距衣领隔圈结构

项目分类:通用机械零部件 发布时间:2021-09-22 ID:280377
  • 雅马哈舷外机定距衣领隔圈结构
  • 雅马哈舷外机定距衣领隔圈结构

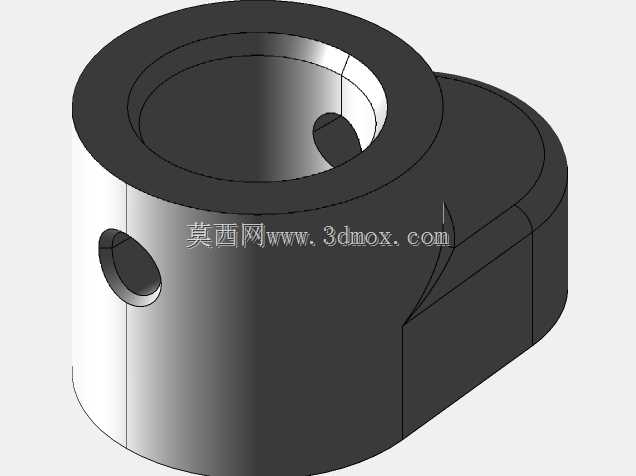

  做舷外机动力段装配的结构工程师都清楚,这类小尺寸定位隔圈的精度直接影响轴系的同轴度表现,雅马哈6G5系列舷外机的定距衣领隔圈,主要用在舷外机动力输出轴与传动壳体的衔接位置,作用是限制轴系轴向窜动,同时为相邻轴承提供稳定的轴向定位基准,避免轴系在高速运转时出现轴向位移,保障传动齿轮的啮合精度,减少运转过程中的异常磨损。从实际使用场景来看,舷外机长期在高湿、高盐雾的水环境下工作,隔圈除了要满足定位精度要求,还要兼顾结构强度,避免长期受轴向载荷出现形变,同时适配3D打印的PETG材料成型特性,在结构设计上做了针对性的壁厚优化,避免打印过程中出现翘曲、填充不足的问题。建模的时候首先要确定核心安装基准,也就是内孔的尺寸公差,

  这个内孔是和输出轴配合的关键面,先绘制内孔的回转截面,旋转生成主体的基础回转结构,之后处理侧边的凸台结构,这个凸台是和壳体上的定位槽配合的,用来限制隔圈自身的周向转动,避免轴系运转时隔圈跟转磨损配合面。凸台和主体的衔接位置做了圆角过渡,一方面减少应力集中,另一方面也适配3D打印的成型工艺,避免尖角位置打印出现层间结合力不足的问题。主体上的径向小孔是润滑油道的连通孔,建模时要保证孔的位置和轴系上的油孔对齐,保障润滑脂能顺利到达配合面,减少运转时的摩擦阻力。安装边界上,隔圈的轴向厚度要严格匹配壳体与轴承内圈的间隙,厚度公差控制在合理范围内,既不能过厚导致轴承预紧力过大,也不能过薄导致轴向窜动超差,外圆尺寸要适配壳体的安装腔内径,

  保证装配时能顺利推入,同时不会出现过大的径向间隙。侧边凸台的轮廓要和壳体定位槽完全适配,周向定位后油孔能精准对齐,不需要额外调整装配角度。建模过程中先完成主体回转特征,再拉伸切除生成径向油孔,之后添加侧边凸台的拉伸特征,最后对所有锐边做倒圆角处理,检查各个配合面的尺寸公差,确认安装时不会和周边的轴承、挡圈、壳体结构出现干涉,同时兼顾PETG材料3D打印的工艺要求,壁厚控制在均匀范围内,避免出现壁厚突变导致的打印变形,打印完成后不需要额外做大量后处理,就能直接满足装配使用要求。
