法兰安装式油箱液位显示仪表结构设计

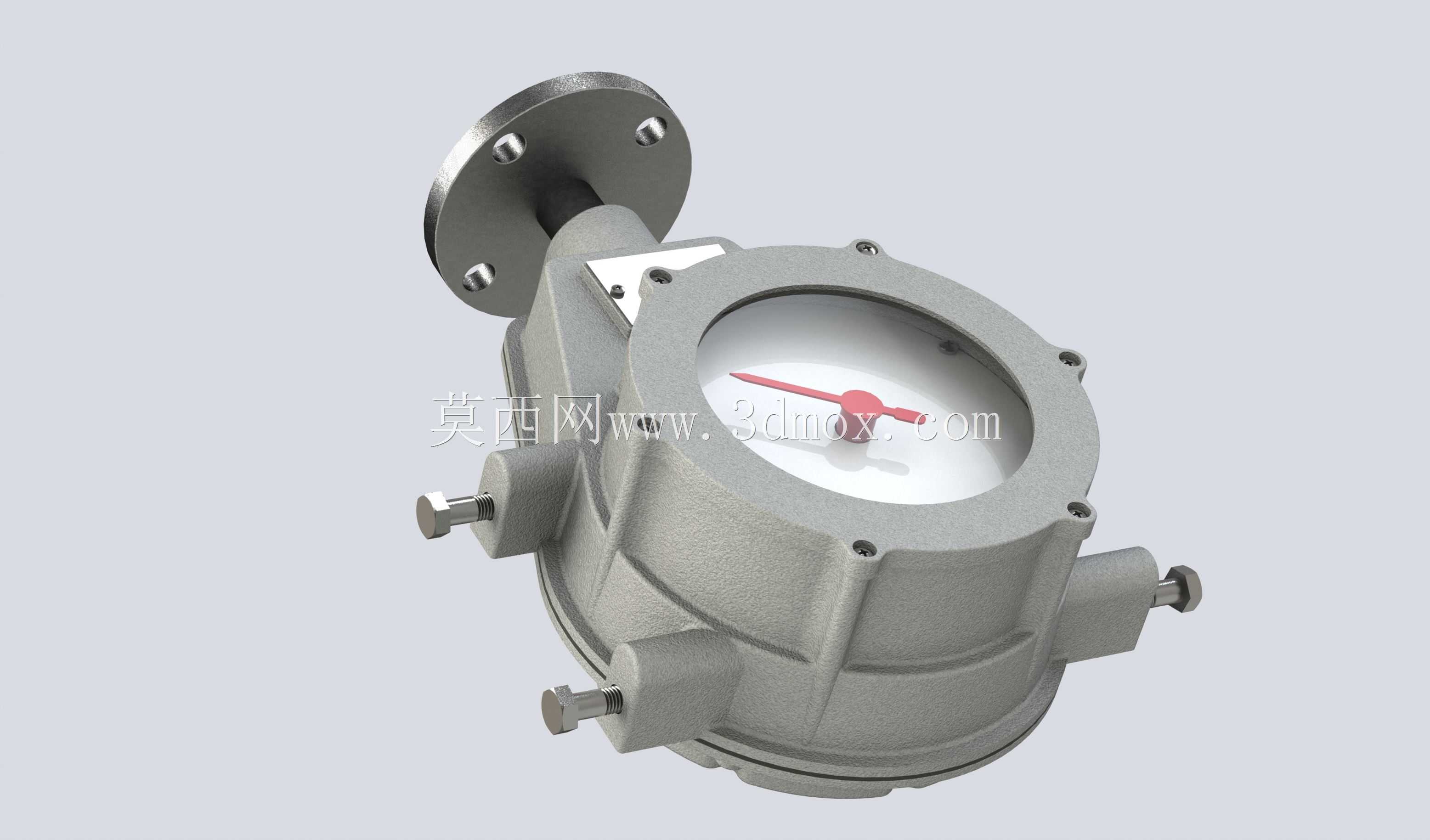

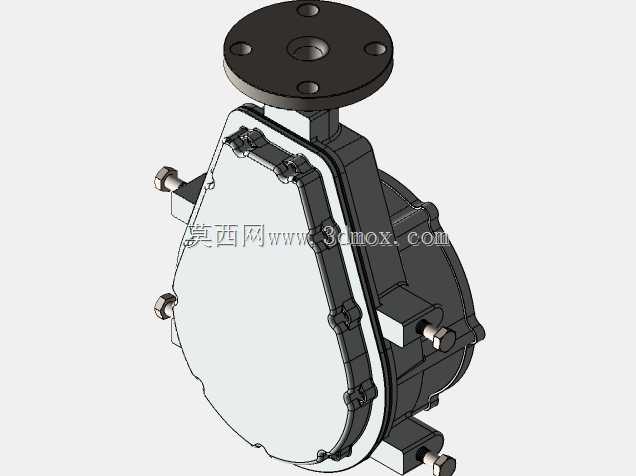

这款带法兰安装座的指针式液位显示仪表，主要应用在工业液压站、润滑系统、中小型储油罐体的液位就地指示场景，无需外接供电即可直观读取箱内油液存量，是设备运维人员日常巡检判断油位是否在合理区间的核心观测部件。从结构设计逻辑来看，整体采用铸铝壳体做承压主体，壳体侧面预留的四个调节螺栓用于现场安装后的指针零点校准，避免长期使用后传动机构卡滞带来的读数偏差；前端圆形视窗采用钢化玻璃密封，配合壳体周圈的紧固螺钉实现IP65级防护，可适配车间多粉尘、少量油污飞溅的常规工业环境，后端的圆形法兰安装盘带四个均布安装孔，可直接对接油箱侧壁的预留法兰接口，安装时只需在结合面加装耐油橡胶密封垫即可防止油液渗漏，安装边界需注意法兰盘后方需预留至少30mm的操作空间，方便后期拆装维护。建模阶段先从壳体的内腔承压结构入手，先绘制壳体的回转主体轮廓，拉伸切除出表盘安装腔、指针传动机构的容纳腔，再阵列生成周圈的螺钉安装孔位，之后单独绘制侧面的四个调节螺栓组件，每个螺栓都要预留对应的螺纹孔行程，保证校准操作时螺栓可顺畅旋动顶紧内部传动拨片；法兰安装座部分单独建模后与壳体主体做装配配合，要保证法兰安装面与表盘视窗面的垂直度公差控制在0.1mm以内，避免安装后表盘倾斜影响读数。指针与刻度盘部分先绘制刻度盘的基准面，按照常用的油位区间标注对应刻度线，红色指针做轻量化处理，减少传动机构的带动阻力，最后对所有外露的金属棱边做R0.5的倒圆角处理，既避免安装时划伤操作人员，也能减少铸件的应力集中问题。实际使用中，该仪表通过内置的浮球传动机构带动指针转动，油液升降时浮球随液位上下浮动，通过磁耦合结构带动壳体内的齿轮组转动，最终将液位变化转化为指针的转角变化，运维人员站在设备旁即可快速判断油位是否处于正常工作区间，无需打开油箱盖探入检测，大幅降低日常巡检的操作成本。建模完成后要做整体的干涉检查，重点确认调节螺栓旋动到极限位置时不会与内部传动结构发生碰撞，法兰安装孔的位置要匹配通用的油箱安装接口尺寸，保证模型可直接导出工程图用于生产加工。
