三叶轴装式螺旋搅拌叶轮结构设计

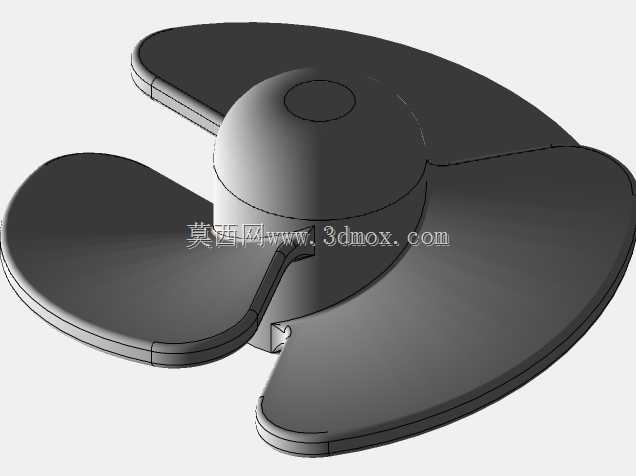

这类三叶螺旋叶轮常被用在低压通风、小型流体搅拌、粉体输送末端的动力输出场景，相比多叶离心叶轮，它的轴向出风/出料路径更短，流阻损失更小，适合安装在空间局促的风道、搅拌腔体内部，不需要额外加装导叶结构就能实现稳定的轴向流体推送。从结构上看，叶轮采用中心带通孔的轮毂设计，安装时直接穿入驱动轴，通过顶丝或者键槽实现周向固定，轮毂的轴向长度做了加厚处理，能抵消叶片转动时产生的偏心弯矩，避免高速运转时出现轴系晃动。三个叶片采用等距螺旋曲面设计，每个叶片的投影轮廓做了大圆角过渡，没有尖锐的应力集中棱边，叶片根部和轮毂衔接处做了渐变加厚的圆角处理，长期承受交变流体载荷时不容易出现根部断裂的问题。建模的时候先在草图平面绘制轮毂的内外圆轮廓，拉伸生成基础轮毂实体，之后根据设计的螺旋升角参数生成螺旋引导线，在垂直于引导线的基准面上绘制叶片的截面轮廓，沿引导线扫掠生成单个叶片的基础曲面，之后对叶片边缘做倒圆角处理，调整叶片和轮毂的衔接位置做布尔合并，再通过圆周阵列生成另外两个等角度分布的叶片，最后对所有棱边做工艺圆角处理，匹配实际注塑或者铸造的脱模、拔模斜度要求。安装边界上，中心通孔的公差要匹配对应驱动轴的配合公差，叶片的最大回转直径要和安装腔体内壁保留3-5mm的安全间隙，避免运转时出现擦碰，轮毂的端面要和轴肩贴合，保证轴向定位的可靠性。实际使用中，这类叶轮在低转速工况下的噪音表现优于同直径的直板叶片，流体推送的脉动更小，用在小型通风设备上时能降低风道的共振概率，用在搅拌场景时能形成稳定的轴向流场，不会在腔体底部形成搅拌死角，叶片的曲面曲率经过反复调整，能在保证推送效率的同时降低转动时的能耗，不需要做额外的动平衡处理就能满足中低转速的使用要求。
