三叶式船用螺旋桨推进部件结构设计

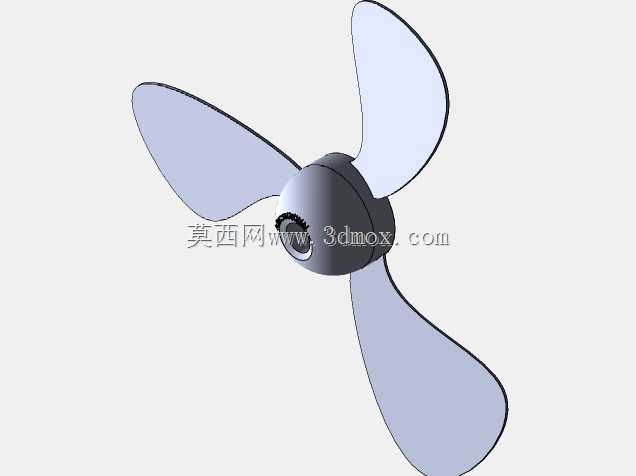

在中小型内河作业船、近海休闲艇的动力推进系统选型中，三叶螺旋桨是兼顾推进效率与航行平稳性的常用部件，这类桨叶结构不会过度追求高航速下的空泡抑制表现，反而更看重中低转速区间的推力输出稳定性，适配排量不大的船用柴油动力或舷外机，日常航行时能减少桨叶搅动水流带来的船体共振，提升驾乘舒适度。从实际使用场景来看，这类不区分维度的通用型船用螺旋桨，常作为民用小型船舶的标配推进件，也可作为同规格桨叶损坏后的替换备件，安装时需要匹配尾轴的轴径尺寸，保证桨毂与轴的配合公差在合理区间，避免航行中出现松动、摆振的问题。设计这类螺旋桨时，首先要确定桨叶的盘面比，三叶结构的盘面比通常控制在0.45-0.55区间，既能保证足够的推力面积，又不会因为桨叶面积过大增加航行阻力；桨叶的翼型截面采用从根部到梢部逐渐减薄的变厚度设计，根部做圆弧过渡处理，降低应力集中风险，避免长期受水流冲击出现根部断裂的问题。建模过程中，先在SOLIDWORKS软件中绘制桨毂的基础回转体，确定轴孔的直径与键槽尺寸，明确安装边界的配合尺寸；之后绘制单个桨叶的截面轮廓线，通过投影曲线、放样凸台命令生成单个桨叶的实体，再通过圆周阵列命令生成其余两个桨叶，阵列时要保证三个桨叶的角度偏差控制在0.1度以内，避免动平衡不达标导致的航行振动；最后对桨叶与桨毂的连接位置做圆角过渡处理，整体做曲面光顺检查，保证所有曲面的曲率连续，减少水流经过时的紊流产生。从安装边界来看，桨毂的端面需要与尾轴的锁紧螺母贴合，桨叶的旋转半径要小于船尾底部的吃水深度，避免航行时桨叶露出水面打空，同时要保证桨叶与船体外壳、舵叶之间留有足够的安全间隙，防止转向时出现碰撞干涉。这类通用型螺旋桨的结构设计没有做特殊的维度适配，可根据实际船舶的动力参数调整螺距大小，适配不同航速需求的船舶使用，建模时保留了参数化修改的空间，后续调整螺距、桨叶直径时只需修改对应草图参数即可快速生成新的模型，不用重新搭建整体结构。
