游艇用六叶铜质螺旋桨结构设计

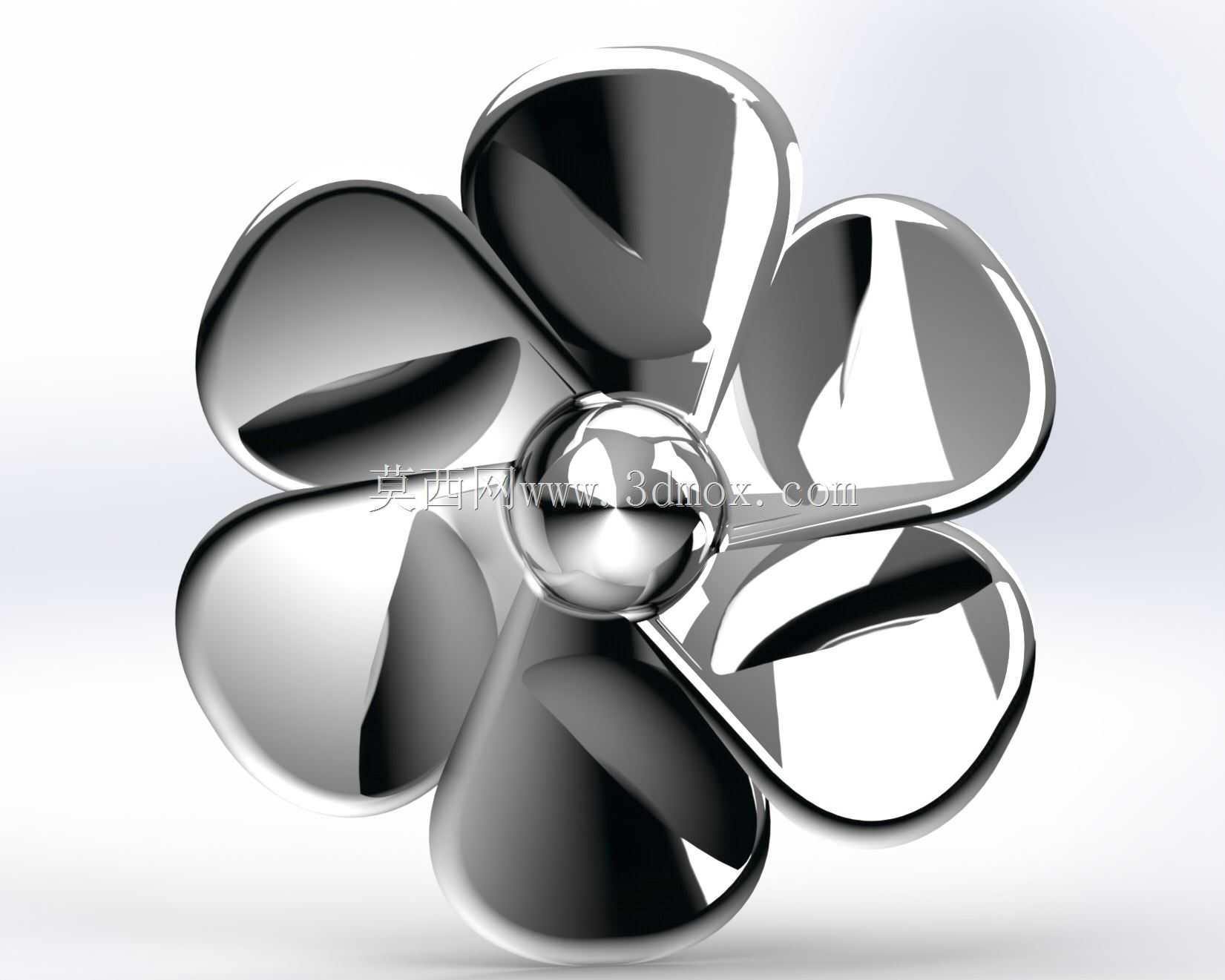

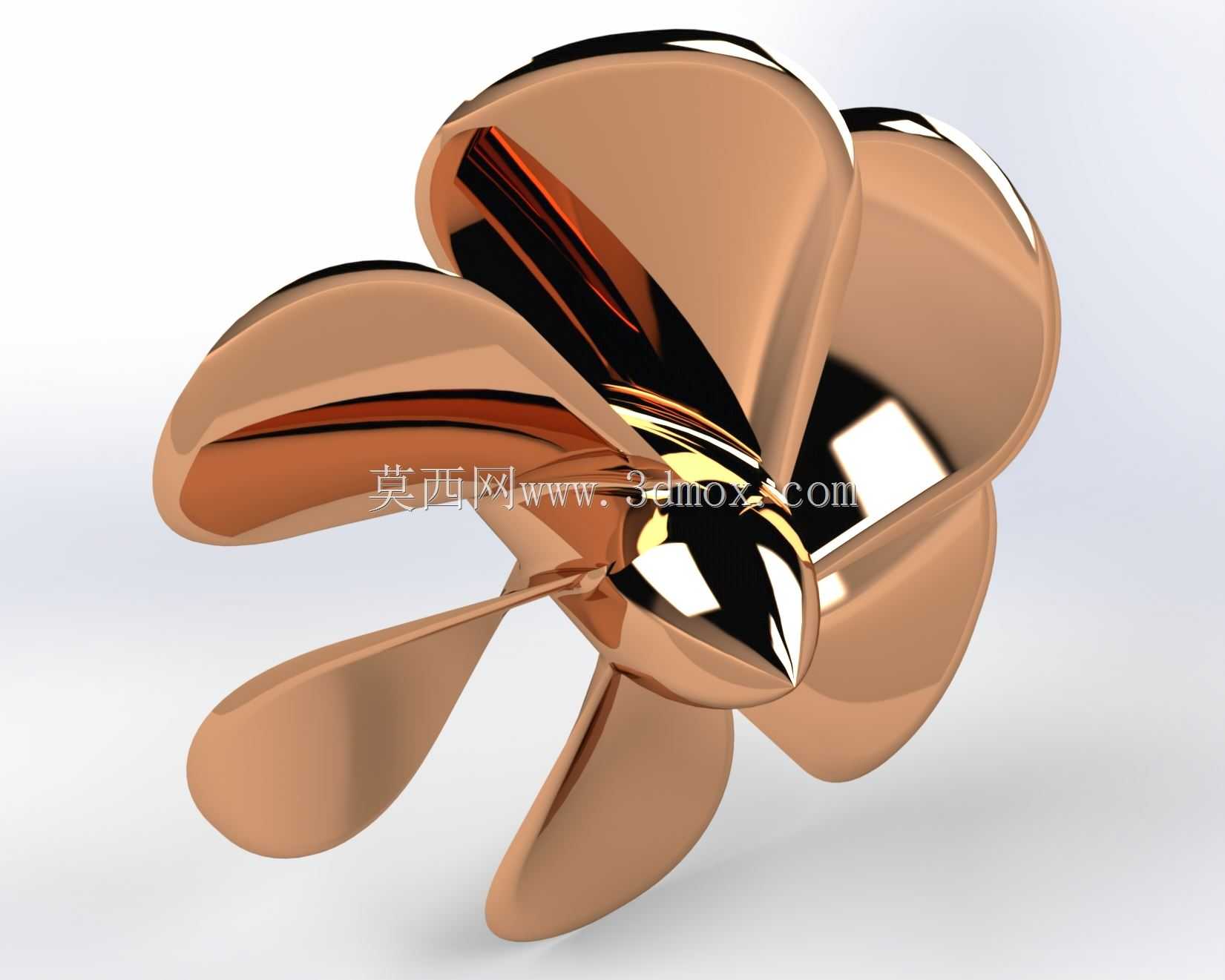

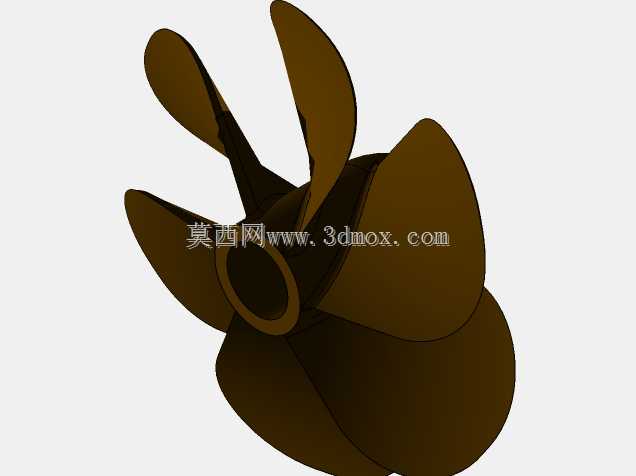

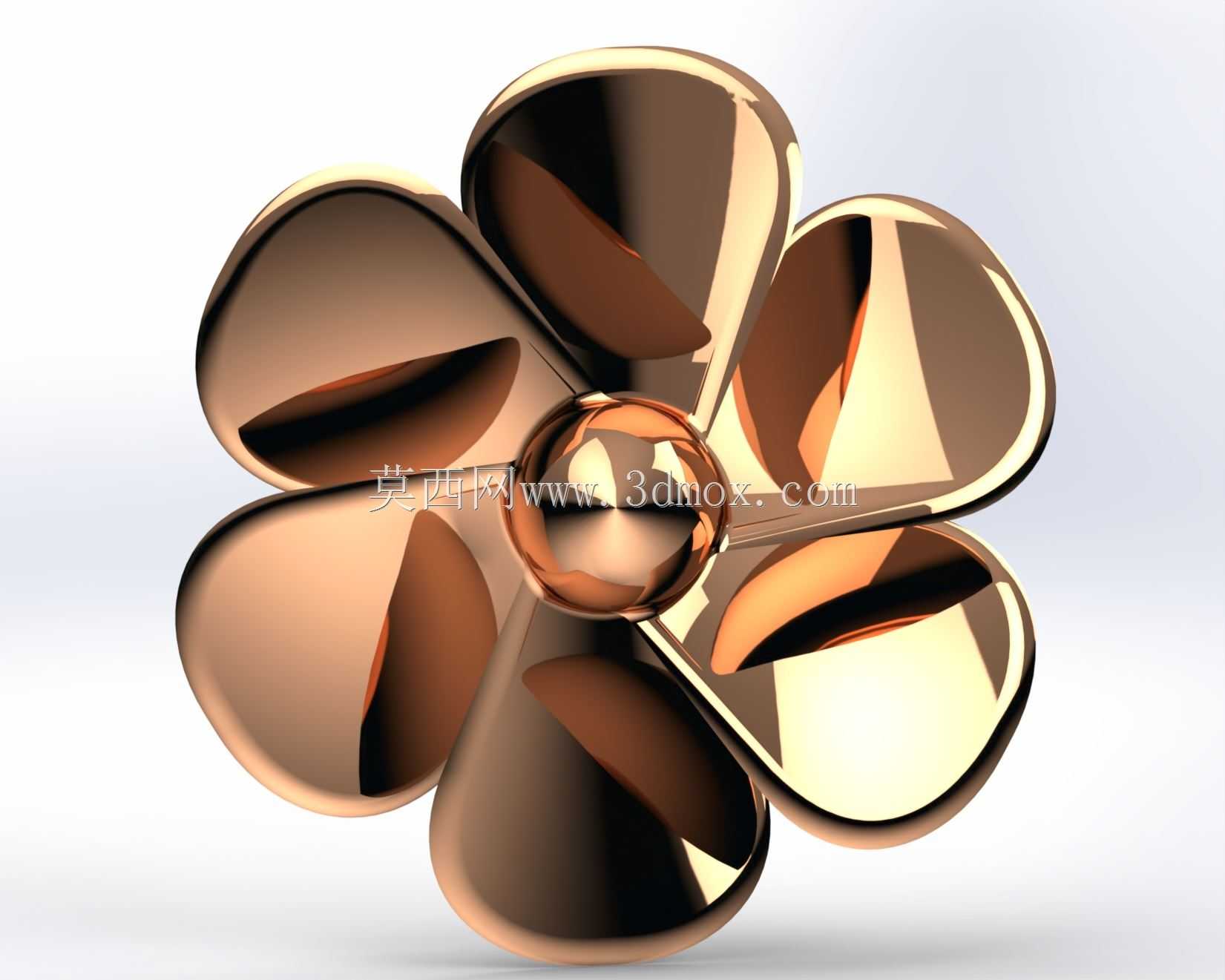

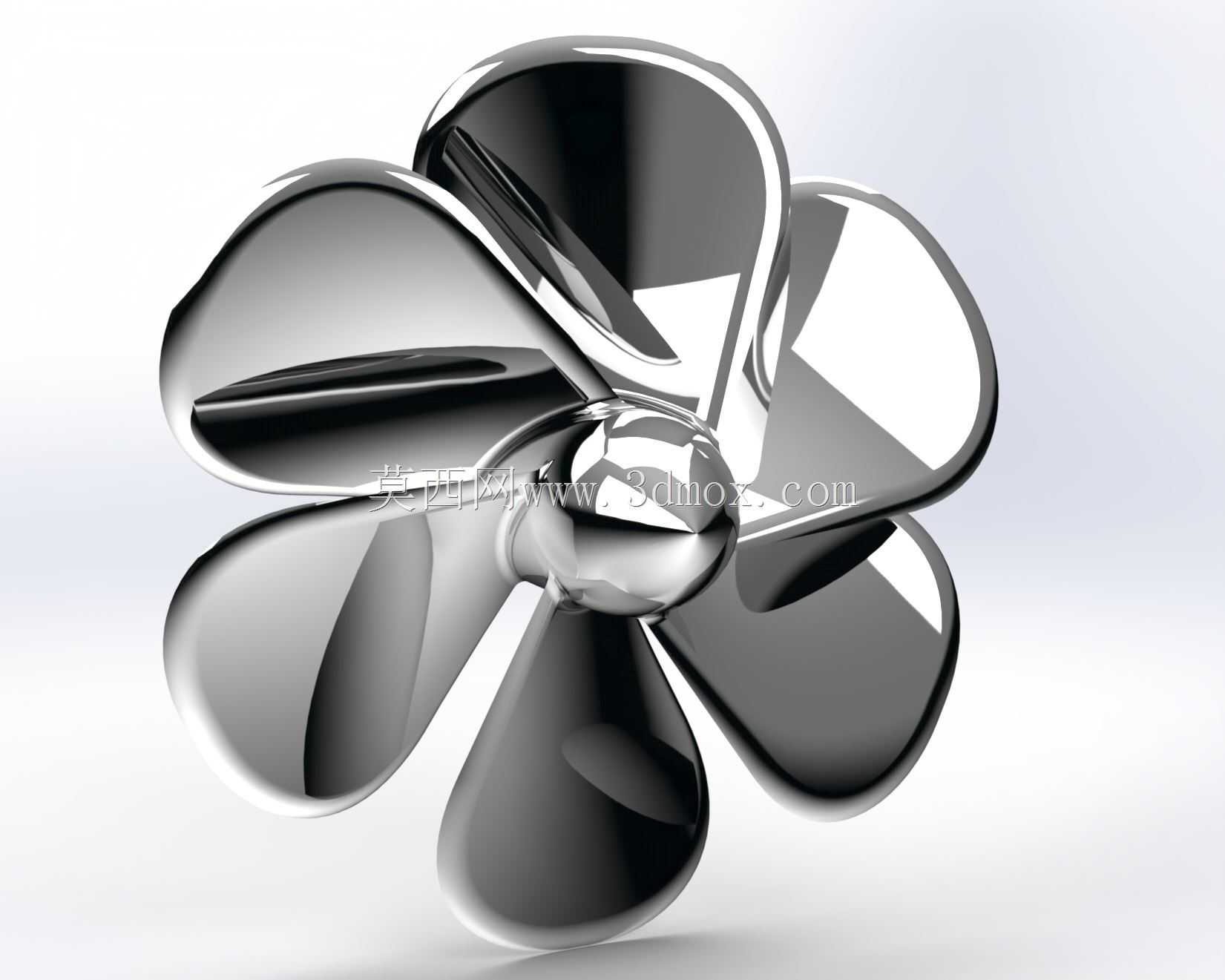

在小型游艇的推进系统选型中，螺旋桨的叶型、叶数与盘面比直接决定了航行时的推进效率、振动水平与噪音表现，这款六叶螺旋桨正是针对中小型休闲游艇的静音巡航需求设计，适配舷内外机动力输出端，可在中低转速区间提供充足推力，同时降低叶频振动传递至船体的幅度，提升舱内乘坐舒适度。建模初期先梳理安装边界：先确定桨毂的锥孔尺寸、键槽规格与端面密封位的配合公差，确保和尾轴的装配同轴度控制在0.02mm以内，避免高速旋转时出现动平衡超差问题；桨叶的叶梢做了轻微的翘曲修型，可减少梢涡空泡的产生，降低长时间航行对桨叶表面的气蚀损伤，叶根与桨毂的过渡位置采用大圆角顺滑衔接，分散旋转时的应力集中，避免交变载荷下出现根部疲劳裂纹。建模过程中先绘制桨毂的回转基体，以桨轴中心为基准建立辐射状的基准面，在每个基准面上绘制单叶的翼型截面，不同半径处的截面翼型弦长、螺距角做渐变处理：靠近桨毂的位置翼型厚度更大，保证结构强度，靠近叶梢的位置翼型更薄，降低旋转阻力；通过放样命令生成单叶曲面后，做圆周阵列得到六片桨叶，再对所有拼接位置做圆角过渡与曲率检查，确保整个桨体表面G2连续，没有硬棱与曲面断层。完成实体建模后，对桨叶做0.5°的侧斜角调整，让各片桨叶进入伴流场的时序错开，进一步降低脉动压力带来的船体振动；桨叶表面的抛光面设计不仅是外观需求，更能降低水流摩擦阻力，提升推进效率3%左右。实际应用中，这类铜质螺旋桨的抗海水腐蚀性能优异，适合长期在咸淡水交界的水域使用，安装时需配合动平衡测试，将剩余不平衡量控制在规范允许范围内，避免高速航行时出现轴系抖动。建模全程通过参数化控制螺距、叶数、盘面比等核心参数，后续可根据不同主机功率、游艇排水量快速调整参数生成适配型号，无需重新从零绘制结构，大幅缩短同系列产品的设计迭代周期。
