内燃机用组合式活塞结构设计

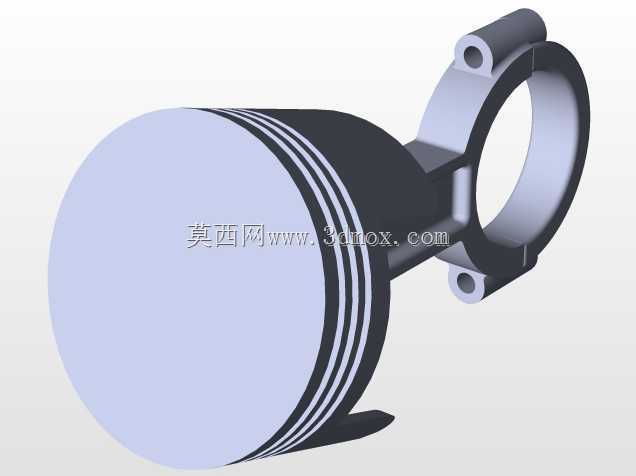

　　往复式动力设备的核心运动副里，活塞是直接承接工质压力、完成能量转换的关键构件，这套活塞结构适配中小排量四冲程内燃机的装机需求，可覆盖通用汽油机、小型柴油机以及部分往复式压缩设备的动力端使用场景，日常运行中需要在高温高压的交变工况下完成高频往复动作，同时承担密封燃烧室、传递动力输出、配合活塞环完成缸壁布油与刮油的多重功能。从结构设计逻辑来看，活塞头部采用了平顶式轮廓设计，这种构型的优势在于顶面受热面积均匀，加工工艺性好，能够让燃烧室内的混合气形成更规整的挤流效果，减少燃烧室死角的积碳堆积概率；头部环带区域预留了三道环槽，可分别适配两道气环与一道油环的安装，气环负责密封燃烧室内的高压燃气，避免工质下窜至曲轴箱造成功率损失，

　　油环则负责在往复行程中均匀刮除缸壁多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。环槽的加工精度直接影响活塞环的密封寿命，设计时环槽的侧面粗糙度、轴向间隙都需要匹配对应活塞环的规格参数，间隙过小会导致活塞环受热膨胀后卡滞，间隙过大则会加剧环槽的冲击磨损，同时引发泵油效应造成机油消耗量异常升高。活塞的裙部采用了变椭圆的型线设计，这是考虑到活塞工作时头部温度高于裙部，热膨胀量存在梯度差，同时活塞在侧压力作用下会产生机械变形，冷态下的椭圆型线能够在热态工况下让裙部趋近正圆，保证裙部与缸壁的接触面积均匀，避免局部应力集中造成拉缸故障。与连杆连接的活塞销座部分采用了分体式的卡环定位结构，销座两侧的加强筋直接延伸至裙部主承压面，

　　能够将活塞顶部承接的燃气压力更均匀地传递到活塞销上，减少销座部位的应力集中，避免高频交变载荷下出现销座开裂的失效问题；销孔内部设计了储油凹槽，能够在运转过程中存储少量润滑油，为活塞销与销座、连杆小头衬套之间的相对摆动提供润滑，减少干摩擦造成的磨损。配套的连杆端采用了剖分式的连杆盖结构，通过两个定位螺栓完成连杆盖与杆身的紧固，这种结构能够在保证连杆大头与曲轴曲柄销配合精度的前提下，方便曲轴组件的装配与后期维护，剖分面采用了平切口设计，适配中小功率机型的连杆载荷需求，螺栓孔的位置精度直接影响连杆盖装配后的同轴度，设计时需要严格控制两螺栓孔的中心距与平行度，避免装配后连杆大头孔失圆造成曲轴轴颈的偏磨。从安装边界来看，

　　活塞的外径尺寸需要与对应规格的气缸套内孔保持合理的配缸间隙，间隙值需要根据活塞材料的热膨胀系数、缸体材料的热变形量、整机的设计热负荷共同确定，间隙过大会导致活塞换向时敲击缸壁产生异响，同时加剧活塞环的漏气量；活塞销的外径需要匹配连杆小头衬套与活塞销座孔的配合公差，采用全浮式配合设计时，冷态下活塞销与销座为小间隙配合，热态下可在销座与连杆衬套内自由转动，让活塞销的磨损更均匀，延长使用寿命。实际工程应用中，这类活塞结构的设计需要反复校核热变形、机械应力、往复惯性力的多重影响，活塞的整体重量需要严格控制在公差范围内，同一台动力设备上装配的活塞重量差需要控制在极小的区间内，避免往复运动时产生过大的惯性力不平衡，引发整机振动加剧、曲轴轴承负荷异常的问题。活塞的材料通常选用高硅铝合金配方，兼顾轻量化与高温下的强度保持率，裙部表面可根据需求做石墨涂层或者二硫化钼涂层处理，降低冷启动阶段的摩擦阻力，减少磨合期的磨损量。在建模过程中，所有的配合面都做了公差匹配的结构预留，比如环槽的宽度公差、销孔的圆柱度、连杆大头孔的同轴度都在模型特征中做了对应的结构体现，能够直接用于后续的工程图生成、装配干涉检查以及运动仿真验证，导入动力学仿真软件后可直接添加运动副约束，模拟不同曲轴转角下活塞的运动轨迹、侧压力变化规律，为后续的结构优化、配缸间隙匹配提供基础的数模支撑。
