立式台钻钻孔机三维设计模型

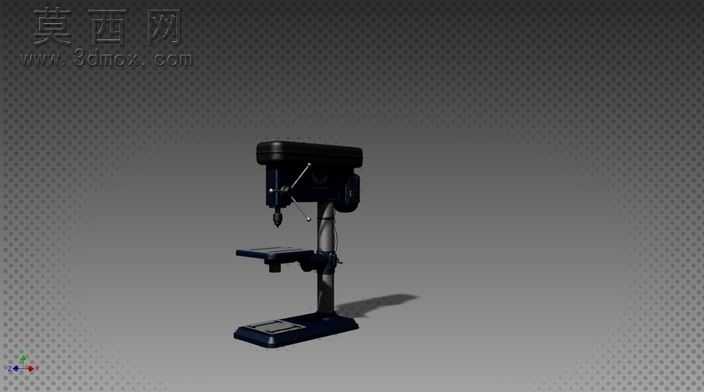

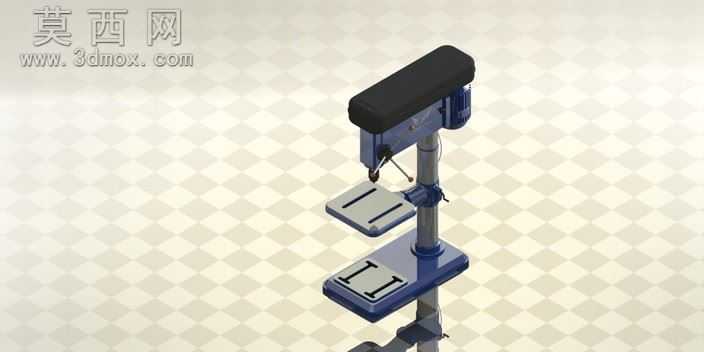

本模型为立式台钻钻孔机的完整三维设计成果，建模阶段以真实台式钻床的结构比例为参考，在三维软件中完成全零件的参数化建模，从底部的铸铁底座、支撑立柱、可升降工作台，到上部的机头总成、进给手柄、电机舱、钻夹头结构，每一处部件都按照实际台钻的装配逻辑完成配合约束，确保各运动部件的相对位置符合真实设备的运动逻辑，比如工作台可沿立柱完成高度升降调节、进给手柄可带动主轴完成垂直方向的进给动作，整体装配无干涉错位问题。渲染阶段采用哑光金属材质模拟机身铸铁结构的厚重质感，为操作手柄、调节旋钮赋予防滑橡塑材质，工作台面添加金属加工常用的T型槽细节纹理，搭配浅格纹背景完成渲染输出，还原了工业台钻的真实视觉质感，模型结构细节完整，从底座的安装定位槽、立柱的升降锁紧结构，到机头的皮带传动护罩、主轴的进给刻度标识都逐一还原，没有过度简化核心结构。设计过程中优先还原台钻的实用功能结构，将设备分为底座支撑单元、立柱升降单元、工作台定位单元、机头动力单元、操作控制单元五个模块分别建模再完成总装，既保证了各部件的结构独立性，也还原了真实台钻的装配关系，可用于机械加工设备的结构认知、教学演示，也可作为车间场景搭建、加工工艺模拟的三维素材使用，模型结构规整，各零件分层清晰，便于后续的结构修改与工程图导出。
