多头钻孔机三维结构设计方案

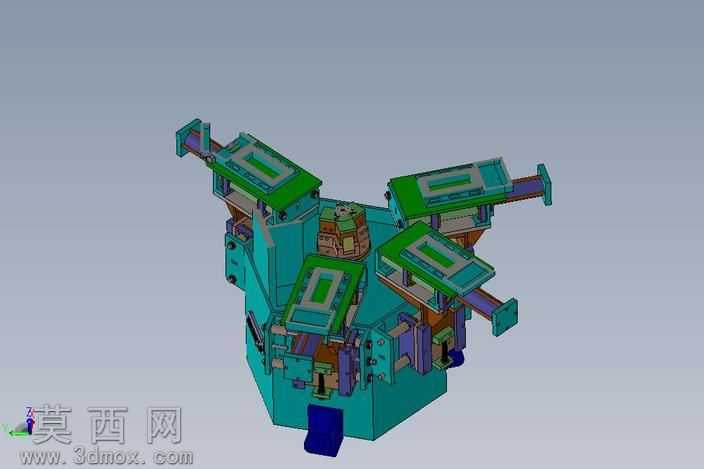

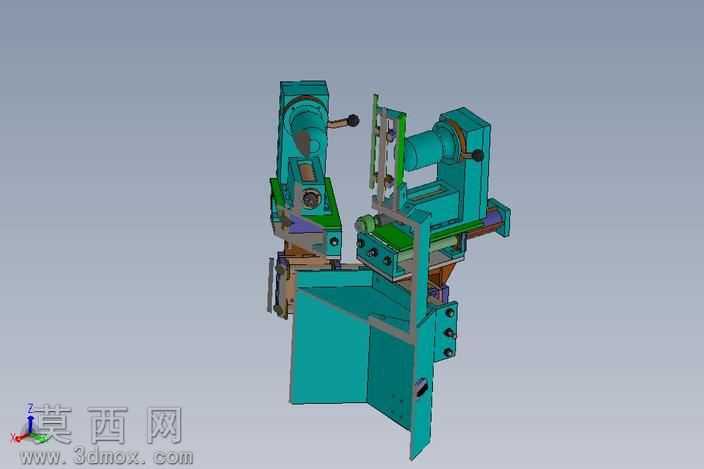

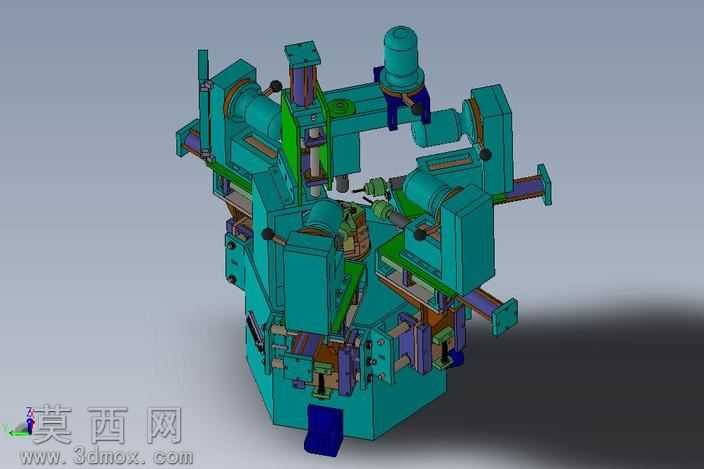

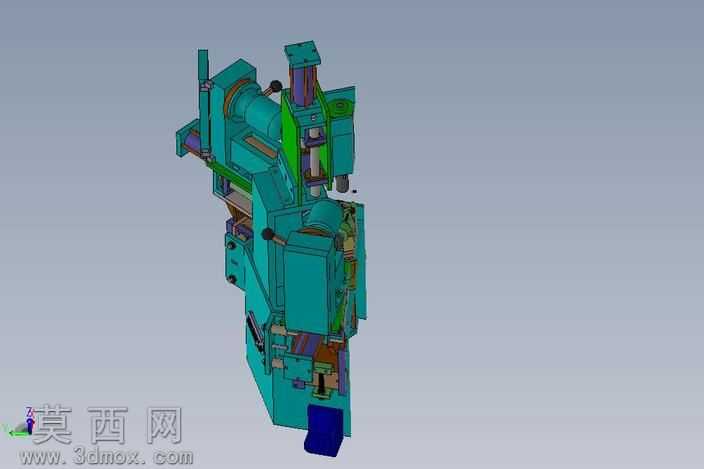

本模型为多头钻孔机的完整三维结构设计，采用专业三维建模软件完成全参数化构建，所有零部件均按照实际机械加工的公差标准进行建模，可直接用于工程参考与二次设计。模型在渲染阶段采用工业机械常用的青绿色机身配色，对机身铸件、传动部件、进给导轨、动力头单元分别赋予了对应的材质属性：机身主体赋予铸铁材质，还原铸造设备厚重的质感；导轨、丝杆等传动部件赋予金属镀铬材质，体现加工面的光洁度；操作手柄、防护部件赋予工程塑料材质，区分不同功能的零部件，整体渲染效果层次分明，清晰展现设备的结构组成。从结构设计来看，该多头钻孔机采用多工位环绕式布局，围绕中心工件装夹工位均匀布置多个独立的钻孔动力头，每个动力头都配备独立的进给调节机构与传动组件，可实现同一工件上多个不同位置、不同角度孔位的同步加工，大幅提升多孔类零件的加工效率，避免多次装夹带来的定位误差。设备底部为整体式铸造基座，保证整机的刚性与稳定性，减少加工过程中的振动；每个动力头单元都设置了行程调节、转速调节的结构，可适配不同孔径、不同深度的钻孔加工需求；工位中心设置工件装夹定位机构，可快速完成待加工工件的装夹与定位，适配不同外形的加工工件。设计思路围绕批量多孔零件的高效加工需求展开，替代传统单轴钻床逐孔加工的低效模式，通过多轴同步加工的结构设计，将原本需要多次装夹、多次进给的加工工序整合为一次装夹完成全部孔位加工，同时兼顾设备的可调性与通用性，通过可调节的动力头安装位置，适配一定尺寸范围内不同规格工件的钻孔加工需求，兼顾专用设备的高效性与通用设备的灵活性，可广泛应用于阀门、汽配、五金件等带有多个平行或径向孔位的零件加工场景。模型完整还原了设备的装配关系，所有运动部件均保留了正确的装配约束，可直观展示动力头进给、工位装夹的运动逻辑，为同类钻孔设备的设计改进、结构优化提供了完整的三维参考。
