木柄扁锉五金工具三维建模设计

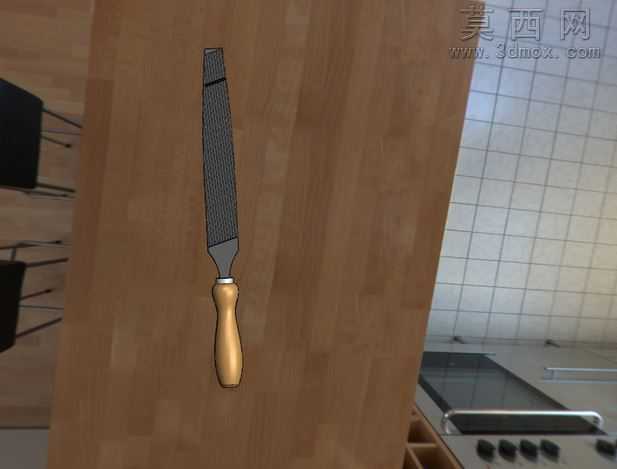

本次三维建模作品为钳工常用的扁锉工具，建模过程依托三维参数化设计软件完成，整体建模遵循实物测绘的尺寸比例，完整还原了扁锉从锉身到手柄的全部结构细节。建模初期先梳理扁锉的结构组成，将整体拆分为锉身金属切削段、金属箍、木质手柄三个独立部件分别建模，再完成整体装配约束，确保各部件的位置关系与实物完全一致。锉身部分建模时，先绘制扁锉的梯形截面轮廓，通过拉伸命令生成锉身基体，针对锉身表面的锉齿纹理，采用阵列结合纹理映射的方式实现，既保证了锉齿排布的规整性，又还原了扁锉切削面的粗糙质感，同时对锉身尾部的舌部结构做了细化处理，还原其收窄插入手柄的过渡形态，确保与手柄装配时的结构匹配度。金属箍部分采用旋转凸台命令生成环形基体，对边缘做圆角处理，还原金属箍箍紧木柄端部防止开裂的结构特征，材质设置上赋予哑光金属材质，调整反射参数模拟普通钢材的磨砂质感，还原金属箍的真实视觉效果。木质手柄部分先绘制符合人体工学的回转轮廓，通过旋转命令生成手柄基体，对手柄表面的握持曲面做曲率调整，还原木柄贴合手掌的流畅弧度，同时在手柄端部做圆弧收边处理，避免尖锐棱角，材质设置上赋予浅棕色实木材质，添加自然的木纹纹理贴图，调整凹凸参数模拟木材的细微肌理，还原木柄温润的质感。渲染阶段搭建了贴近日常工作场景的展示环境，背景采用木质工作台与瓷砖墙面的组合场景，调整环境光与补光角度，让金属锉身的冷硬质感与木质手柄的温润质感形成鲜明对比，清晰展现各部件的结构细节与材质差异。设计过程中严格遵循手动工具的实际结构逻辑，所有部件的尺寸比例、连接方式都参考实物扁锉的设计规范，既保证了模型的外观还原度，也确保模型结构符合实际工具的装配逻辑，可用于五金工具展示、钳工教学演示、虚拟场景搭建等多种场景。
