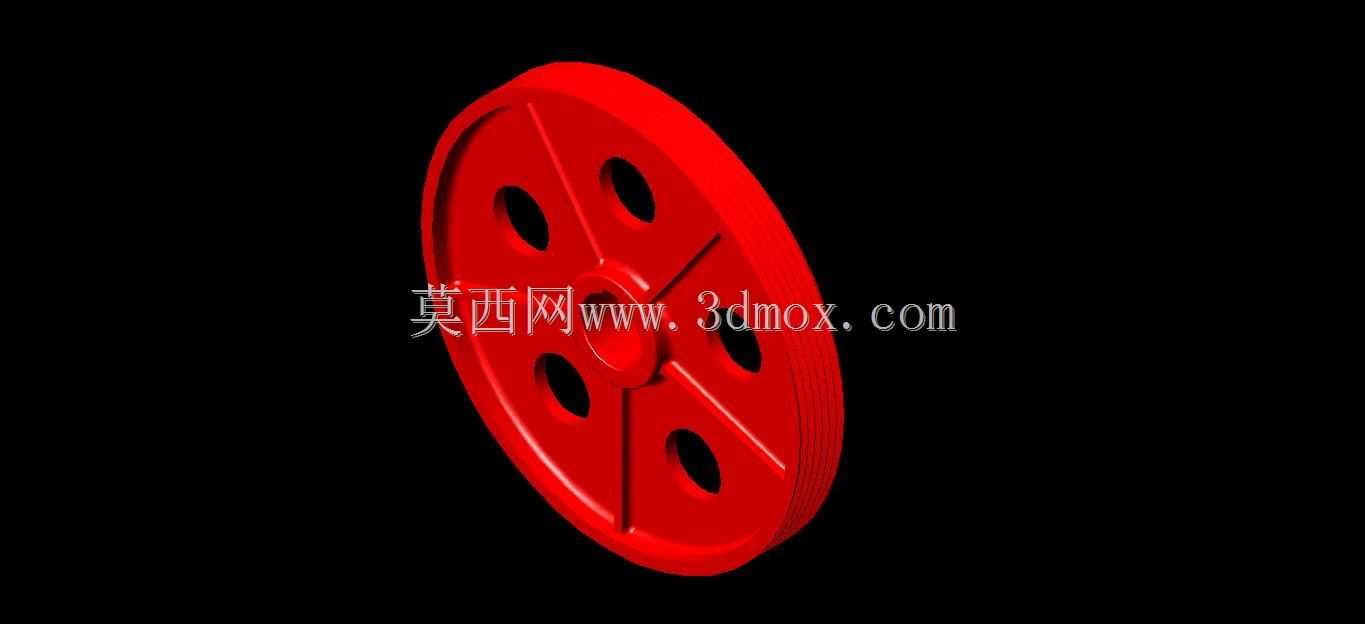

带减重孔结构的起重传动用红色滑轮

在起重吊装、索道输送、轻小型牵引设备的传动链路里，滑轮是承担钢丝绳导向、载荷传递的核心受力件，日常选型时既要考量轮槽与绳径的匹配度，也要兼顾转动惯量对驱动端负载的影响，这款带辐板减重孔的滑轮结构，正是针对中轻载连续作业场景优化的设计方案。从实际安装边界来看，该滑轮采用单辐板对称结构，中心轮毂位置预留适配标准销轴的安装孔位，轮缘处加工有与常用钢丝绳直径匹配的圆弧槽，槽面做了圆滑过渡处理，能避免钢丝绳在反复弯折过程中出现应力集中，有效延长绳索使用寿命；辐板上均匀分布的五个圆形减重孔，并非单纯为了缩减材料用量，孔位的排布经过受力校核，在保证轮体径向、周向结构强度满足额定载荷要求的前提下，尽可能削减了轮体自身重量，降低转动时的惯量损耗，同时减重孔也能作为安装维护时的撬动着力点，方便现场拆装作业。建模过程中，先在草图平面绘制滑轮的轴向截面轮廓，明确轮槽的圆弧半径、轮缘厚度、轮毂长度与内外径尺寸、辐板厚度这些核心参数，通过旋转特征生成滑轮的基础实体；之后在辐板所在的基准面上绘制单个减重孔的圆形轮廓，拉伸切除生成第一个孔位，再以轮毂中心轴为阵列基准，做圆周阵列完成五个均布减重孔的创建，最后对轮槽边缘、孔位边缘、轮毂端面的锐边做圆角过渡处理，消除应力集中的薄弱点，整体建模逻辑遵循从整体轮廓到局部特征的顺序，所有尺寸参数都可以根据实际使用的载荷等级、适配绳径、安装轴径做参数化调整，方便不同场景下的快速改型。这类滑轮既可以单独作为定滑轮改变牵引方向，也可以成对装配在滑轮组中实现载荷的省力传递，在车间小型起重设备、建筑施工物料提升架、户外索道牵引装置、农用牵引机具上都能适配使用，设计时特意将辐板与轮毂、轮缘的衔接位置做了加厚处理，避免长期受交变载荷作用出现辐板断裂的问题，轮体的对称结构也能保证高速转动时的动平衡性能，减少运转过程中的偏磨与异响。
