立式支腿结构工业储液罐体设计

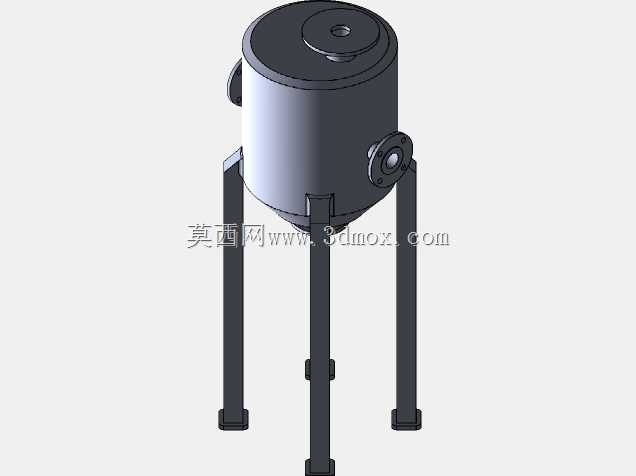

这类立式支腿结构储液罐，常应用在精细化工配料工段、中小型水处理药剂投加系统、实验室中试流体暂存场景，也可作为食品加工环节的辅料暂存容器，区别于大型卧式储槽，它占地空间小，支腿抬高的结构可以直接在罐体底部对接排液管路，无需额外搭建抬高支架，适配车间内紧凑的管线布局需求。设备核心用途是暂存无强腐蚀、非高危类的液态物料，罐体顶部的快开人孔可用于投料、检修时进入罐体内部清理，侧部的法兰接口可对接进料管路、液位监测元件或者溢流管路，底部锥段的设计能保证排液时无残液积存，避免不同批次物料混掺影响生产精度。从功能特性来看，罐体直筒段搭配下锥底的结构，相比平底储槽排液更彻底，三根支腿采用等边角钢焊接成型，支腿底部带方形安装脚板，可通过膨胀螺栓直接固定在混凝土地面，安装时需保证罐体垂直度偏差不超过千分之一，避免长期满载时支腿受力不均出现变形。建模时先在SolidWorks中绘制罐体直筒段的旋转轮廓，通过旋转凸台生成筒体主体，再单独绘制上封头与下锥段，通过组合特征将三段筒体拼接为整体，之后绘制顶部人孔的凸台与盖板结构，添加侧部法兰的安装凸台，调用标准法兰库的对应规格法兰装配到凸台位置，再单独绘制支腿的角钢轮廓，通过结构构件特征生成支腿主体，添加底部脚板与支腿和罐体连接的加强筋板，最后对所有焊接位置添加焊缝装饰特征，还原实际加工的焊接结构。建模过程中需要注意法兰接口的安装高度要匹配现场管线的对接高度，支腿的高度要预留底部排液阀门的安装操作空间，罐体壁厚根据常规常压储液需求选取，所有棱角位置做倒钝处理，避免加工时出现应力集中，人孔盖板的密封槽位置要单独绘制，保证密封件安装后无泄漏间隙。
