3D打印分体式应急报警灯结构设计

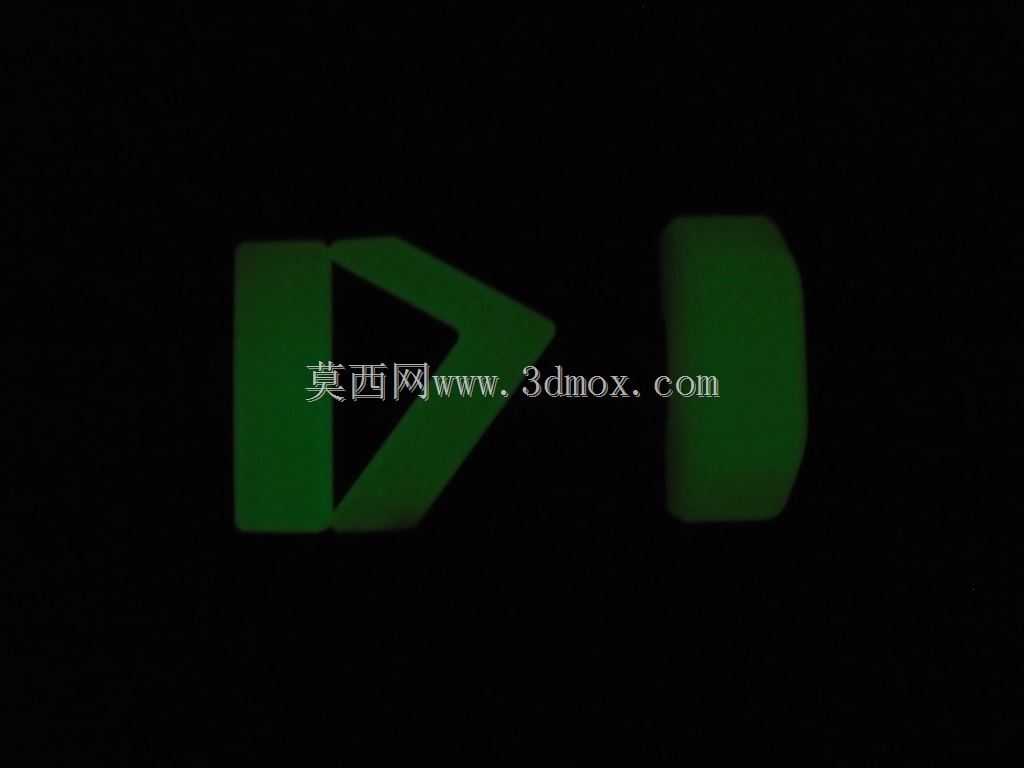

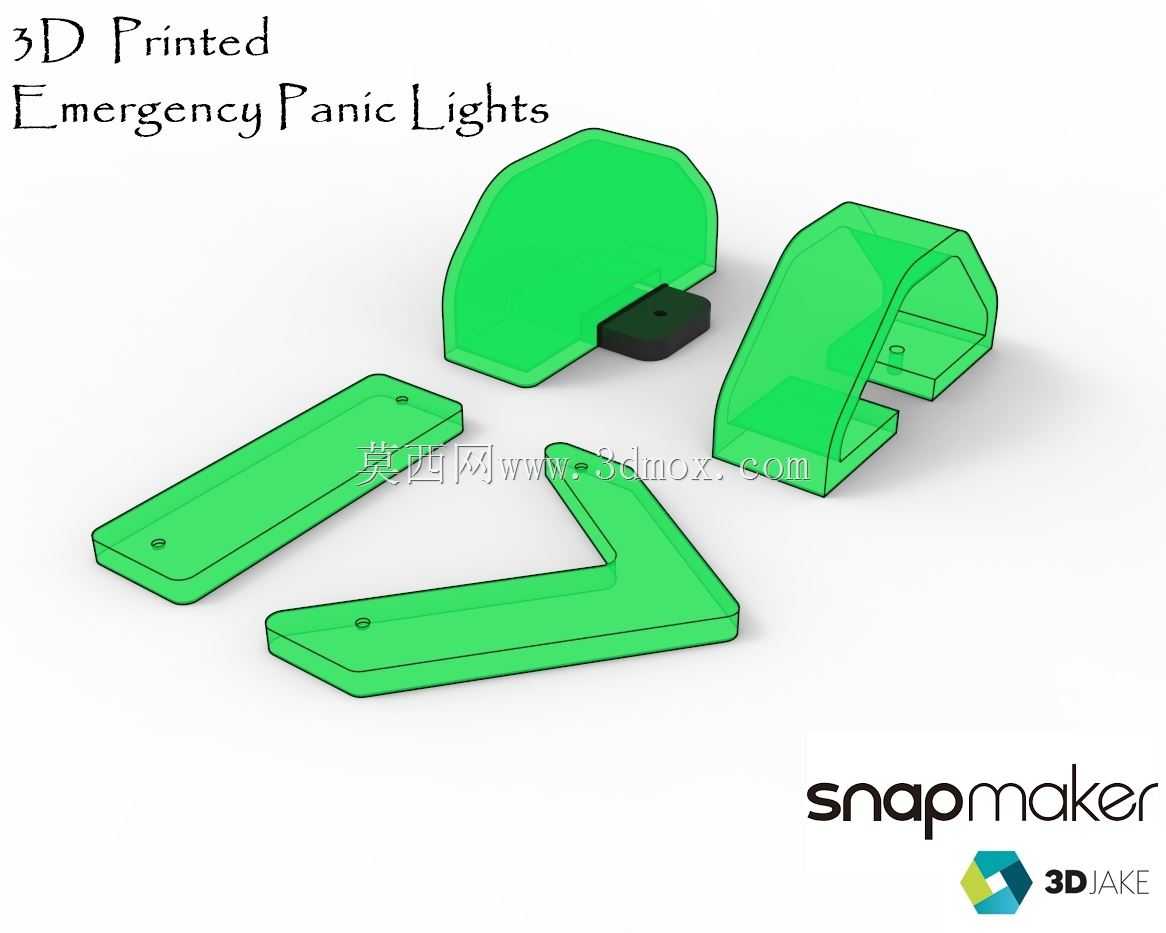

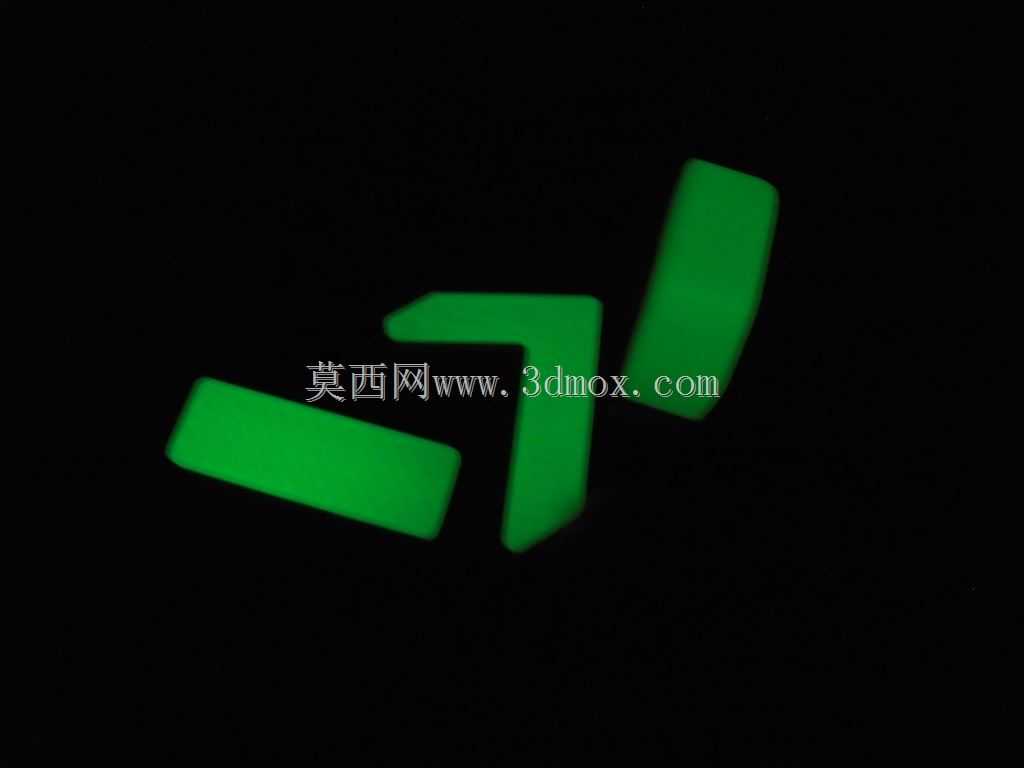

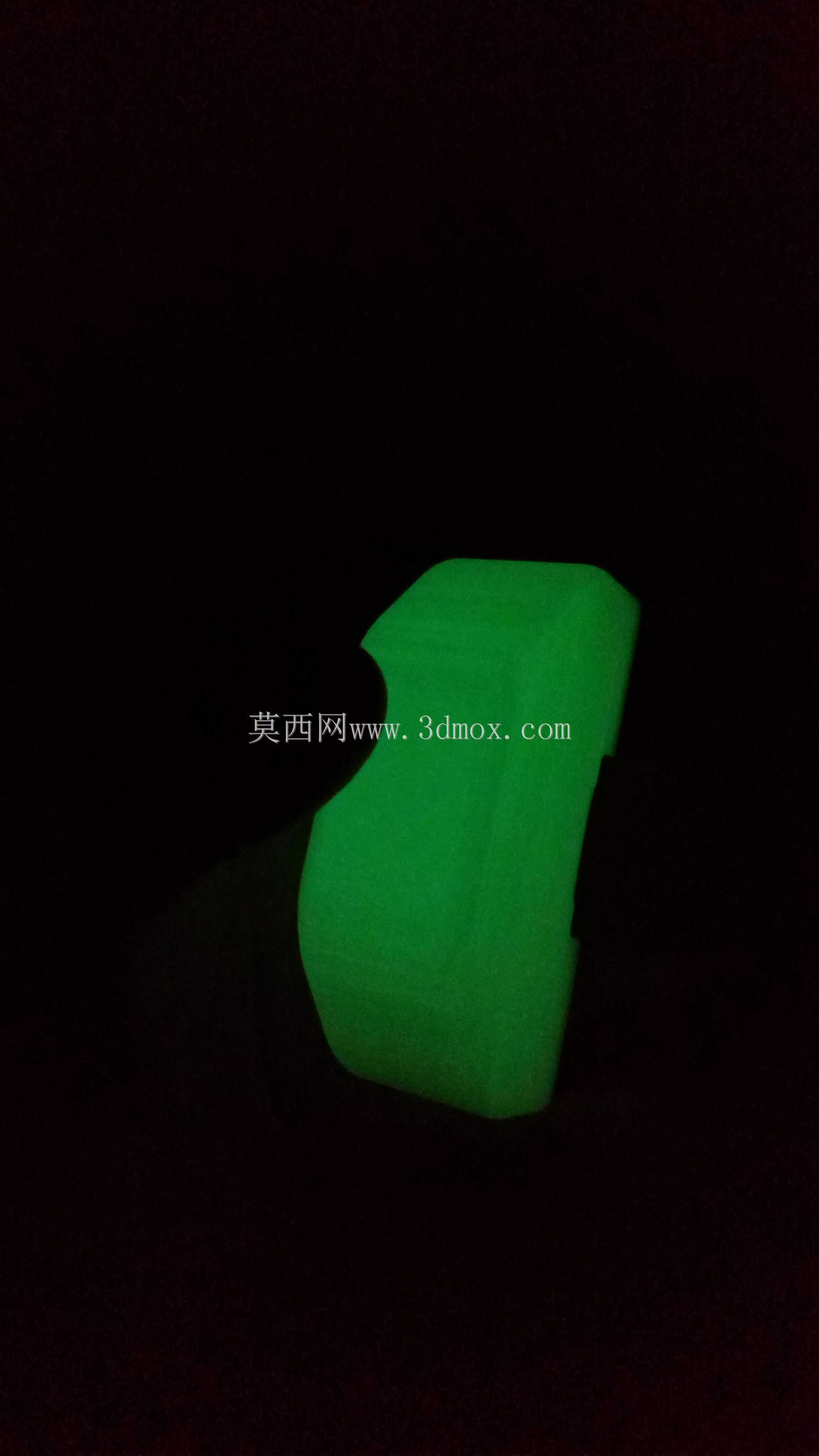

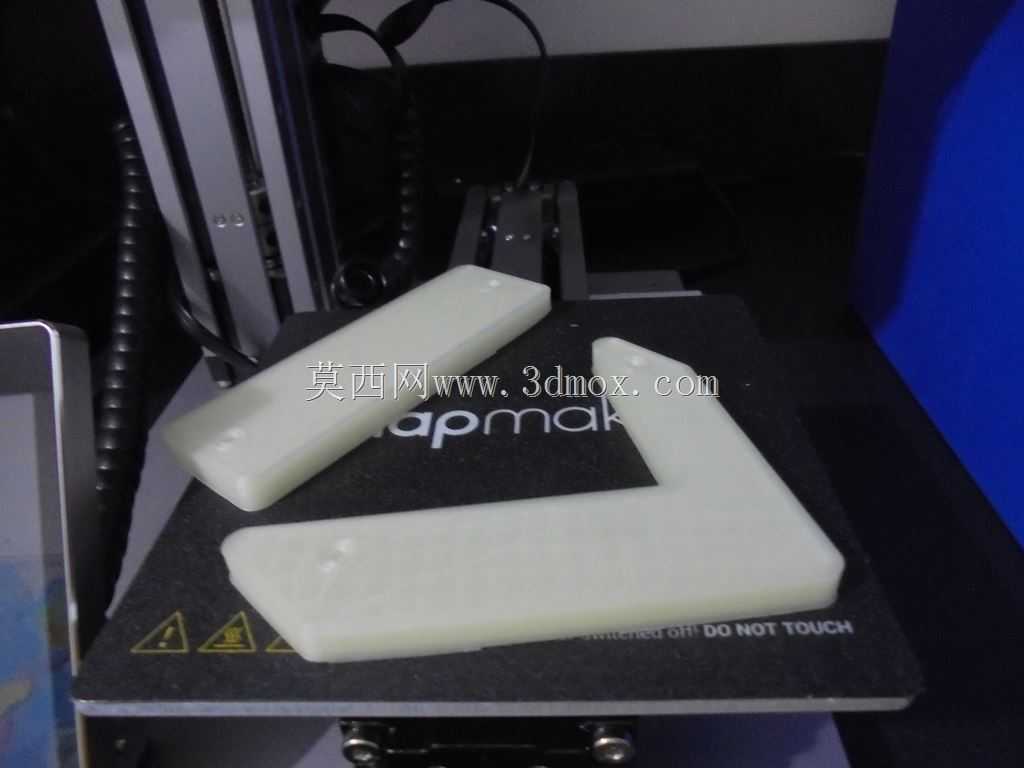

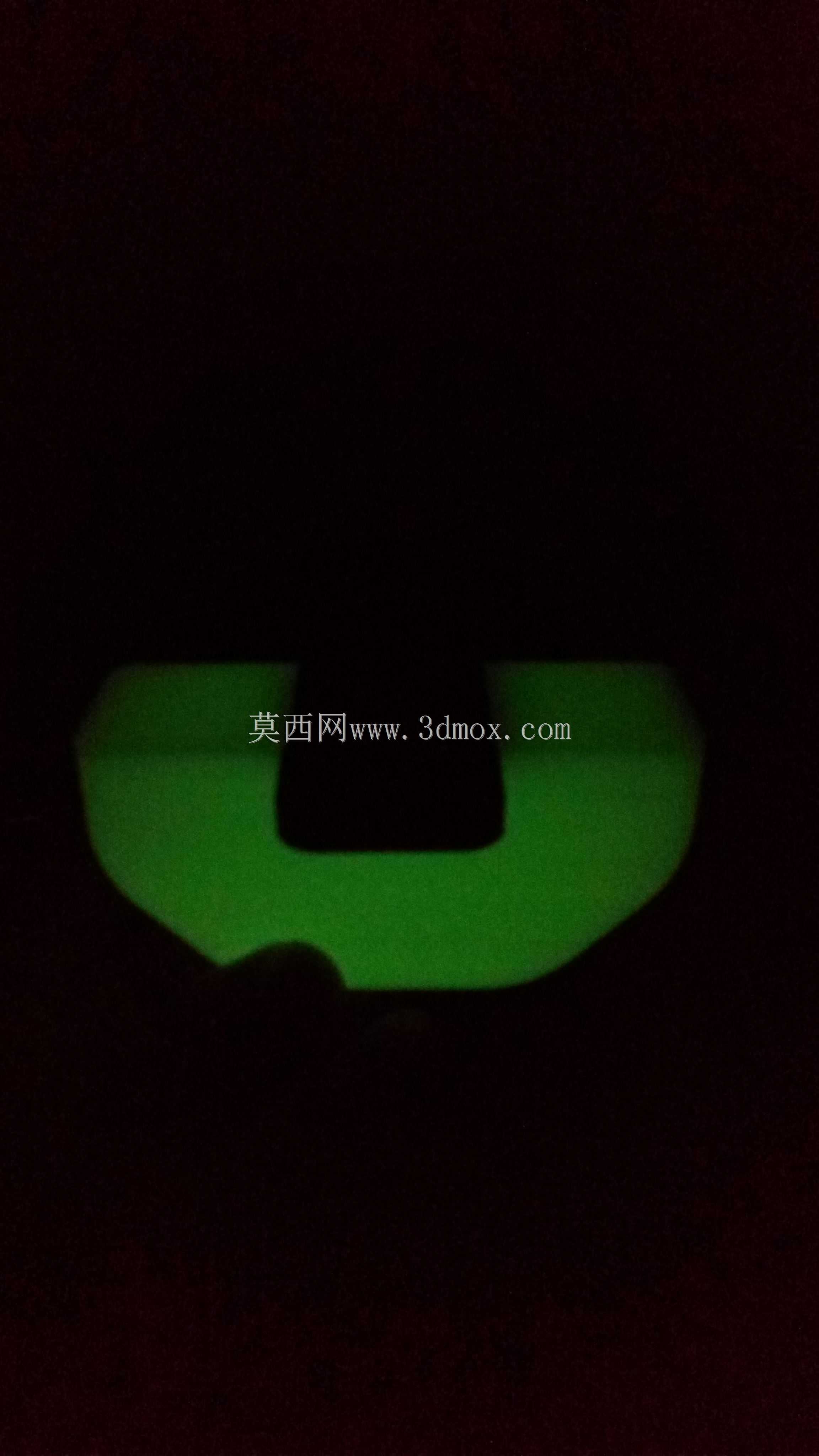

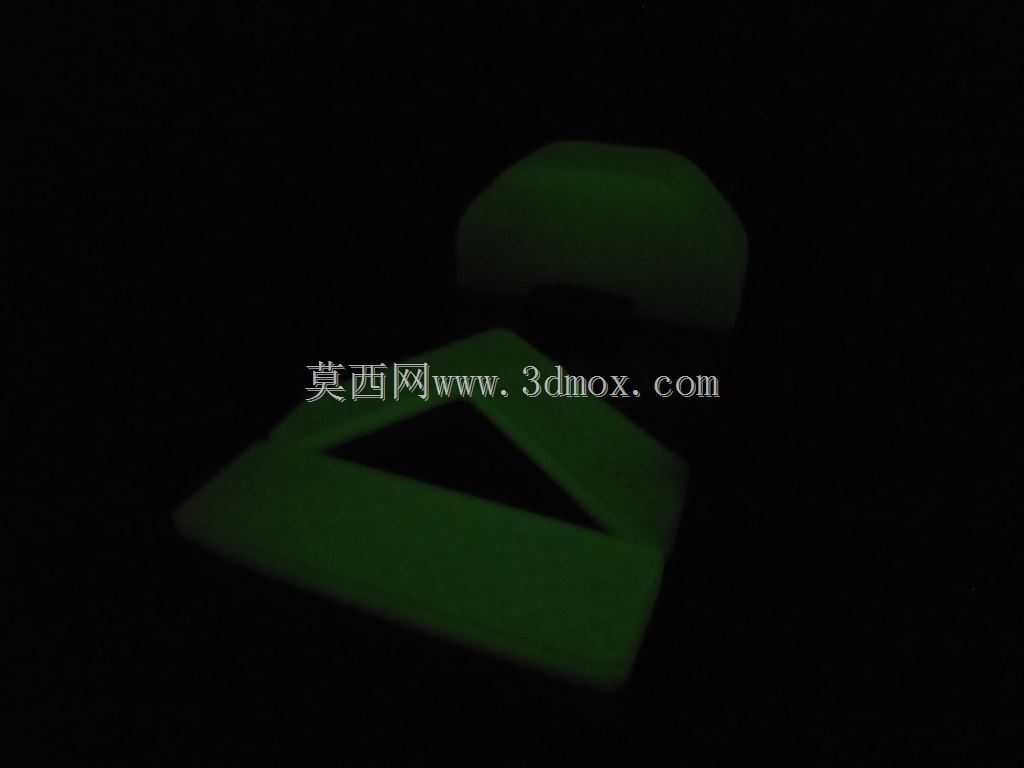

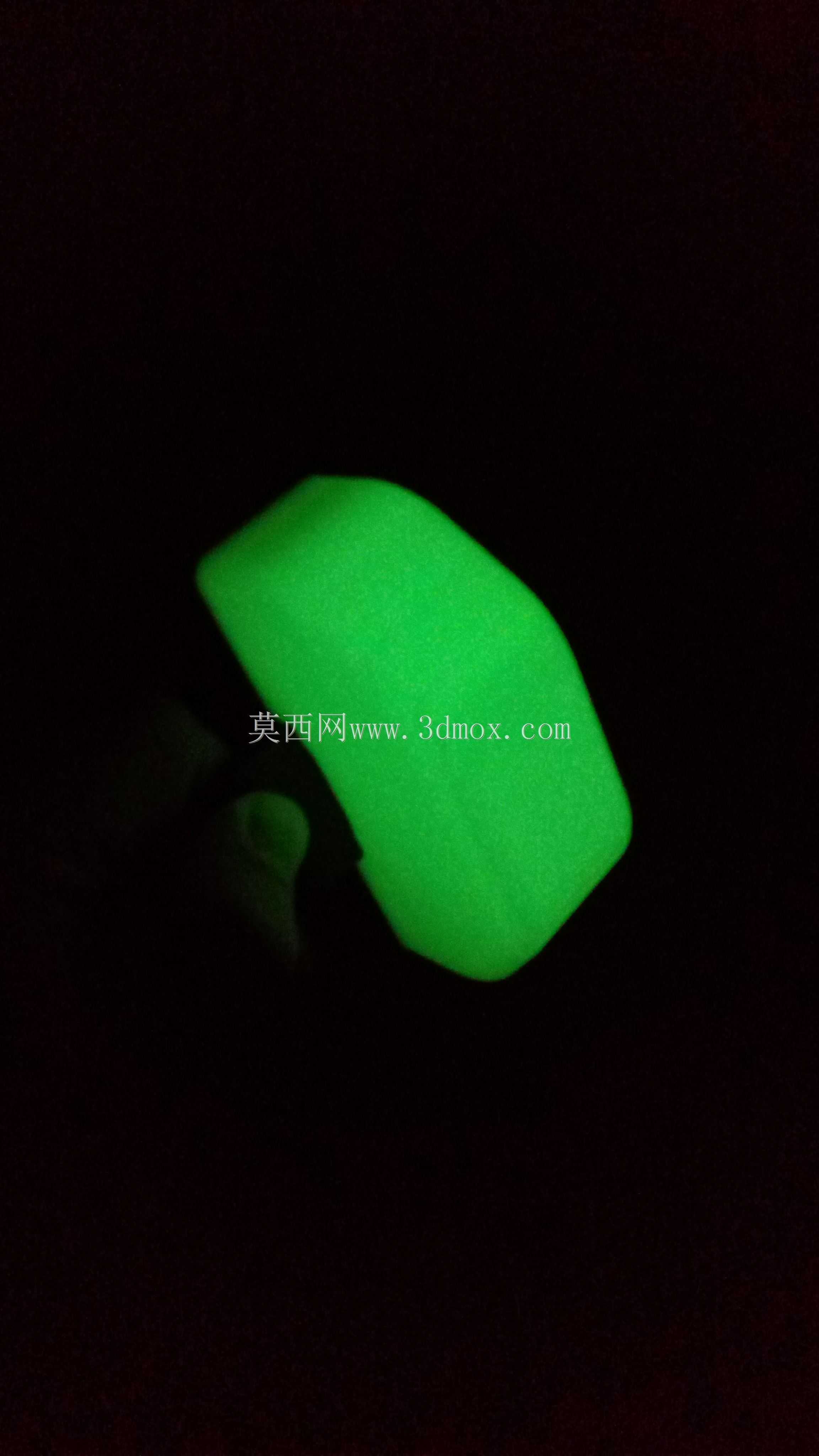

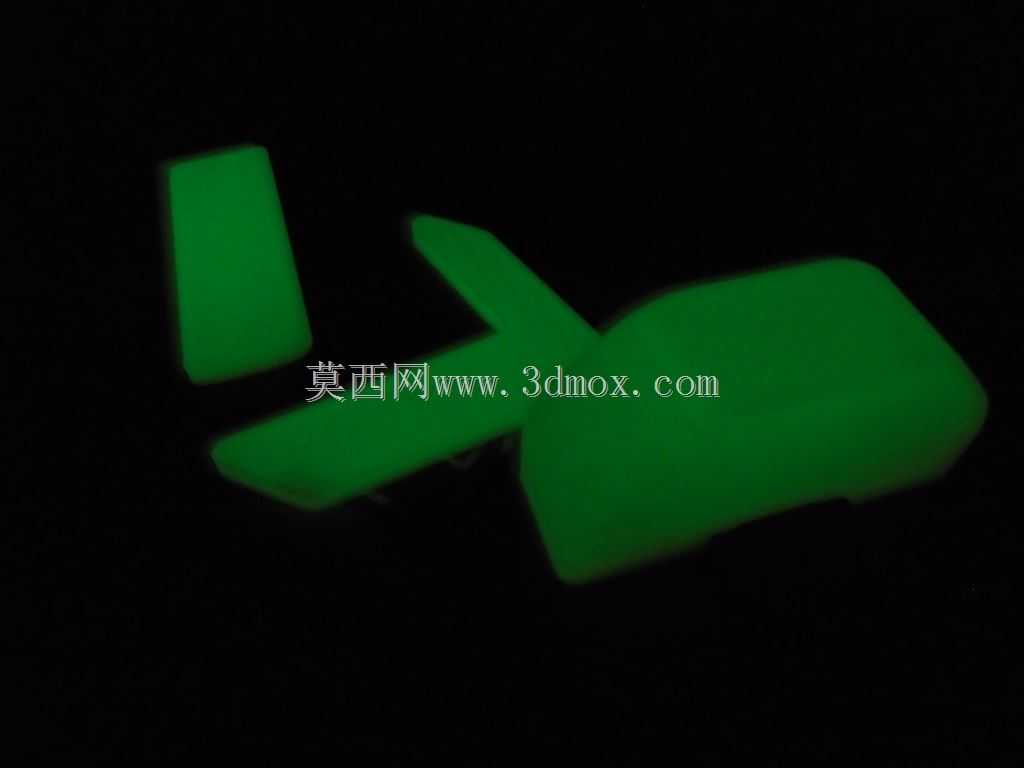

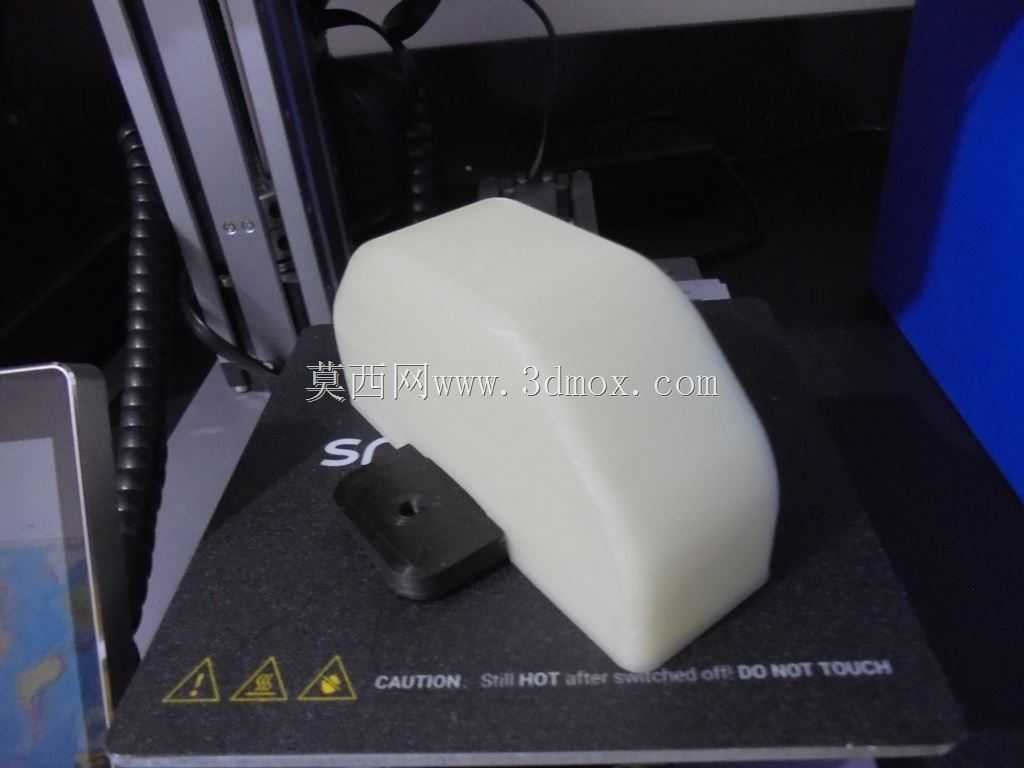

这款分体式应急报警灯是面向桌面级3D打印场景设计的功能配件，适配小型桌面制造设备的功能拓展需求，可在设备运行异常、加工完成、故障触发时提供醒目的视觉警示，也可作为小型桌面工位的独立应急提示装置使用，覆盖个人创客工坊、小型加工工位、桌面设备集群的状态提示场景。整套结构采用拆分式设计思路，将整体灯罩、安装底座、固定压条拆分为四个独立打印部件，无需添加支撑即可完成FDM工艺打印，每个部件的壁厚统一设置为2mm，既保证打印过程中不出现翘曲变形，也能让光线透过半透明打印耗材时形成均匀的漫反射效果，避免局部亮斑影响警示辨识度。建模阶段先确定安装边界：整套部件装配完成后最大外轮廓尺寸为120mm×80mm×45mm，底座预留的3mm安装孔位适配常用的M3螺丝，可直接固定在3D打印机框架的铝型材槽位上，也可通过背胶固定在光滑的工位台面，安装时不需要额外改造原有设备结构。画图时先绘制底座的定位特征，先画出底座的卡扣卡槽结构，再依次匹配上灯罩的弧形曲面、两个固定压条的安装孔位，绘制曲面时优先采用拉伸加拔模的方式构建主体，避免过度复杂的曲面导致打印层厚不均，所有边角都做了R1.5的圆角处理，既消除打印后的锐边，也减少打印过程中的应力集中。功能设计上，灯罩内部预留了10mm×20mm的灯珠安装空间，可直接嵌入常见的5V直插LED灯板，走线槽隐藏在底座与压条的贴合面之间，不会出现线材外露杂乱的问题，两个L型压条既可以压紧灯罩与底座的配合面，也能作为辅助固定结构调整安装角度，让警示灯光覆盖更大的可视范围。实际使用时，采用绿色半透明PLA耗材打印的灯罩透光率适中，在3米范围内即可清晰识别灯光状态，分体式结构也方便后期更换内部灯珠或者调整灯光颜色，不需要整体重新打印整套部件，单个部件损坏时可单独补打替换，降低使用成本。建模过程中所有配合面都预留了0.2mm的装配间隙，适配FDM打印的精度误差，打印完成后不需要额外打磨即可直接卡合装配，卡扣的扣合量设置为0.8mm，既保证装配后不会松脱，也能在需要拆解时徒手拆开，不需要借助额外工具。
