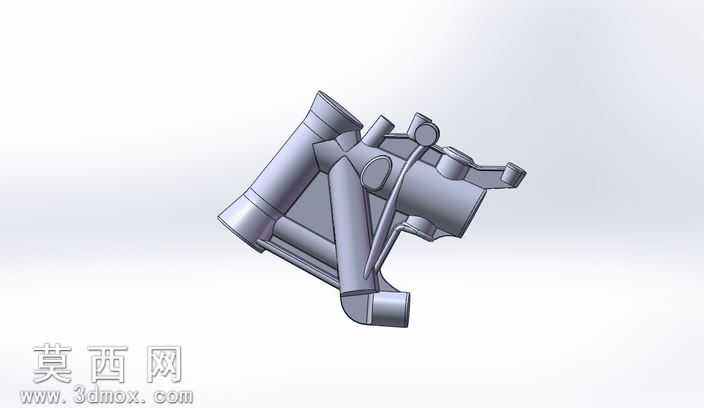

哈雷摩托转向头结构三维设计作品

本作品为哈雷摩托配套转向头的三维参数化建模成果，建模过程依托主流三维设计软件完成，全程遵循机械零部件设计的精度规范与装配逻辑。建模阶段首先梳理转向头的功能需求：作为摩托转向系统的核心承载连接件，需要同时承接方向把的操控力矩传递、前减震组件的安装定位、车架前部的铰接固定三大核心功能，因此建模初始便以功能分区为基础拆分建模模块，将整体结构划分为主套筒连接段、侧置安装支耳、加强筋支撑结构、附属管线固定位四个独立建模单元，每个单元均采用草图驱动特征的建模逻辑，先绘制各截面的精准轮廓草图，标注关键安装尺寸、配合公差基准，再通过拉伸、旋转、扫掠等基础特征搭建主体框架，针对支耳与主筒体衔接的应力集中区域，采用圆角过渡、加厚壁面的结构设计，同时通过布尔运算完成各单元的精准合并，确保整体结构无重叠面、无破面、无几何错误，可直接导出至工程图模块生成加工图纸，也可导入仿真模块完成力学性能验证。材质与渲染阶段，针对转向头的实际应用场景，主体结构赋予铸钢材质属性，调整材质的金属粗糙度、反光度参数还原铸钢件的哑光金属质感，对需要后期机加工的安装配合面单独赋予精加工钢材质，提升表面光洁度表现，渲染过程采用三点布光方案，主光源模拟工业展厅的顶光效果突出结构轮廓，辅光源补充暗部细节避免结构阴影过深遮挡关键造型，环境光添加微弱的冷色调反射提升金属材质的真实感，最终渲染效果清晰呈现转向头的所有结构细节，包括各安装孔的位置、加强筋的走向、支耳的角度，可直接用于产品展示、装配说明等场景。结构设计层面，充分考虑哈雷摩托的改装属性与使用强度需求，主套筒的内径尺寸匹配对应型号前减震的安装直径，筒壁厚度经过冗余设计满足重载行驶下的强度要求，侧置的多组安装支耳分别预留了刹车管线固定位、转向灯安装位、仪表支架固定位，无需额外打孔改装即可适配多数哈雷改装配件，各支耳与主筒体之间均设置了三角形加强筋结构，分散转向过程中产生的交变应力，避免长期使用出现支耳断裂的问题，整体结构的安装基准面统一，与车架、方向把、减震组件的配合位置均设置了定位凸台，降低实际装配时的对位难度，减少装配误差。设计思路上全程遵循工业设计的实用性优先原则，在还原经典哈雷转向头造型特征的基础上优化了原有结构的应力薄弱点，既保留了哈雷配件的硬朗机械美学，又提升了构件的实际使用寿命，建模过程中所有特征均保留参数化历史记录，可根据不同型号哈雷车型的尺寸需求快速调整参数，生成适配不同车型的转向头模型，大幅提升同系列产品的设计效率。
