哈雷摩托配套内部齿轮套管结构设计

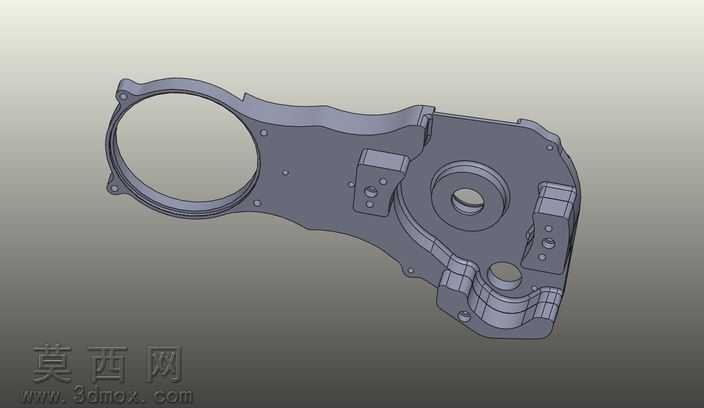

本作品为适配哈雷摩托传动系统的内部齿轮套管三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先通过草图绘制勾勒零件整体外轮廓，区分左侧大尺寸环形安装位与右侧集成齿轮腔的主体结构，对环形安装位的周向固定孔位、边缘定位凸台进行精准尺寸约束，保证与摩托对应安装基座的孔位完全匹配。针对右侧齿轮容纳腔体，建模时逐层构建内部齿轮啮合的避让空间、中心轴承安装孔、侧边定位销孔与加强筋结构，对零件表面的凹凸安装座、螺纹孔预留位采用拉伸切除与凸台拉伸组合的方式完成特征创建，所有圆角过渡、壁厚均匀性均经过参数校验，避免后续生产出现应力集中问题。渲染阶段采用哑光金属材质模拟铸铝零件的真实质感，对加工面与非加工面设置不同的粗糙度参数，加工孔位内壁添加轻微反光效果还原机加工特征，非加工外表面保留细微颗粒质感匹配铸造毛坯的表面状态，通过环境光遮蔽效果凸显零件的结构层次，清晰呈现各安装位、腔体、加强筋的空间位置关系。结构设计上充分考虑传动部件的受力特性，在齿轮腔与左侧环形连接臂的衔接位置设置渐变式加厚结构，分散传动过程中产生的交变载荷，各安装凸台均做圆角过渡处理，避免应力断裂风险；内部齿轮腔的尺寸公差经过合理预留，可适配对应规格的内齿轮组件安装，侧边的多个小型安装座用于固定传动附件与限位结构，中心孔位预留轴承安装台阶，保证齿轮转动时的同轴度要求。整体设计遵循机械传动部件的设计规范，兼顾安装适配性、结构强度与轻量化要求，完整还原了该齿轮套管的所有结构细节，可用于传动结构验证、装配模拟与生产加工参考。
