长杆类工件双端夹持定位工装结构

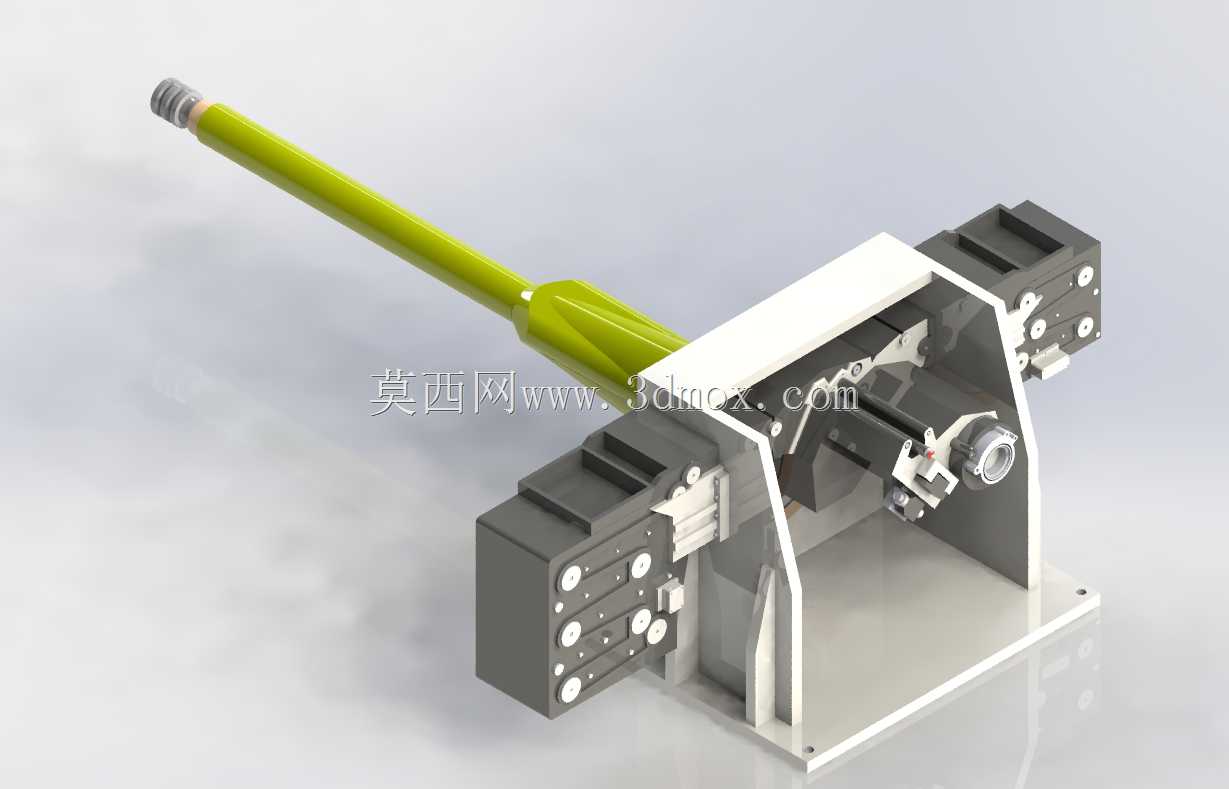

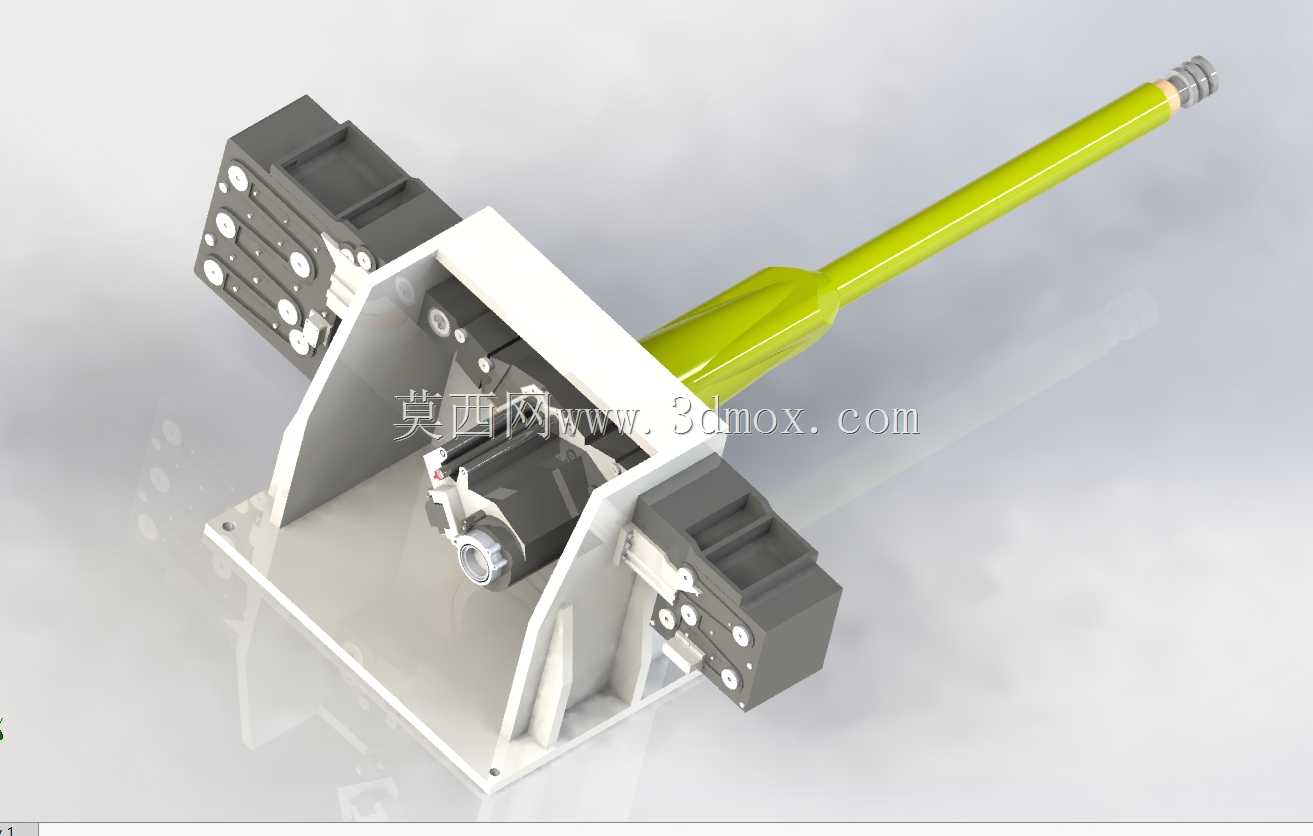

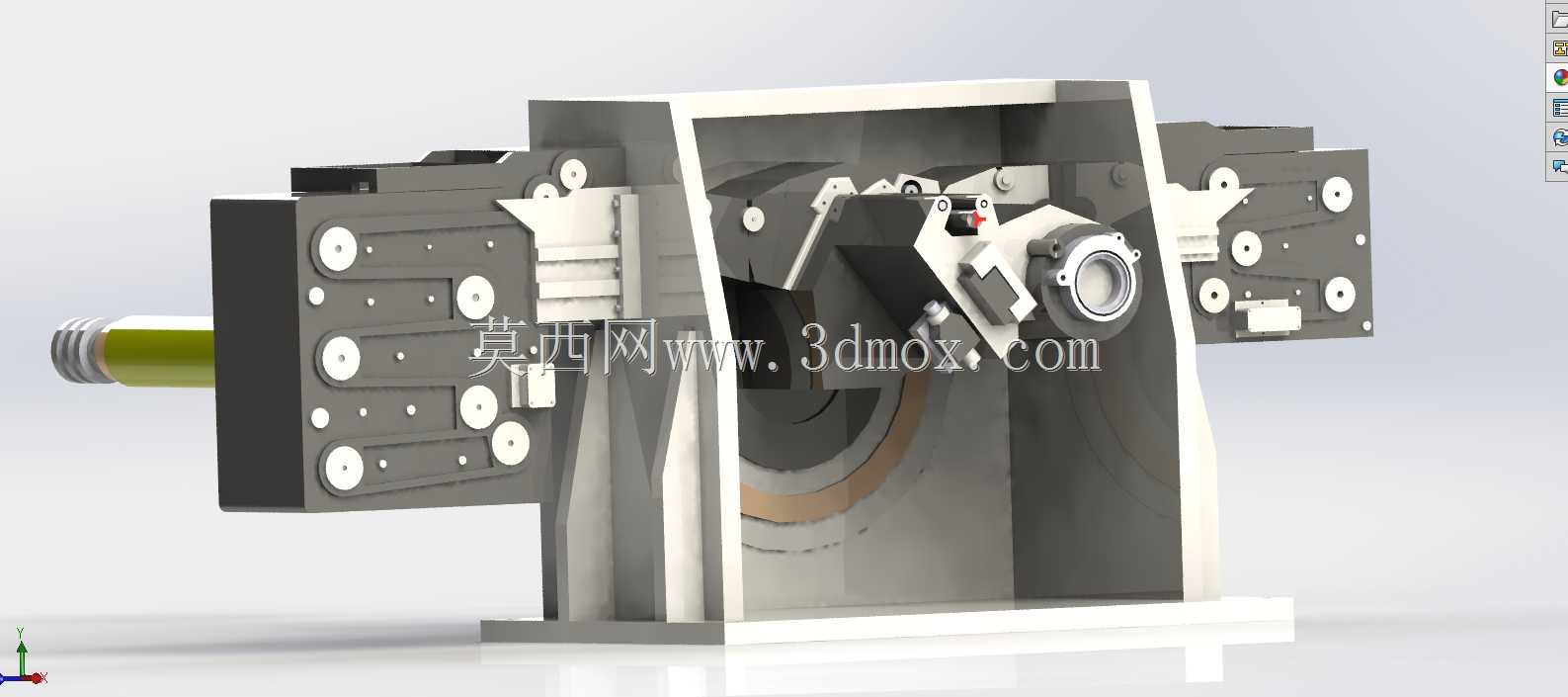

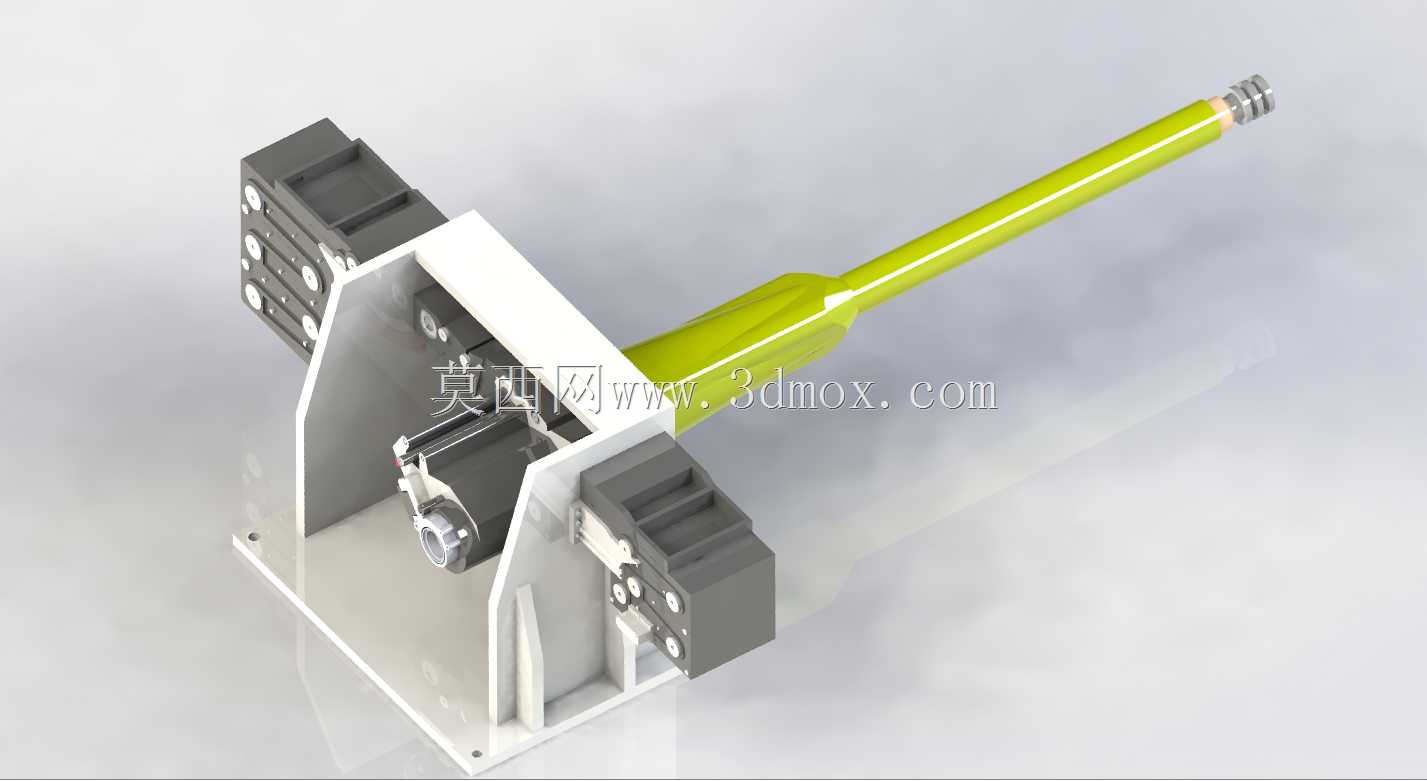

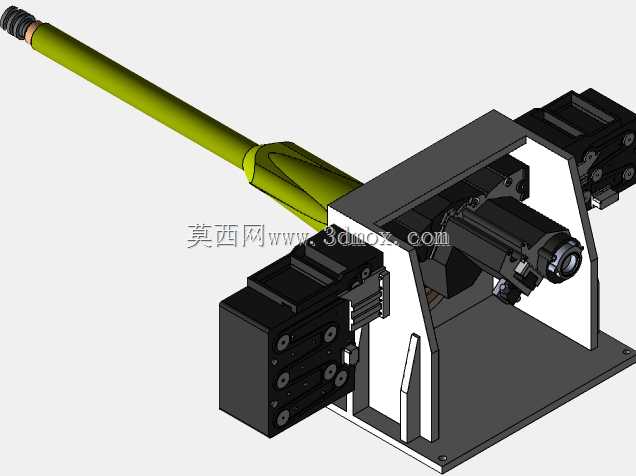

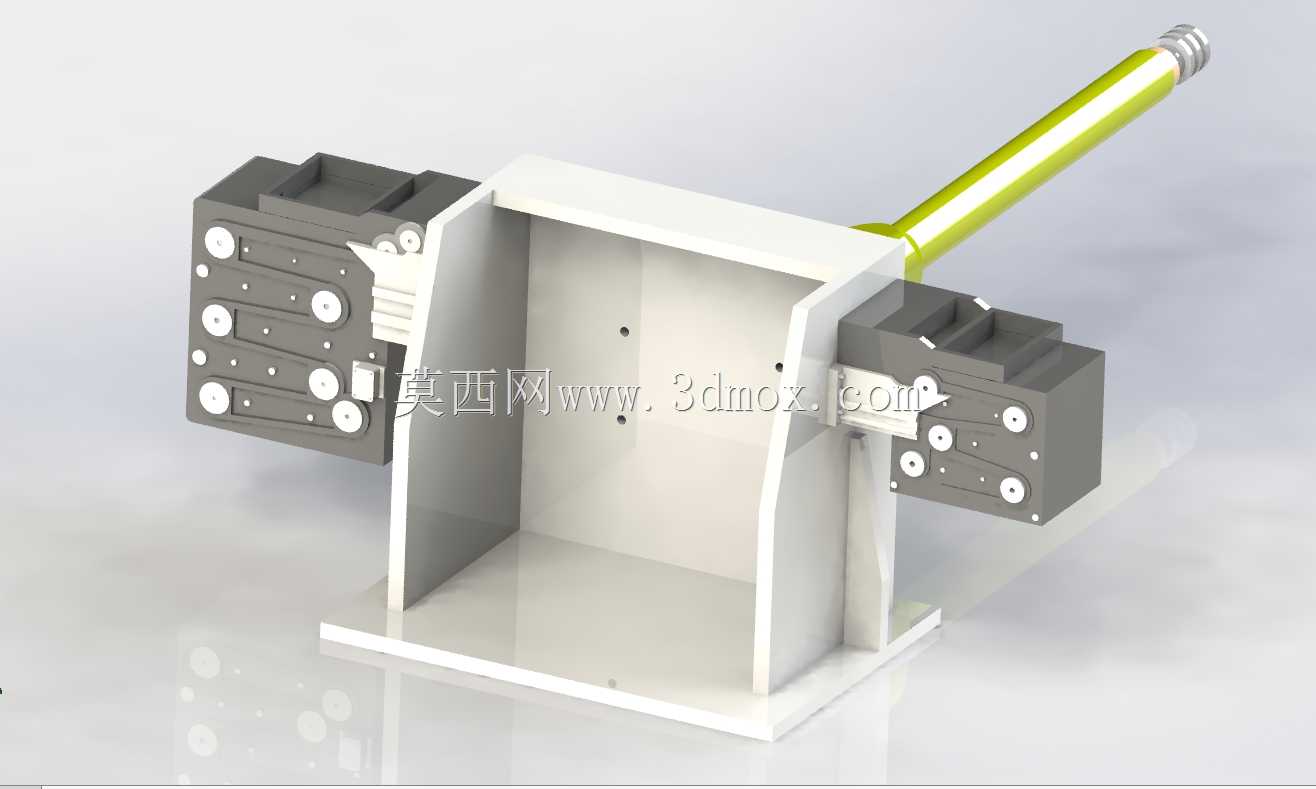

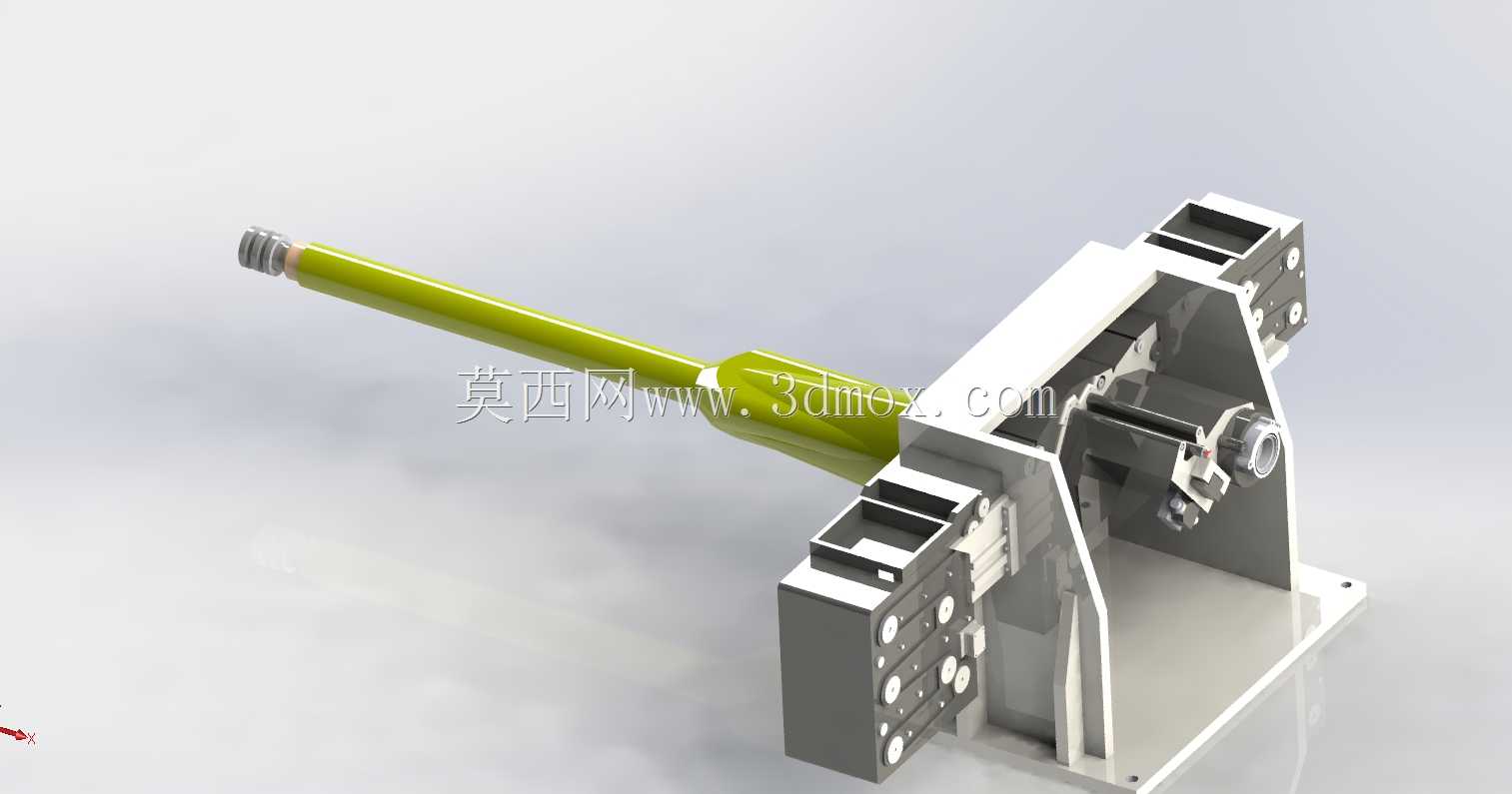

这套夹持定位工装主要面向长轴、杆类零件的加工、检测工序场景设计，常见于轴类零件端面铣削、径向孔加工、形位公差检测、表面涂覆等工序的工件固定环节，适配直径范围在10mm-35mm之间的细长杆类工件，可有效规避细长工件装夹时的挠度变形问题。从结构布局来看，工装采用卧式对称双夹持座设计，底座为整块加工的安装平板，底部预留四个沉头安装孔，可直接固定在机床工作台、检测平台或者流水线工位的安装基面上，整体安装边界尺寸控制在长420mm、宽280mm、高210mm范围内，不会占用过多工位空间，适配多数中小型加工设备的工作台安装尺寸。两侧夹持单元采用模块化设计，每个夹持座集成了三瓣式弹性夹头与直线导向锁紧结构，夹头内孔可根据工件直径快速更换，装夹时通过侧方的锁紧旋钮驱动夹头径向收缩，既能保证足够的夹持力避免工件加工时窜动，又能通过弹性夹头的均匀受力避免夹伤工件表面，针对表面精度要求高的杆类零件，还可在夹头内壁粘贴聚四氟乙烯防护垫进一步降低装夹损伤风险。中间的支撑座采用V型定位面设计，可对长杆工件的中部形成辅助支撑，根据工件长度不同，支撑座可沿底座上的T型槽调整固定位置，适配长度在200mm-380mm之间的不同规格杆类工件，调整时松开支撑座底部的锁紧螺栓即可滑动移位，对位完成后锁紧即可固定，无需复杂的调校步骤。设计过程中重点考虑了装夹同轴度的保证，两侧夹持座的安装定位面采用一次装夹加工成型，同轴度公差控制在0.02mm以内，工件装夹完成后无需额外打表找正即可保证两端的回转中心重合，可大幅缩减工序准备的辅助时间。工装的操作侧预留了足够的操作空间，锁紧旋钮的位置符合人体工学设计，操作人员站在工装正前方即可完成两侧夹头的锁紧与松脱操作，单工件装夹耗时可控制在10秒以内，适配中小批量零件的加工节拍需求。夹头与锁紧机构的运动部件均设计了防尘护罩，可阻挡加工过程中产生的切屑、粉尘进入运动副间隙，日常维护仅需定期在导向面涂抹少量润滑脂即可，无需复杂的拆解保养。
