多工位联动回转式夹持定位工装结构

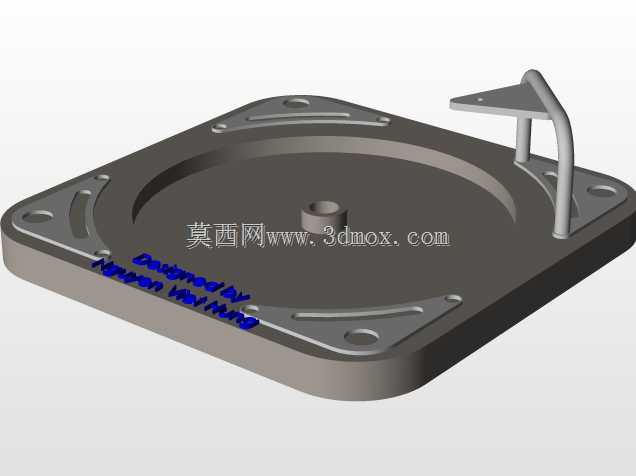

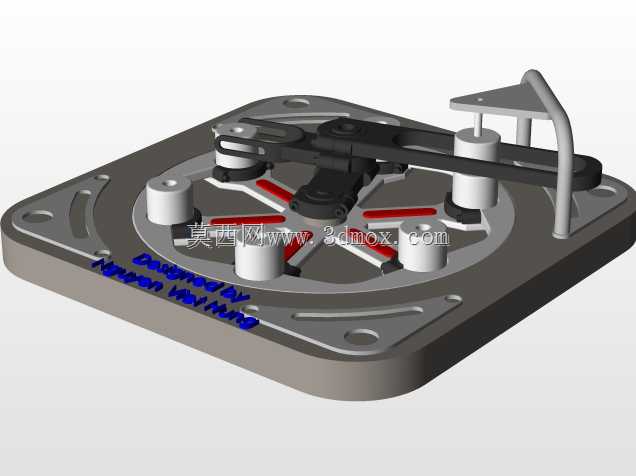

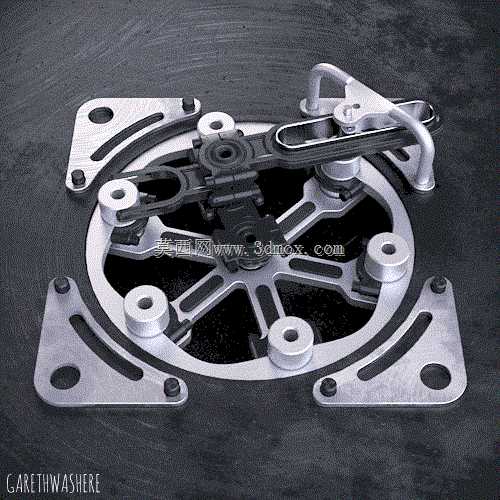

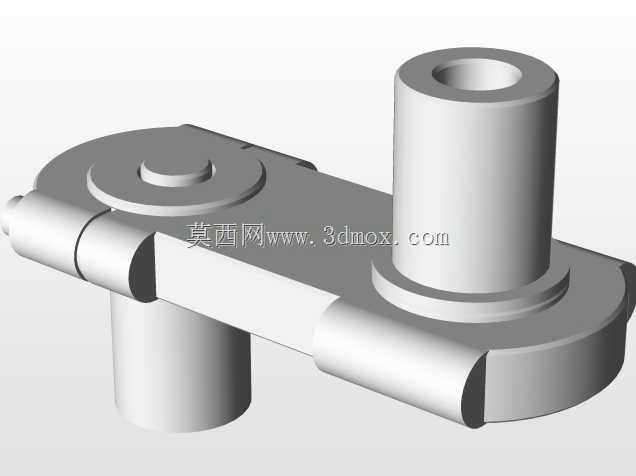

该结构主要面向小尺寸异形零件的多工序同步加工场景，常见于精密零部件的铣削、钻孔、检测工位的工件装夹环节，可在单台设备上完成多工位同步装夹定位，减少工件反复拆装带来的定位误差，适配小批量多品种零件的柔性生产需求。整套结构以方形安装底板为承载基座，底板边缘预设的沉头安装孔可直接固定在机床工作台或者检测平台的T型槽上，安装边界与常规150mm行程小型加工设备的工作台面适配，不需要额外加装过渡连接板。核心传动采用平面连杆联动结构，单动力输入即可带动周向分布的四个夹持压头同步动作，压头下方配套带定位止口的圆柱支撑座，工件放置在支撑座上后，联动机构驱动压头同步下行压紧，四个工位的压紧力保持一致，避免单工位压紧力偏差导致的工件变形。结构上的弧形弯管为手动操作的动力输入手柄，扳动手柄即可通过连杆组件带动所有夹持端完成开合动作，手柄的操作行程经过限位结构约束，不会出现过压损坏工件或者行程不足导致夹持失效的问题。支撑座与底板之间采用定位销配合螺栓固定，可根据待加工工件的外形尺寸更换不同规格的支撑座与压头，不需要改动主体连杆结构，换型调整时间可控制在十分钟以内。底板上的环形凹槽用于收集加工过程中产生的切屑或者检测用的辅助介质，避免杂物堆积在传动连杆的铰接位置影响动作顺畅度，铰接位置均采用自润滑衬套配合，长期往复动作也不会出现卡滞问题。周向分布的夹持工位围绕中心回转区域布置，若配套小型分度盘使用，可在单次装夹后完成工件多个面的加工工序，进一步压缩工序流转的辅助时间。整套结构的传动部件均外露在底板上方，日常维护时可直接对铰接点加注润滑脂，不需要拆解主体结构，压头的压紧端面镶嵌有软性防滑垫片，夹持表面粗糙度要求较高的工件时不会产生压痕，适配有色金属、工程塑料等易损伤材质零件的装夹需求。
