防水型铝制电缆穿隔密封套管结构

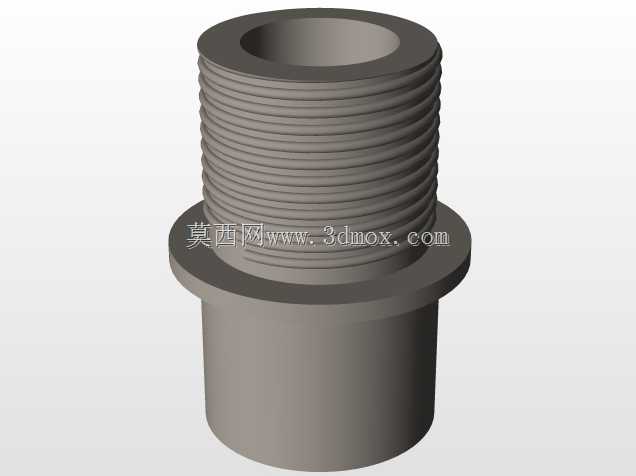

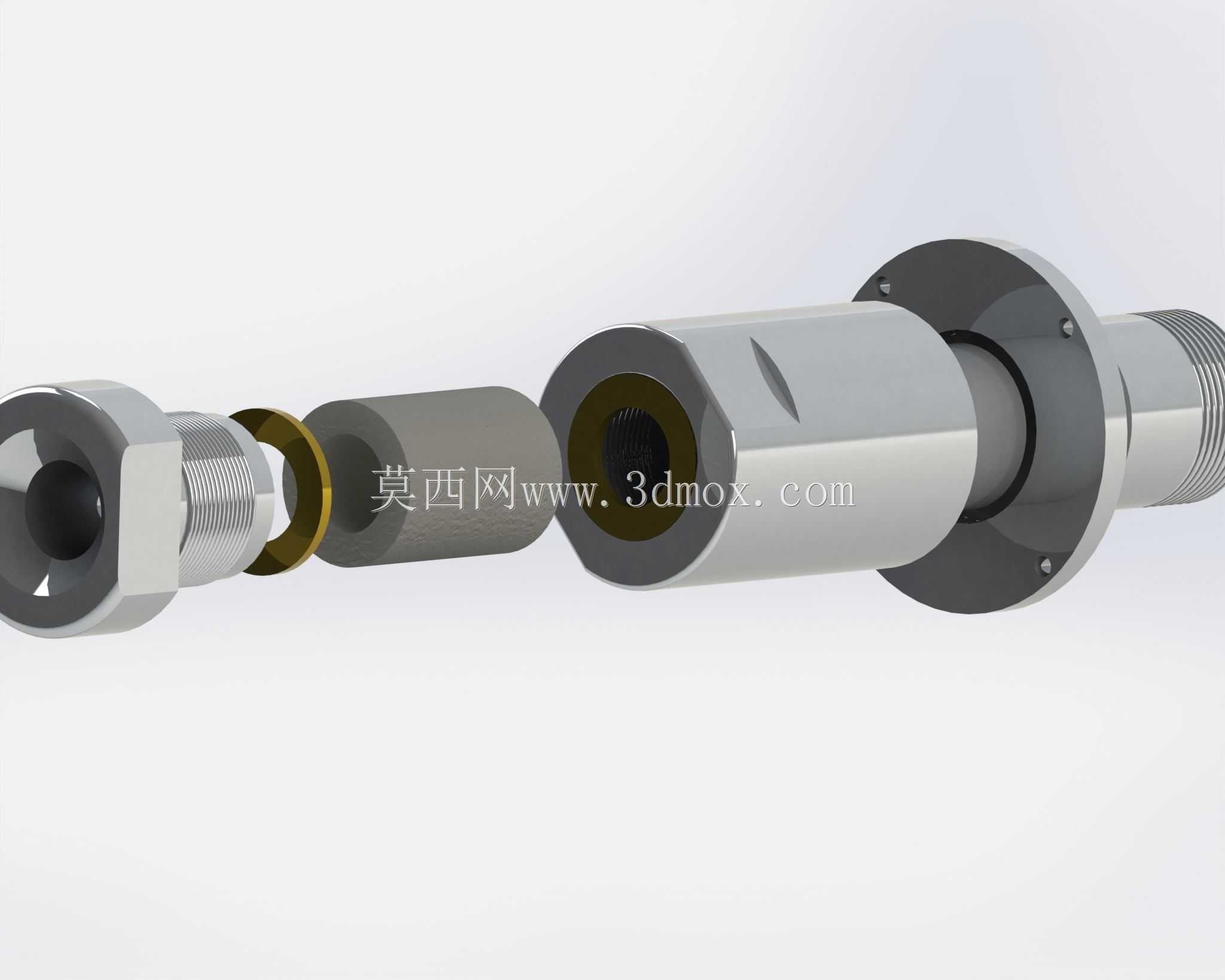

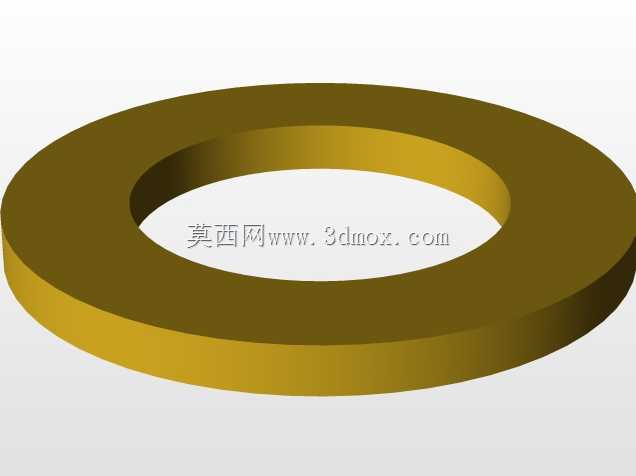

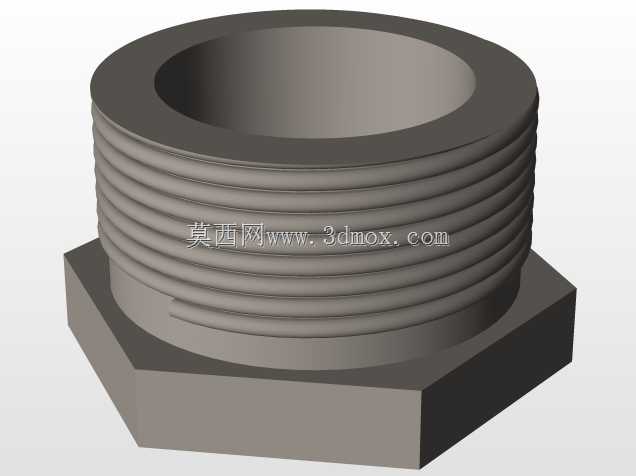

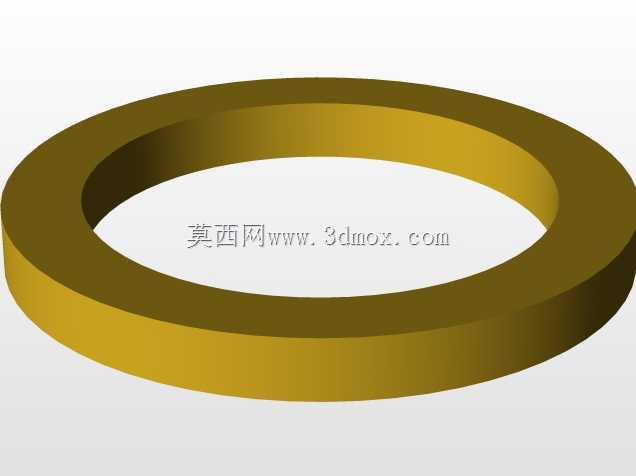

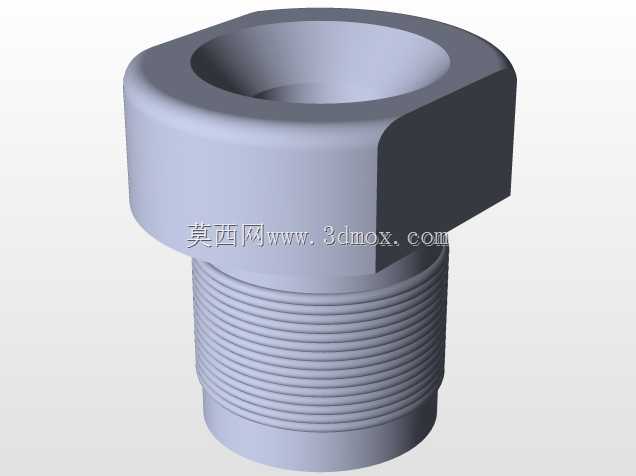

这款铝制电缆套管主要应用在需要线缆穿隔密封的工业场景中，比如户外电气柜侧壁穿线、水下设备舱体线缆引出、船舶舱壁电缆贯穿这类对防水有硬性要求的安装位置，核心作用是让电缆穿过刚性壁面的同时，阻断壁面两侧的液体渗漏通道，可承受最高4巴的水压渗透，满足多数低压涉水设备的穿线密封需求。从结构设计来看，整个组件采用分体式装配思路，主体套管采用铝合金材质加工，兼顾轻量化与结构强度，不会在舱壁或柜体上增加过多额外负重，同时铝合金的抗腐蚀特性也能适应户外潮湿、轻度盐雾的使用环境。组件一端加工有外螺纹结构，配套锁紧螺母可以将整个套管牢牢固定在预设好的安装开孔上，法兰盘与安装壁面之间可加装密封垫片进一步强化静密封效果；内部设置有弹性密封环，当端部的压紧接头旋紧时，会轴向挤压弹性密封件使其径向收缩，紧紧包裹住穿过的电缆外护套，填充电缆与套管内壁之间的所有间隙，阻断水的渗漏路径。在安装边界上，设计时需要提前在安装壁面上加工对应尺寸的光孔，孔位边缘需要去除毛刺避免划伤密封件，套管穿过开孔后从另一侧旋紧锁紧螺母，保证法兰端面与壁面完全贴合无翘曲；穿线时需要根据实际选用的电缆外径匹配对应规格的弹性密封环，保证密封环的内孔与电缆外径差值控制在合理范围，避免压紧后密封不严或者压伤电缆外护套。整个结构没有复杂的异形曲面，加工时主体部分采用常规车削工艺即可完成，密封环采用标准耐油橡胶材质，采购与替换都十分方便，装配过程不需要特殊工装，普通钳工借助常规扳手就能完成现场安装。在实际选型使用时，需要注意穿入电缆的外径不能超过套管的内孔通径，同时要确认安装位置的壁面厚度在套管的适配夹持范围内，避免出现螺母锁紧行程不足导致固定不牢的问题；如果应用在有振动的设备上，还可以在锁紧位置加装防松垫圈，避免长期振动导致螺母松动影响密封与固定效果。这种穿线结构相比传统的电缆格兰头，更长的套管主体可以对穿过壁面的电缆起到一定的支撑保护作用，避免电缆在壁面开孔位置因为长期弯折出现外护套破损的问题，尤其适合电缆直径较大、布线时存在一定径向受力的穿线场景。
