工业离心式排气通风机结构设计

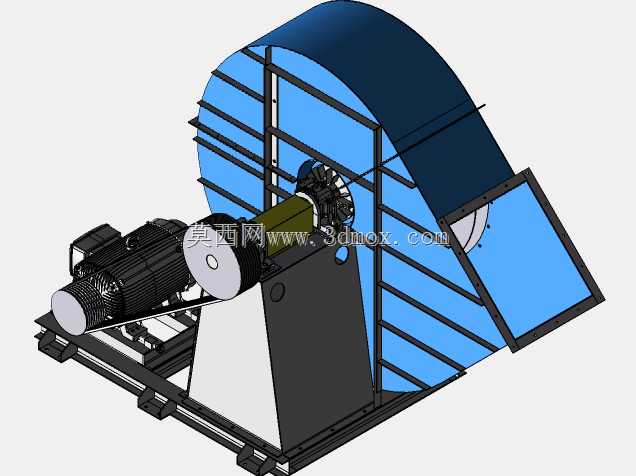

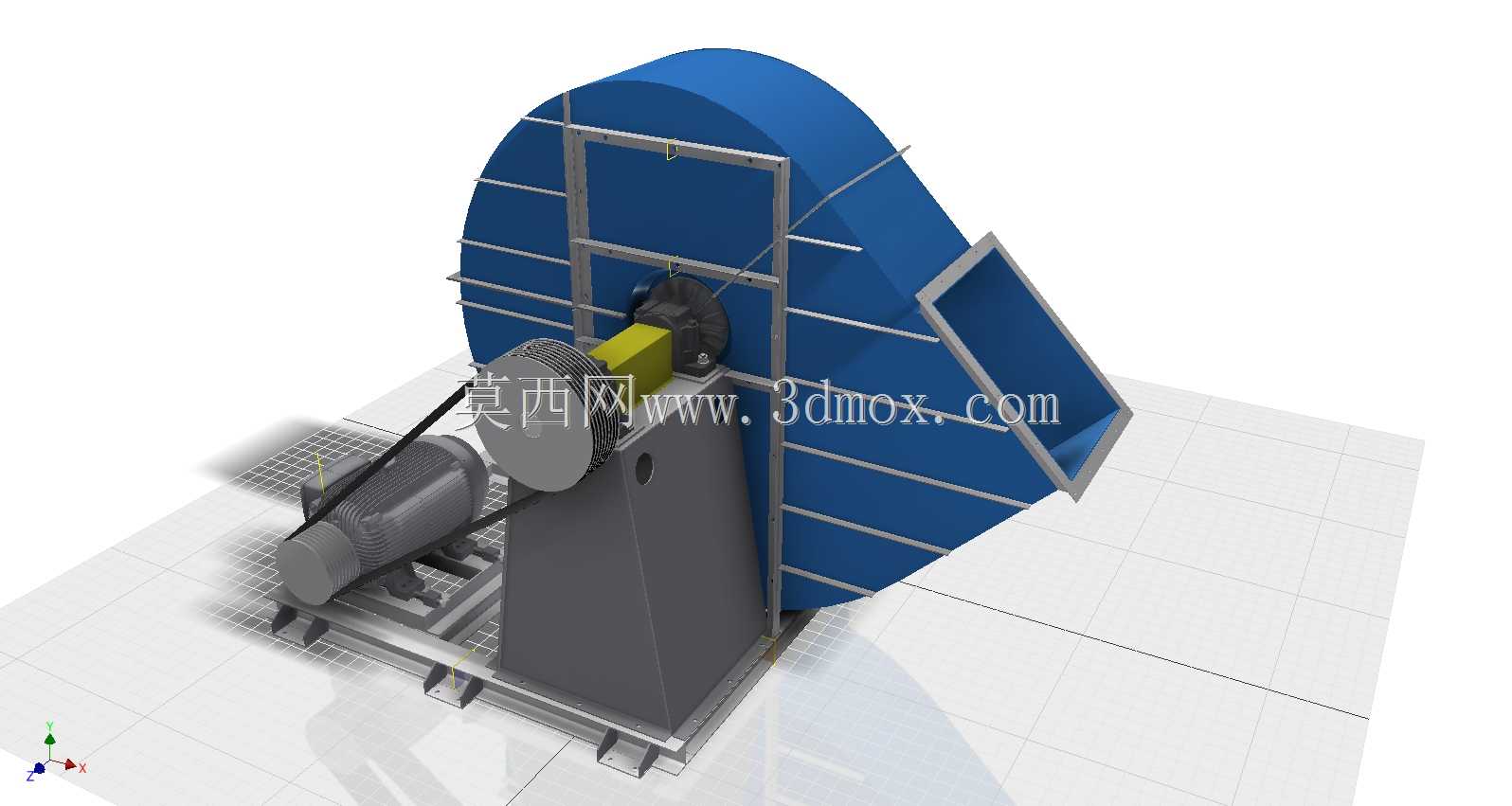

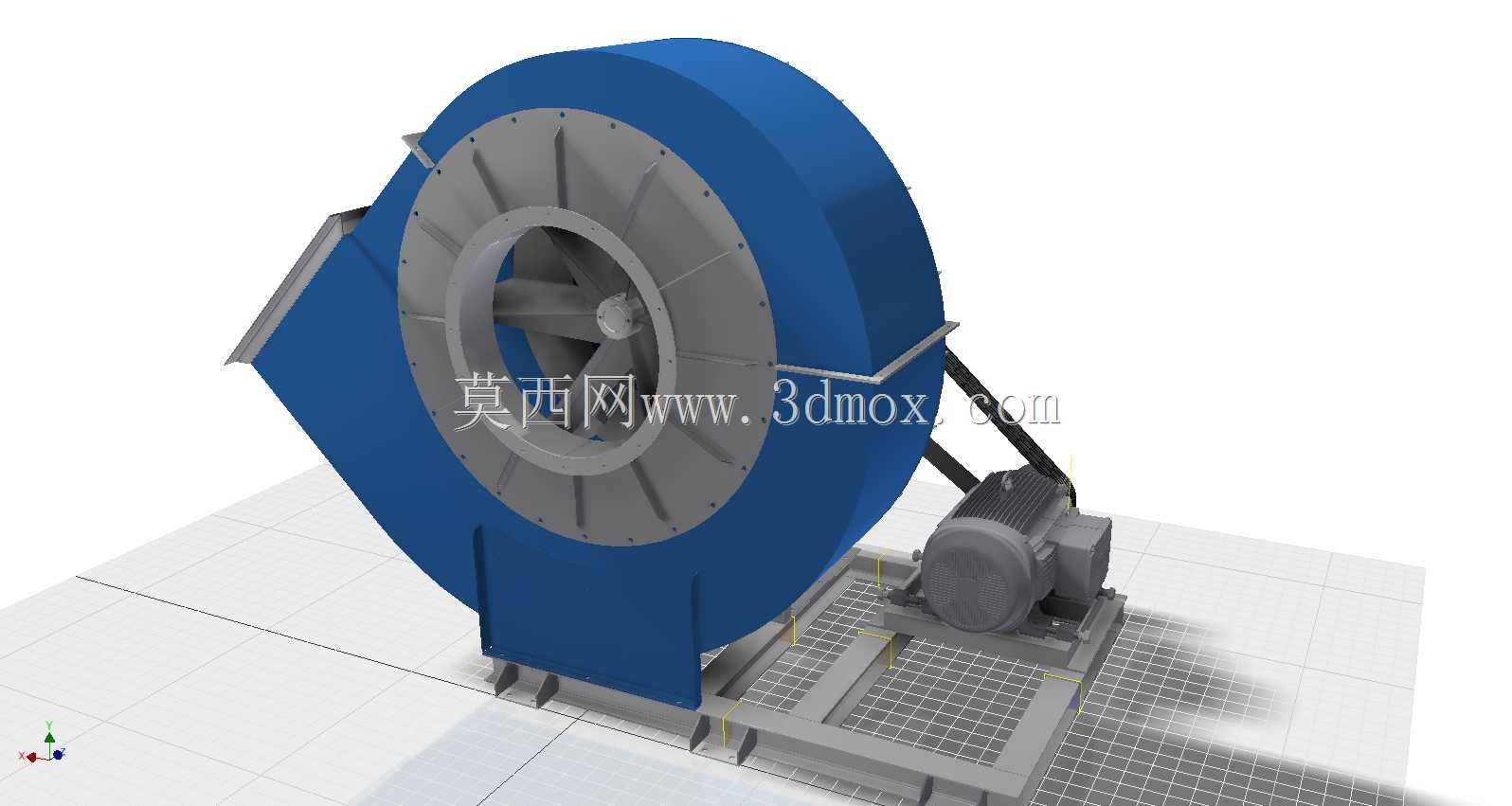

这类离心式排气设备常应用在厂房车间通风换气、工业除尘系统排风、生产工序废气收集输送场景中，依靠叶轮高速旋转产生的离心力提升气体压力，完成空气或含尘气流的定向输送，区别于轴流风机的大风压低扬程特性，这类设备能提供更高的出口风压，适配长距离管道输送、带阻力过滤段的通风系统需求。从结构设计逻辑来看，建模时优先确定核心性能参数对应的叶轮直径与蜗壳型线，蜗壳采用对数螺旋线的截面变化规律，保证气流在壳体内匀速扩压，减少局部涡流带来的能量损耗；进风口采用收敛式流线型设计，对齐叶轮入口截面，降低气流进入叶轮时的进气阻力。传动部分采用皮带轮减速结构，匹配异步电机的输出转速与叶轮工作转速，皮带传动的设计能缓冲启动冲击，也方便后期根据工况调整转速比，电机安装座预留长条形调节孔，用于安装时调整皮带张紧度，避免传动打滑。设备的安装边界需要重点核算底座的地脚螺栓孔位间距，整体重心落在底座支撑框架的形心范围内，避免运行时产生额外振动，机壳侧面设置检修门结构，方便后期清理叶轮积灰、检查轴承磨损情况，出风口采用方形法兰接口，匹配常规通风管道的连接尺寸，可根据安装方向调整法兰的朝向适配不同管路走向。建模过程中先绘制叶轮的叶片型线，通过圆周阵列完成叶轮整体结构，再依次绘制蜗壳的各个截面通过放样生成壳体实体，传动部分的轴、轴承座、皮带轮优先调用标准件库的对应规格，减少重复建模工作量，最后完成底座机架的型材搭建，焊接位置预留合理的焊接收缩余量，装配完成后校验转动部件与静止壳体的间隙，避免运行时出现刮蹭干涉，同时核算整体重量分布，确认吊装点位置的结构强度满足安装搬运需求。
