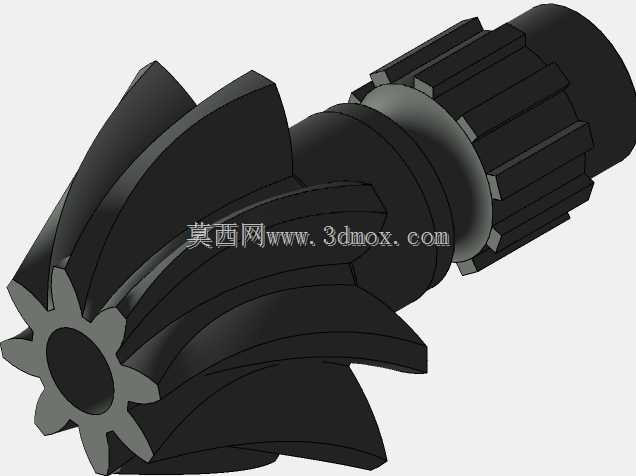

在重载传动系统的布局设计中,相交轴动力传递的工况一直是结构设计的难点,尤其是在需要兼顾大扭矩承载、传动平稳性与安装空间限制的场景下,带集成花键轴段的螺旋锥齿轮是非常典型的解决方案。这类零件的齿部采用螺旋齿形设计,相比直齿锥齿轮,其啮合过程是逐步进入、逐步退出的,重合度更高,传动过程中冲击载荷小,运行噪音更低,能够适应中高速、大扭矩的动力传递需求,常见于车辆驱动桥主减速器、机床主轴传动箱、工程机械行走驱动单元等需要改变动力传递方向的部位。
从结构设计逻辑来看,该零件将锥齿轮齿部与花键轴段做了一体化设计,省去了齿轮与轴之间的键连接、过盈配合等装配环节,既减少了装配累积误差,也提升了整体的扭转刚度,避免了配合面在交变重载下出现松动、微动磨损的问题。齿部的螺旋角设计需要匹配配对齿轮的参数,保证啮合时齿面接触印痕处于合理区间,避免偏载导致的齿面早期点蚀、断齿失效;轴端的花键结构采用矩形花键齿形,定心精度高,承载能力强,能够方便地与配套的传动轮毂、联轴器部件连接,实现动力的输出或输入。
在安装边界的考量上,这类集成式齿轮轴的轴向定位通常依靠轴段上的台阶面实现,中间的光轴段用于适配支撑轴承的安装位,设计时需要预留轴承的安装空间、润滑通道位置,同时要校核轴段的挠度,确保在额定载荷下轴的变形量在允许范围内,避免齿面啮合错位。齿部的背锥、齿顶圆尺寸需要匹配传动箱的内部腔体空间,保证运转时不会与箱体内壁、其他相邻传动件发生运动干涉;花键段的长度、齿形公差需要匹配对接零件的配合尺寸,保证装拆便利性的同时,避免花键配合出现间隙过大导致的冲击问题。
实际应用中,这类螺旋锥齿轮轴的齿面通常会做硬化处理,提升齿面的耐磨性能与接触疲劳强度,芯部则保持较好的韧性,能够承受冲击载荷。在建模过程中,齿形的渐开线、螺旋线轨迹需要严格按照啮合参数生成,保证齿面的曲率符合啮合要求,花键部分的齿距、齿厚公差也需要对应配合等级做参数化设置,方便后续根据不同的载荷需求调整参数,适配不同功率等级的传动系统设计。
