川崎摩托艇燃油箱加油口颈结构设计

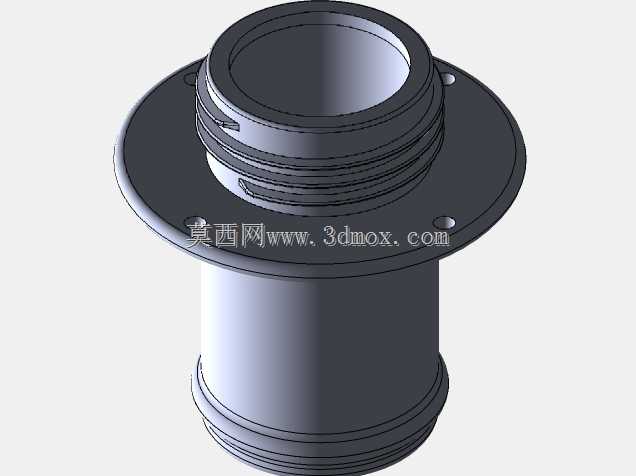

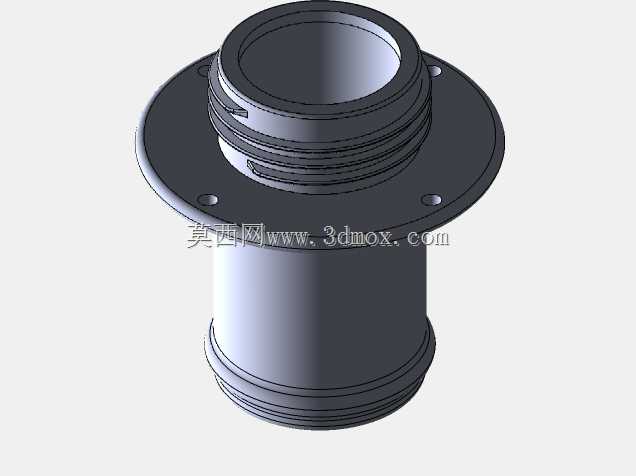

该部件作为小型水上动力载具燃油系统的外露衔接构件，核心作用是连通燃油箱腔体与外部注油管路，同时承担密封防漏、安装定位、适配油箱盖锁紧的多重功能，在川崎JS440/550系列摩托艇的燃油补给链路中属于不可替代的接口类零件。从实际使用场景来看，这类加油口颈长期处于高湿高盐的水上作业环境，上部外露于艇身甲板的安装位，下部直接插入燃油箱内部，既要承受注油时燃油的瞬时冲刷，还要长期耐受汽油组分的溶胀腐蚀，同时需要匹配艇身行驶过程中的持续振动，避免出现连接松动、密封失效导致的燃油渗漏风险。设计阶段首先锁定了安装边界的适配性：上部采用带均布安装孔的圆形法兰结构，法兰盘的孔位完全对应艇身甲板以及油箱上盖的预装螺孔位置，安装时可通过螺栓直接压合密封垫完成固定，不需要额外设计转接支架，法兰盘的厚度经过校核，能够在螺栓锁紧力矩下保持平面度，不会出现翘曲导致的密封间隙。上部的外螺纹段专门适配同系列原厂油箱盖的锁紧螺距，螺纹根部设计有退刀槽，同时预留了密封胶圈的安装槽位，油箱盖旋紧后胶圈可完全压合在螺纹根部的端面上，阻断行驶过程中浪涌、雨水进入油箱的路径，也能避免油箱内燃油挥发溢出。下部的筒体段做了阶梯变径设计，插入油箱的部分外径略小于法兰安装位的开孔尺寸，装配时可直接穿入油箱开孔，筒体下端做了圆弧过渡收边，避免注油时燃油在筒壁形成紊流喷溅，筒体下部的外环槽用于卡装油箱内部的密封胶圈，与法兰面形成上下两道密封，完全阻断燃油从安装缝隙渗漏的可能。材质选型上充分考虑了接触汽油的使用需求，尼龙或者ABS材质的耐汽油溶胀性能完全满足长期使用要求，同时这两类材质的自重较轻，不会额外增加艇身上部的重量负载，注塑成型的加工方式也能保证批量生产时的尺寸一致性，法兰盘上的安装孔、螺纹段的螺距精度都能稳定控制在装配公差范围内。实际装配过程中，只需要在法兰下端面和筒体下部环槽分别套上耐油橡胶密封垫，将筒体从甲板上方穿入油箱开孔，对齐法兰孔位锁紧固定螺栓，再旋合配套的油箱盖即可完成安装，不需要复杂的调校工序，后期维护更换时也能快速拆装，不需要对周边结构做破坏性拆解。结构设计上规避了直角应力集中的问题，法兰与筒体衔接的位置做了大圆角过渡，能够承受艇身行驶过程中持续颠簸带来的交变载荷，不会在衔接位置出现应力断裂，螺纹段的牙型做了圆角处理，反复旋合油箱盖也不会出现牙型磨损导致的锁紧失效问题。
