五叶曲面螺旋桨结构设计方案

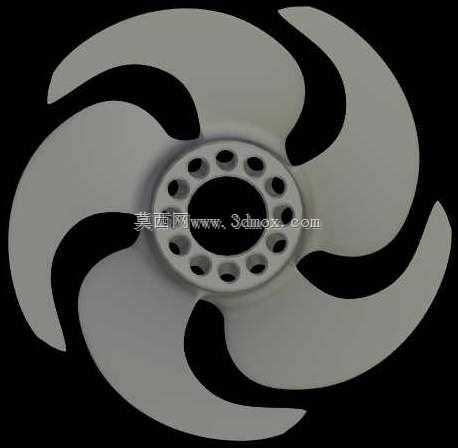

这款五叶曲面螺旋桨的结构设计，核心围绕流体介质下的动力传递效率展开，可适配小型流体输送设备、风冷散热系统、低载荷水上推进装置等多个应用场景，在实际设备运行中承担将旋转轴的扭矩转化为流体轴向推力的核心作用。从安装边界来看，中心轮毂采用带均匀安装孔的法兰式结构，中心通孔与驱动轴的配合公差可根据实际选型调整，周边环形排布的12个安装孔可适配标准紧固件，安装时无需额外定制转接件，能直接与对应规格的驱动输出轴端完成锁紧固定，轮毂的轴向厚度经过校核，可承受额定转速下的扭矩载荷，不会出现轴端配合松动的问题。叶片部分采用大后掠曲面构型，每片叶片的型线从轮毂根部到叶梢逐步完成曲率过渡，叶根位置的厚度大于叶梢，既保证了根部与轮毂连接位置的结构强度，避免高速旋转时出现叶片根部断裂的问题，又能通过叶梢的薄型截面降低流体切割阻力，减少运行过程中的紊流损耗。五片叶片采用等夹角均匀排布的布局，旋转过程中动平衡表现更稳定，相比三叶、四叶同直径桨叶，相同转速下能输出更平顺的推力，同时降低运行时的振动传导，减少与之连接的驱动部件的疲劳损耗。设计过程中针对叶片的曲面弧度做了多轮迭代，叶片的扭转角从根部到叶梢逐步递减，可保证不同半径位置的叶片截面都保持合理的攻角，避免出现叶根位置攻角过大导致的流体分离问题，也能防止叶梢位置攻角过小造成的推力不足。在实际选型适配时，可根据设备的额定转速、需要的推力或风量参数，匹配对应尺寸的桨叶规格，安装时需注意叶片与周边护罩或流道壁面保留足够的安全间隙，避免旋转过程中出现剐蹭，同时要保证驱动轴的同轴度公差在允许范围内，防止额外的径向载荷影响桨叶和轴承的使用寿命。这类曲面螺旋桨在风冷散热场景中，可带动空气形成稳定的轴向气流，带走换热部件的热量；在小型水上推进场景中，可推动水体形成反向作用力带动设备行进，不同场景下可根据介质密度调整叶片的厚度和曲面参数，保证结构强度与运行效率的平衡。
