立柱式多自由度云台监控摄像设备结构

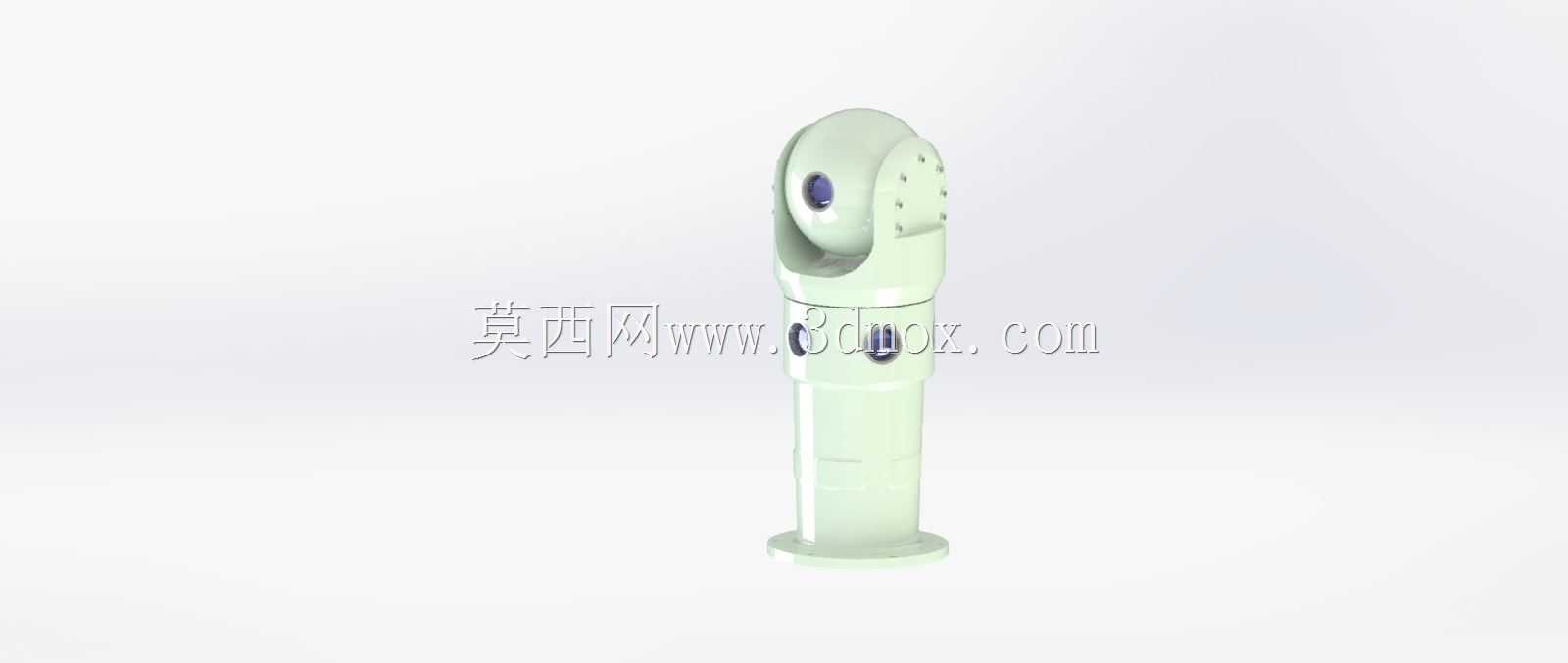

这款立柱式云台摄像设备的结构设计，首先围绕户外固定点位的长期监控需求展开，整体采用立式柱装结构，底部为带安装孔的法兰式基座，可直接通过膨胀螺栓固定在混凝土基座、金属塔架或者建筑外立面的承重结构上，安装时需预留基座周边至少150mm的操作空间，方便后期维护时的接线与角度校准作业。设备的回转支撑部分集成在立柱中段，内置双轴转动结构，水平方向可实现360度无死角回转，垂直俯仰角度覆盖-15度到90度范围，能够满足周界环视、高点俯拍、低空目标追踪等不同场景的视角需求，在军事禁区、边境管控点位、重要仓储库区这类需要全时段无盲区监控的场景中，这种结构可以避免普通固定摄像头存在的视野死角问题。

从结构设计的细节来看，整机外壳采用一体化流线型造型，上下转动关节处做了圆弧过渡处理，既可以降低户外强风环境下的风阻系数，减少风载对设备转动精度的影响，也能避免雨水、沙尘在接缝处堆积，配合接缝处的嵌入式密封胶条，可满足户外露天环境的长期防护需求。镜头舱采用独立密封设计，前端的光学视窗使用高强度透光材料，周边做了遮光檐结构，可减少正午阳光直射、夜间强光直射造成的画面眩光问题，视窗内侧预留了加热模块安装位，在低温高湿环境下可自动启动加热，避免视窗结霜起雾影响成像效果。

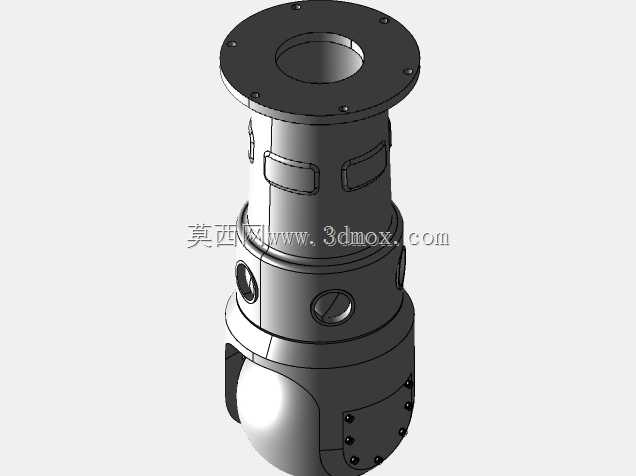

设备的内部走线全部通过中空的立柱结构排布，从底部基座的接线仓直接连通到顶部镜头舱，避免线缆外露造成的老化、拉扯损坏问题，转动关节处的线缆预留了足够的回转余量，不会在设备连续转动时出现线缆缠绕、拉扯断裂的情况。在结构强度设计上，立柱主体采用等径薄壁壳体结构，壁厚根据不同安装区域的风载等级做了差异化设计，常规内陆使用场景下壁厚可控制在3mm左右，沿海高风压、高盐雾区域则需要适当增加壁厚并做表面防腐处理，确保设备在12级强风环境下仍能保持结构稳定，不会出现晃动、偏移甚至倒伏的问题。

这类设备在实际应用中，除了常规的民用闭路电视监控场景外，在军事用途场景下还可搭配热成像模块、激光测距模块，实现对周界移动目标的自动识别与追踪，结构设计上预留了标准的设备安装接口，可根据不同使用需求快速更换不同功能的前端采集模块，无需对整体支撑结构做改动。安装调试时，需要先校准基座的水平度，水平误差控制在0.5度以内，避免设备在水平回转时出现画面倾斜、转动卡顿的问题，设备整体重心完全落在立柱中心轴线上，转动过程中不会出现偏载磨损，可有效延长内部回转支撑部件的使用寿命。
