船舶坡道作业拖车警示灯固定支架结构

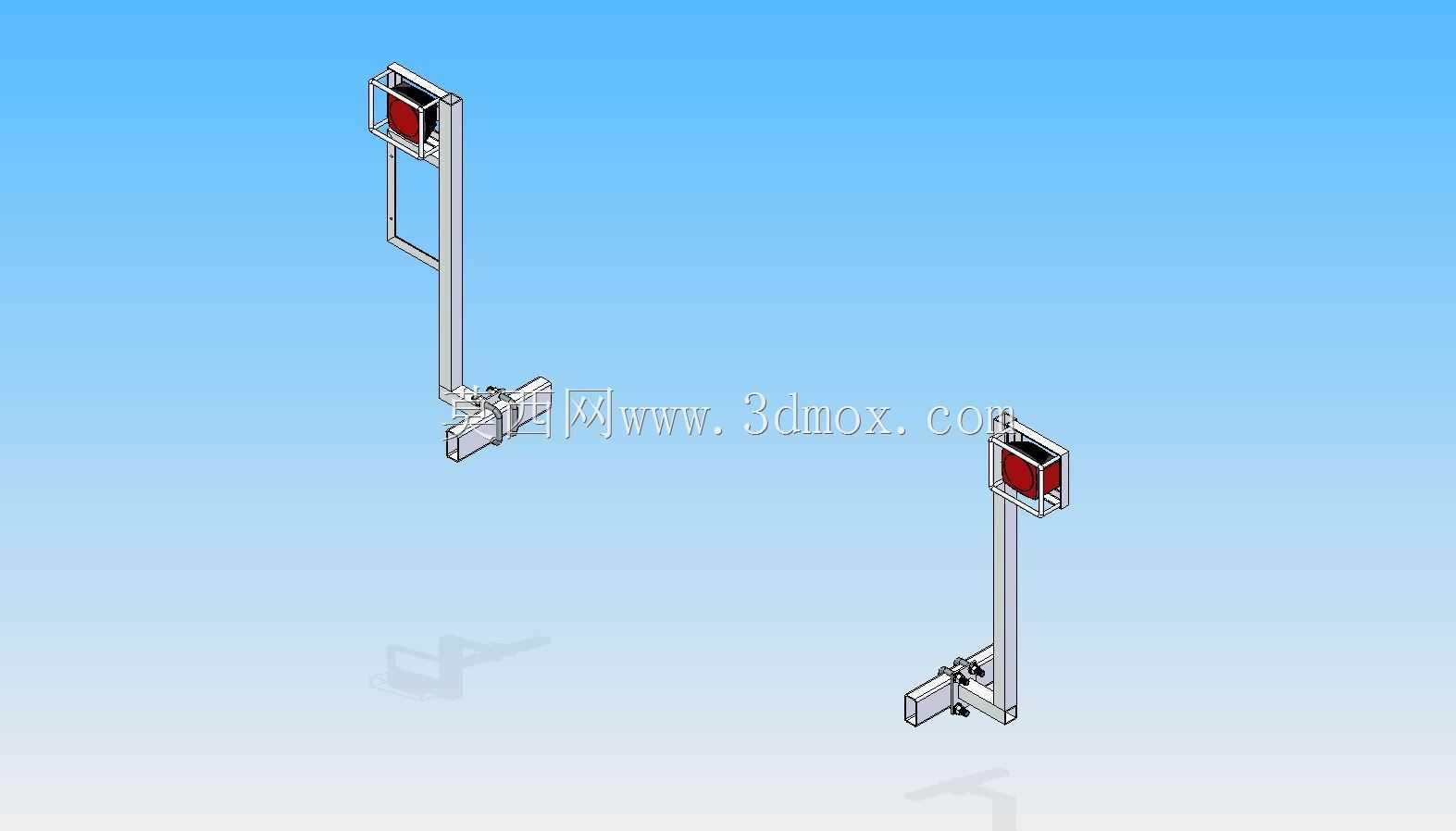

在船舶下水作业的坡道场景中，拖车需要沿倾斜坡道逐步倒驶入水，完成小艇的下水或回收操作，这个过程中拖车尾部会逐步没入水面以下，常规安装在低位的拖车尾灯会被水体遮挡，后方指挥人员、作业人员无法清晰识别拖车位置边界，极易发生碰撞、对位偏差的安全隐患，这款灯架的核心作用就是将拖车警示灯抬升至水面以上的安全高度，全程保持警示信号可见。从结构设计来看，整体采用长直杆加侧装灯座的布局，灯座位于杆体顶端侧方，预留了标准方形尾灯的安装孔位，可直接适配常规3英寸规格的拖车警示灯，灯座背部做了加强筋过渡，避免船舶户外作业长期受盐雾、振动影响出现焊缝疲劳开裂的问题。杆体底部的安装座采用分体式夹装结构，配套U型螺栓实现与拖车圆管、通道型材的抱紧固定，不需要在拖车原有结构上额外打孔焊接，现场安装时只需要根据实际作业的坡道入水深度，调整杆体的固定高度，就能保证拖车倒驶入水的最大深度下，灯座始终处于水面以上300mm以上的可视范围，不会被浪涌打湿造成电路短路。安装边界方面，夹装结构适配直径3英寸的标准圆管或同尺寸的矩形通道型材，U型螺栓的锁紧行程留有足够余量，可兼容管壁厚度3-8mm的各类管材，杆体整体采用等截面矩形型材制作，在保证整体抗风、抗振动强度的前提下，尽可能降低迎风面积，减少船舶户外停放时强风对支架的侧向载荷。设计过程中特意将灯座的朝向做了15度的仰角调整，避免坡道倾斜状态下灯光直射水面形成反光，保证后方指挥位的人员可以清晰捕捉到灯光信号，底部夹座与杆体的连接位置设置了可旋转调节结构，安装时可以根据拖车管材的实际走向调整杆体的垂直角度，保证灯架始终处于竖直状态，不会因为管材倾斜导致灯光朝向偏移。整套结构没有多余的复杂传动部件，所有连接位置都做了圆角过渡，没有尖锐突出的棱角，避免作业人员上下拖车时发生磕碰，夹座的接触面做了防滑齿纹处理，锁紧后不会因为拖车行驶过程中的颠簸出现转动、下滑移位的问题，长期使用也不需要频繁调整紧固。
