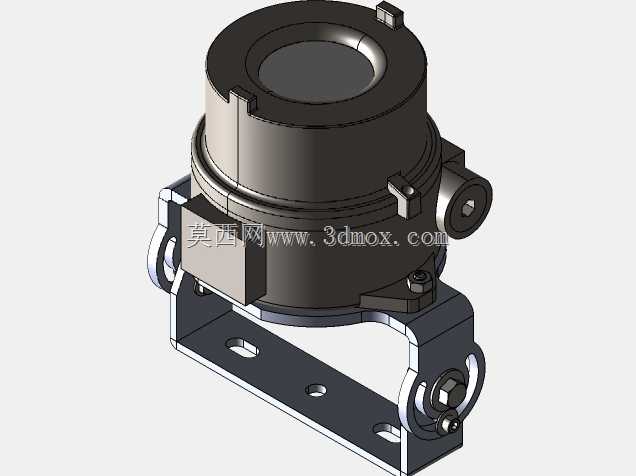

12W防爆红外LED灯铝框结构设计

这款防爆红外LED灯主要面向存在易燃易爆混合物的危险作业场景设计，可覆盖一级1区、2区以及2A、2B、2C类、1类等不同等级的防爆区域，适配石油化工、仓储管廊、涉密安防点位等需要稳定红外补光或作业照明的环境，能在120/240V交流供电体系下稳定工作，为监控摄像设备、现场巡检人员、传感探测单元提供可靠的光源支持。

从结构设计逻辑来看，整体采用挤压铝制外壳搭配不易破碎的聚碳酸酯透镜，铝材质的导热特性可快速将LED工作产生的热量导出，避免热量在密闭腔体内堆积加速光源老化，透镜的抗冲击特性可规避传统玻璃灯泡在磕碰、震动工况下碎裂的风险，同时外壳密封结构可阻挡灰尘、水汽侵入，满足IP防护要求，可在-40℃到60℃的环境温度区间内正常运行，适配户外、半开放作业区域的复杂温变条件。

光源部分可选聚光、泛光两种配置，聚光版本搭配10度光学元件，可形成120Lx照度的聚焦光束，适合远距离定点补光；泛光版本采用35度光束角，可覆盖80Lx80W范围的照明区域，满足大范围场景的照明需求。光源采用半导体发光原理，无灯丝、无充气腔体，启动无需预热，可瞬间达到额定输出亮度，同时不含汞、铅等有害重金属，废弃后可回收处理，降低危废处理成本。内置的脉冲宽度调制驱动电路可实时监测每个LED单元的工作温度，动态调整供电占空比，将光源结温控制在合理区间，避免过流过热导致的光衰过快问题，延长光源整体使用寿命。

安装结构上，设备底部配备可调角度安装支架，支架上设置两个固定螺钉与一个单通孔锁紧螺栓，操作人员可先松开紧固件调整灯体的照射倾斜角度与旋转方向，对准目标照射区域后锁紧即可完成角度固定，无需复杂的调校工装。接线端通过刚性管道连接至灯体上的3/4NPT接口，内部接线端子可直接完成电气连接，接线过程无需拆解灯体主密封腔，降低现场安装时破坏防爆密封性能的风险。整体安装边界紧凑，铝框主体结构重量较轻，可直接安装在设备立面、管廊支架、建筑墙体等不同承载面上，无需额外设计重型支撑结构，适配现场复杂的安装点位条件。
