法兰安装式温度传感器热电偶套管结构

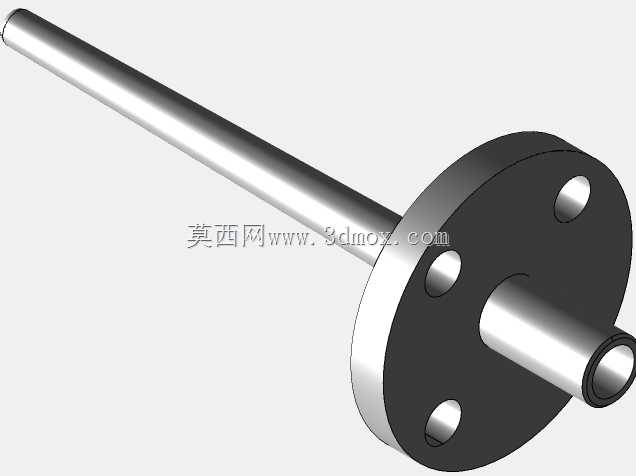

在化工、电力、冶金等连续生产的工业场景中，温度参数的精准采集直接关系到工艺稳定性与设备运行安全，热电偶套管作为温度传感器的核心防护承载部件，承担着隔绝工艺介质、保护测温元件、保障安装密封性的关键作用。这款法兰安装式热电偶套管，针对带压管道、反应釜等需要密封隔离的测温场景设计，区别于螺纹安装的套管结构，法兰连接形式可适配更高压力等级的工况，同时能在介质存在一定腐蚀性、冲刷性的环境下，避免测温元件直接接触工艺流体，延长传感器的整体使用寿命。从结构设计来看，套管整体采用长直探杆搭配圆形安装法兰的布局，探杆部分为中空薄壁结构，内腔尺寸可匹配常规直径的铠装热电偶、热电阻元件，探杆端部做封闭处理，可直接插入被测介质内部，减少测温响应滞后。安装法兰上均匀分布三个螺栓过孔，安装时可与设备或管道上的配对法兰通过螺栓紧固，法兰密封面可根据工况需求搭配不同材质的密封垫片，满足不同压力、温度等级下的密封要求，避免介质泄漏。设计过程中需要重点考量探杆的插入深度与安装位置的匹配性，探杆长度需根据管道直径、介质流速确定，保证测温端处于介质流束稳定的区域，避免因插入深度不足导致的测温误差，同时还要核算探杆在高速介质冲刷下的固有频率，避开介质流动诱发的振动频率区间，防止长期运行中出现探杆疲劳断裂的问题。法兰的厚度、螺栓孔中心距、探杆与法兰的连接位置都经过公差匹配设计，保证安装后探杆的同轴度，避免与配对法兰安装时出现干涉，同时法兰与探杆的连接部位采用满焊结构，消除连接缝隙，防止介质从连接位置渗入套管内部。在实际选型应用中，这类法兰式热电偶套管可适配不同压力等级的工艺管线，尤其适合大口径管道、高温高压反应容器的温度检测点位安装，相比焊接式套管，法兰安装形式更便于后期的检修更换，不需要在设备本体上进行动火作业，降低维护过程中的安全风险。探杆的外径、内径尺寸经过优化，在保证结构强度的前提下尽可能减小壁厚，提升温度传导效率，让测温元件能够更快感知介质温度变化，满足工艺控制对测温响应速度的要求。
