Sunfab轴向柱塞花键轴液压马达结构

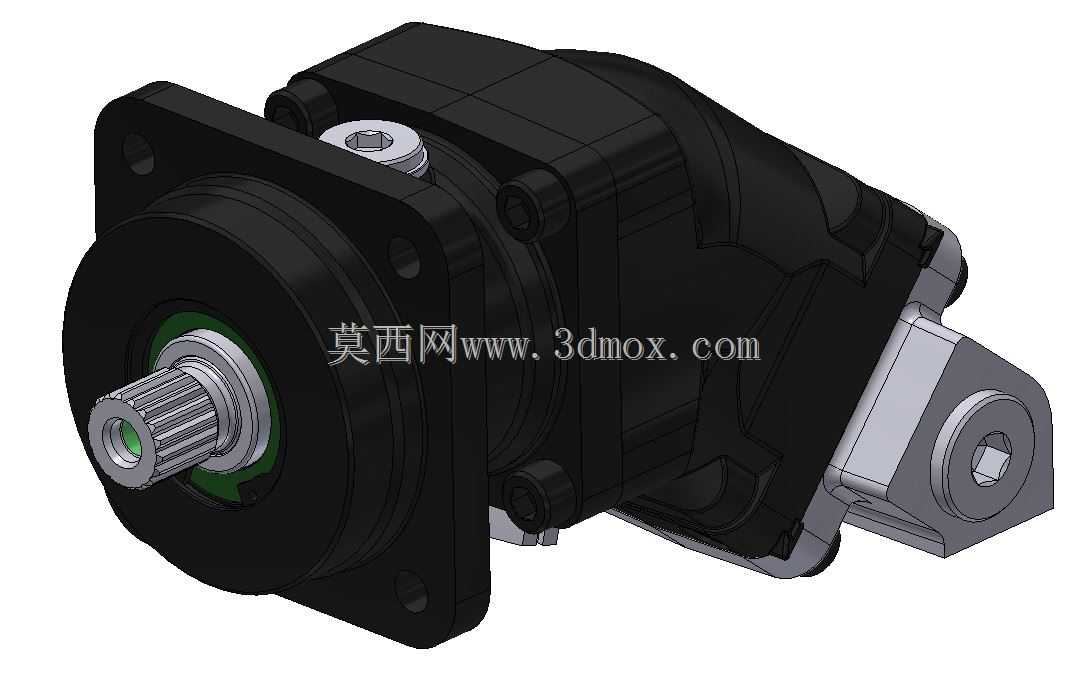

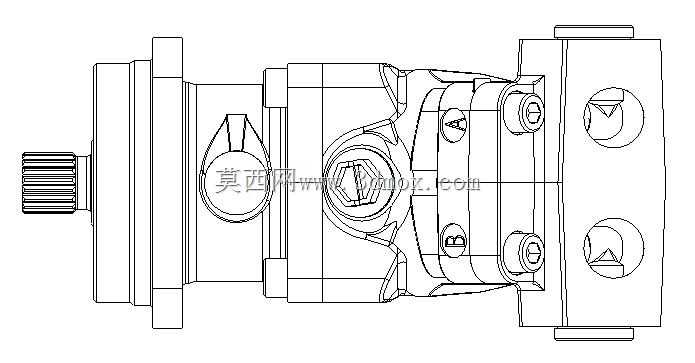

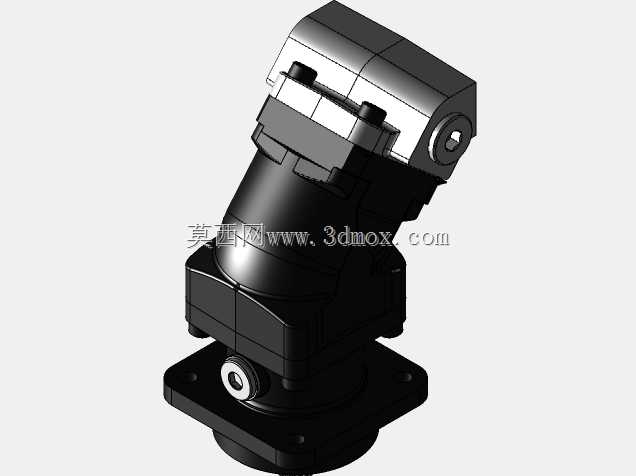

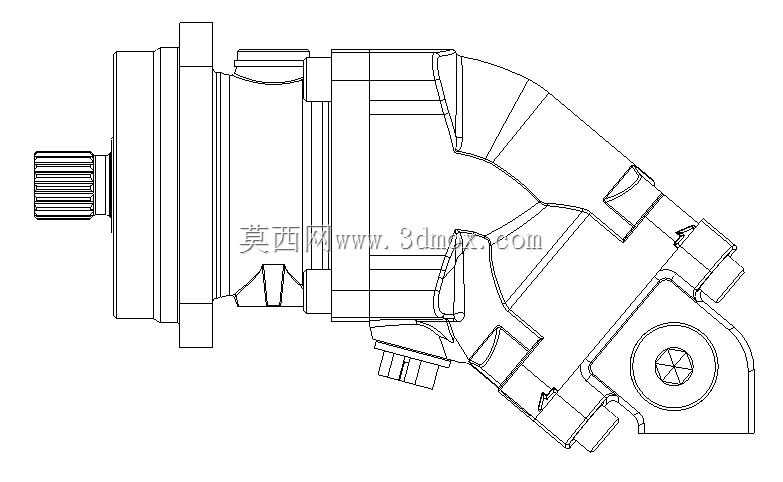

这款轴向柱塞液压马达是液压传动系统中的核心执行元件，主要应用在工程机械、矿山设备、重型起重运输装备、农业机械以及工业液压系统的回转驱动场景中，能够将液压油的压力能稳定转换为旋转机械能，为负载提供可靠的扭矩输出。在实际工况中，这类马达常被用于挖掘机的回转机构、绞车的驱动单元、林业机械的作业臂回转驱动、高空作业平台的旋转支撑以及特种车辆的行走驱动环节，可在高压、高负载冲击的复杂工况下保持稳定的工作状态，适配开式或闭式液压回路的使用需求。该款马达排量为25cc每转，采用花键轴输出结构，花键连接的设计相比平键连接拥有更大的接触承载面积，能够传递更大的扭矩，同时具备更好的对中性，在频繁正反转、负载波动大的工况下可有效降低连接部位的应力集中，减少键齿磨损与连接失效的风险。从设计思路来看，这款轴向柱塞马达采用斜轴式结构布局，柱塞组件沿缸体轴向圆周均匀分布，通过配流盘实现高低压油腔的精准配流，当高压油进入缸体柱塞腔时，柱塞在油压作用下伸出，通过推力结构带动输出轴旋转，整体结构紧凑，功率密度高，相同输出功率下体积与重量远低于同规格的电机驱动单元，非常适合安装空间受限的移动装备使用。外形结构上，马达采用方形法兰安装底座，底座上预留有标准的安装螺栓孔位，安装时可直接通过螺栓将马达固定在设备的安装支架上，安装边界规整，不需要额外设计复杂的转接结构；进回油接口设置在马达壳体侧部，接口方向可根据实际布管需求调整，方便现场管路布置；输出端的花键轴伸出长度经过优化，既保证与被驱动部件的连接啮合长度，又避免轴伸过长带来的刚性不足问题。壳体采用高强度铸铁材质，内部流道经过平滑处理，可降低液压油流动过程中的压力损失，同时壳体具备足够的强度储备，能够承受系统的压力冲击与外部负载的振动，柱塞与缸体之间采用精密摩擦副设计，配合高精度的加工与装配精度，可有效减少内部泄漏，提升马达的容积效率，保证在额定工作压力下的输出扭矩稳定，同时降低运行过程中的摩擦损耗，延长元件的使用寿命。
