造船用150mm宽梯式电缆敷设桥架

　　在船舶建造的电气舾装环节，电缆的路径规划与敷设固定是直接影响整船电气系统可靠性的核心工序，不同于陆用工况的建筑桥架，船用电缆梯需要应对船体结构的空间限制、航行过程中的振动载荷、舱室内部的防腐蚀要求，以及后期线缆检修扩容的操作便利性，这款宽度150毫米的梯式电缆架，就是针对船舶舱室内垂直、长直段电缆敷设场景开发的布线承载构件。

　　从实际应用场景来看，这类电缆梯主要适配船舶机舱、上层建筑通道内的主干电缆路径，单梯段可承载多束控制电缆、低压动力电缆的排布重量，梯边采用带冲压加强筋的型材结构，相比普通平板式桥架，在同等耗材重量下抗侧弯、抗垂向变形的能力提升40%以上，能够适配船舶航行中持续的低频振动工况，避免长期载荷下桥架变形导致的电缆外皮磨损、固定件松脱问题。梯档的间距设置参考了船用电缆的最小弯曲半径要求，每档之间预留的绑扎空间足够配套不锈钢扎带、绝缘线卡的固定操作，不会出现档距过密导致绑扎工具无法伸入、或是档距过宽导致电缆垂荡的问题。

　　设计过程中首先明确了安装边界的约束条件：150毫米的净宽尺寸，是匹配单排最多6根外径20毫米船用电缆的排布需求，既不会因为宽度冗余占用舱室内宝贵的通行与设备安装空间，也不会因为宽度不足导致电缆堆叠挤压，影响电缆的散热效果。梯架的两侧立柱采用对称的开孔设计，孔位沿长度方向等距排布，既可以用于梯段之间的拼接固定，也能直接配套船用C型导轨卡件实现无焊接快速安装，减少现场舾装的动火作业量，适配现代造船的模块化预舾装工艺——在分段建造阶段就可以将电缆梯预固定在结构壁上，待分段合拢后直接敷设电缆，大幅缩短船台建造周期。

　　从结构细节来看，梯架的所有棱边都做了钝化倒圆处理，避免电缆敷设过程中锋利的金属边缘划伤电缆外护套，这一点在船用布线场景中尤为重要，船舶舱室内的电缆一旦出现护套破损，后期排查故障需要拆解大量绑扎固定件，维修成本远高于陆用场景。梯档与两侧立柱的连接采用整体冲压咬合加电阻焊的工艺，相比单纯的点焊连接，连接强度更高，在承受电缆重量以及船舶倾斜工况下的侧向载荷时，不会出现梯档脱落的问题。整个梯架的截面轮廓规整，没有外凸的安装耳、凸起焊点等结构，能够紧贴舱壁、肋骨结构安装，最小化突出结构的尺寸，避免占用通道的有效通行宽度，也能减少人员通行时磕碰的风险。

　　在选型适配层面，这款150毫米宽的电缆梯属于船用梯式桥架的常规窄幅规格，通常作为小容量主干路径或是分支路径的布线载体，可与同系列100毫米、200毫米宽度的梯段通过转接件实现平滑变径，也能配套水平弯头、垂直弯头、三通等连接构件，适配舱室内复杂的走向转折需求。相比槽式桥架，梯式结构的开放式设计能够让电缆完全暴露在通风环境中，大电流动力电缆运行时产生的热量可以快速散出，不会出现槽内积热加速电缆绝缘老化的问题，同时日常巡检时可以直接观察到电缆的外观状态，出现外皮破损、接点过热等问题时能够快速定位，不需要拆卸桥架盖板。

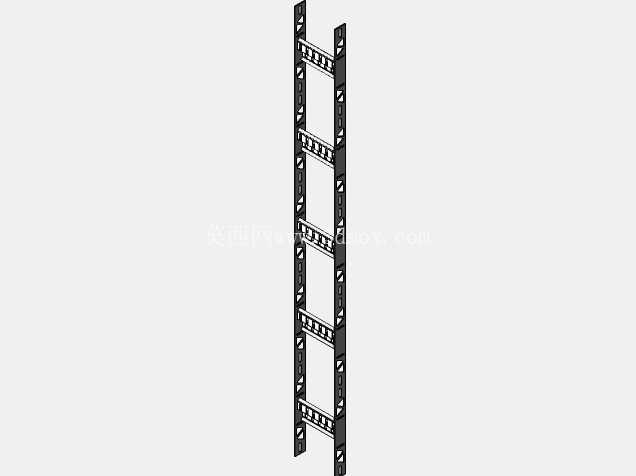

　　建模过程中对结构细节做了完整还原，包括立柱上的安装孔位、梯档的加强压型、连接位置的焊缝余高都做了对应体现，既可以用于船舶电气舾装的三维布线干涉检查，也能作为预制加工的尺寸参考，导入整体船舶模型后可以直接验证电缆梯与船体结构、管系、风道等其他专业构件的空间位置关系，提前排查现场安装时可能出现的碰撞问题，减少现场返工的概率。
