石化应用DMDS撬块集成结构设计

在石化炼化装置的现场布设环节，撬装化模块的应用早已成为缩短施工周期、降低现场安装风险的核心方案，这套DMDS撬块正是针对石化生产中二甲基二硫相关工艺段的集成化布设需求完成的结构设计。从实际落地场景来看，这类撬块多应用于炼化装置的硫化剂加注、工艺助剂预处理工段，以往同类型工艺单元多采用现场散件拼装的模式，需要在装置区完成管路焊接、支架预制、阀组定位等多道工序，不仅施工周期长，现场动火作业还会带来额外的安全管控压力，撬装集成的设计思路就是将整个工艺单元的所有结构件、管路、阀组、支撑结构全部在预制车间完成组装调试，运抵现场后仅需对接进出口管线与电控接口即可投用。

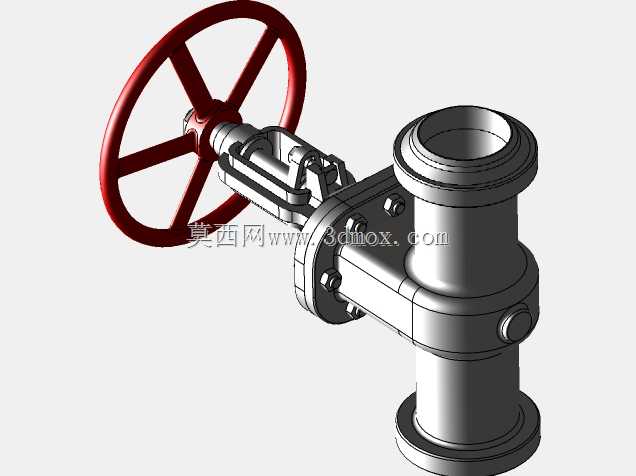

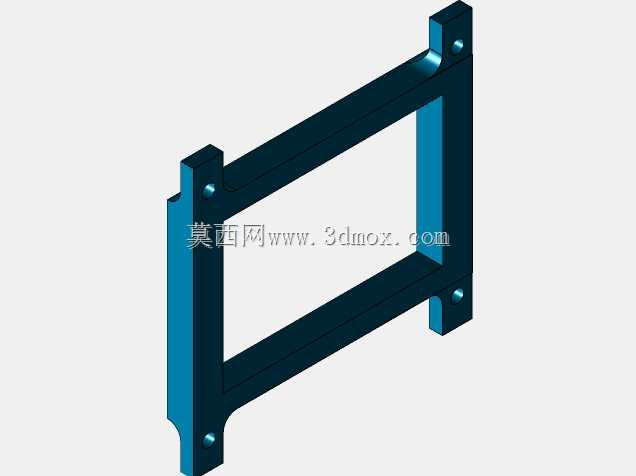

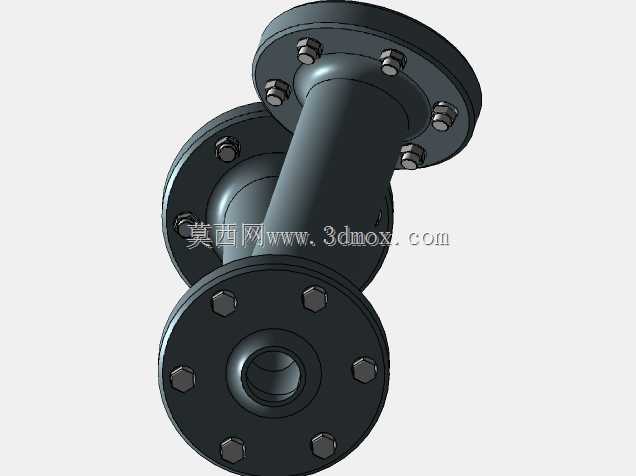

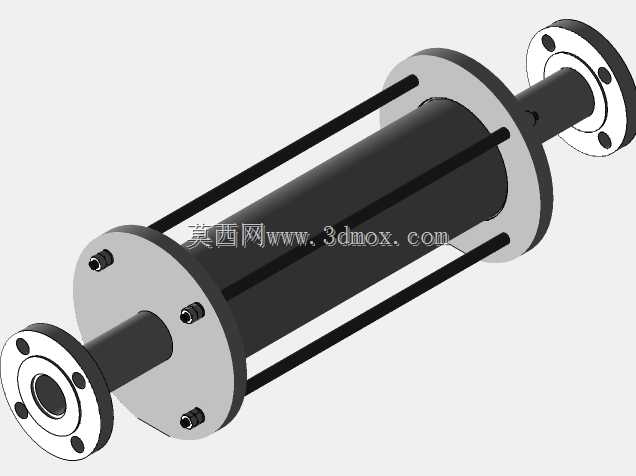

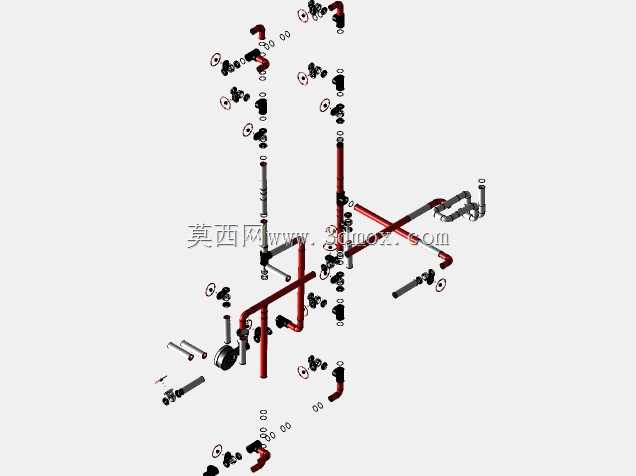

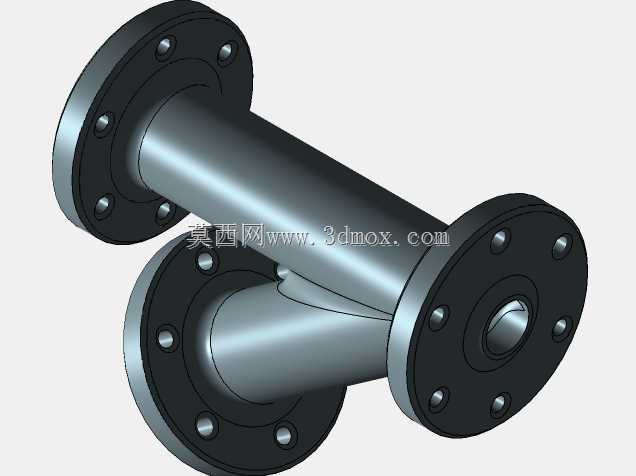

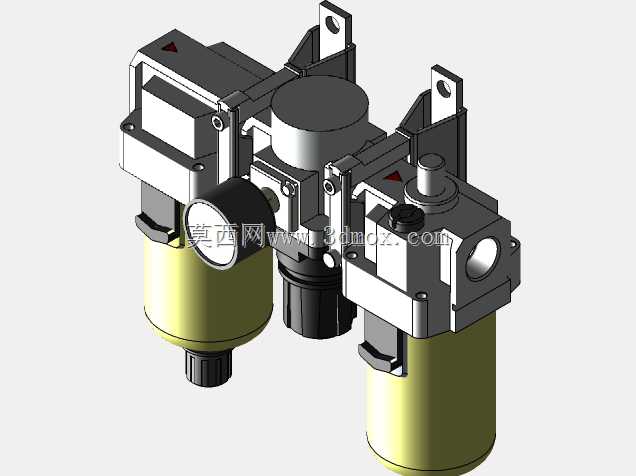

设计过程中首先锚定的是安装边界的适配性，整体撬座采用矩形框架式底座，所有外伸管路接口全部预留至撬座边缘的统一操作侧，避免现场对接时出现管线交叉干涉的问题，底座的支腿点位完全匹配石化装置区常见的设备基础预埋螺栓间距，不需要现场额外做基础改造。撬块内部的管路布局充分考虑了日常操作与检修的空间需求，阀组操作面全部预留足够的站立操作空间，需要定期拆检的过滤、计量部件全部布置在撬块外侧易触及的区域，不会出现被其他管线遮挡无法操作的问题。

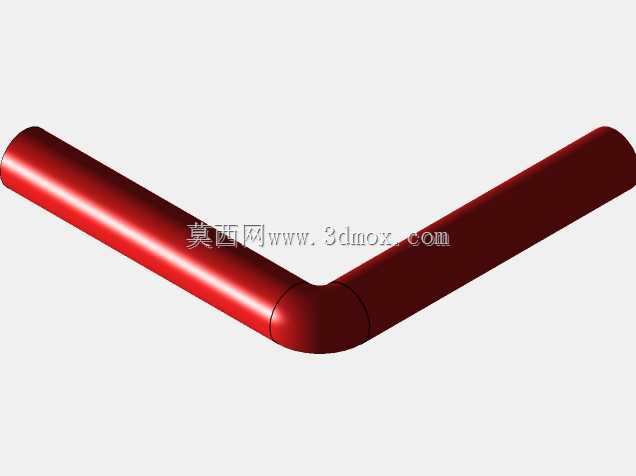

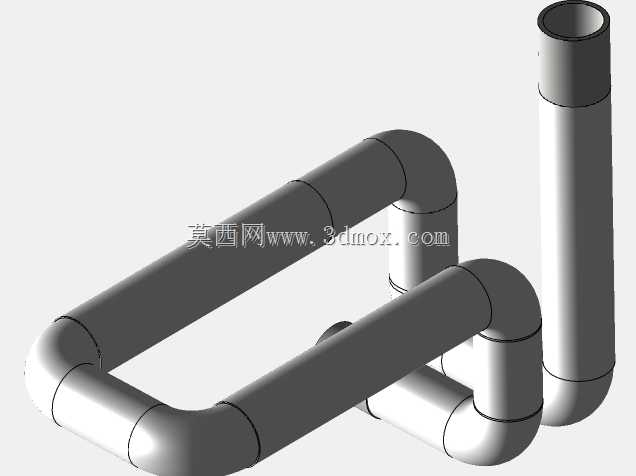

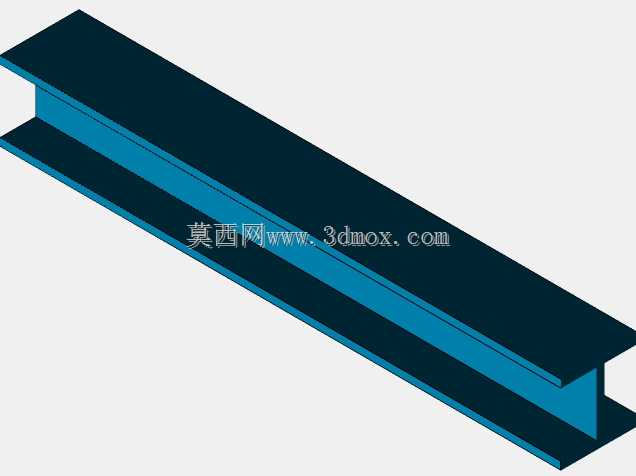

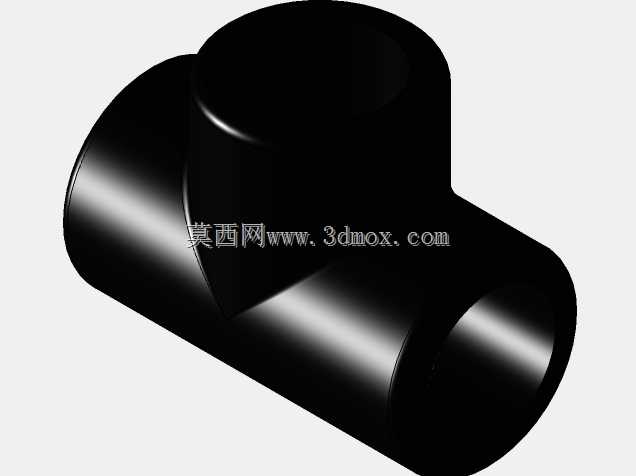

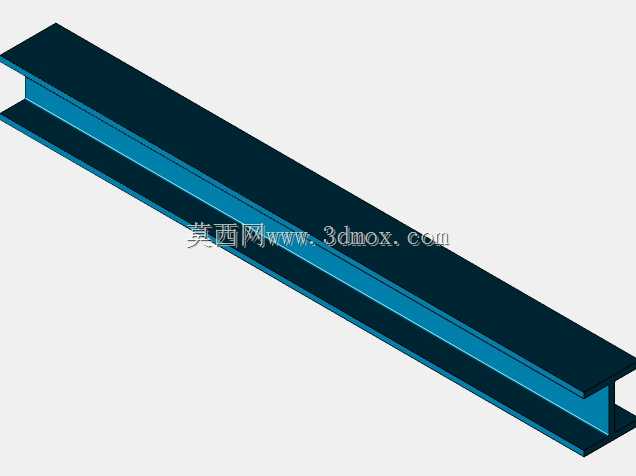

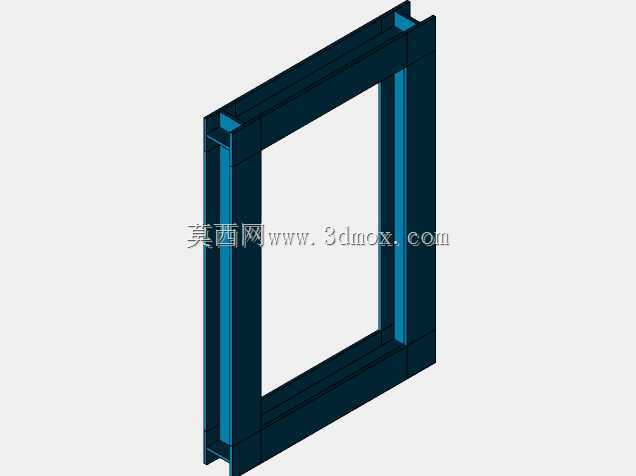

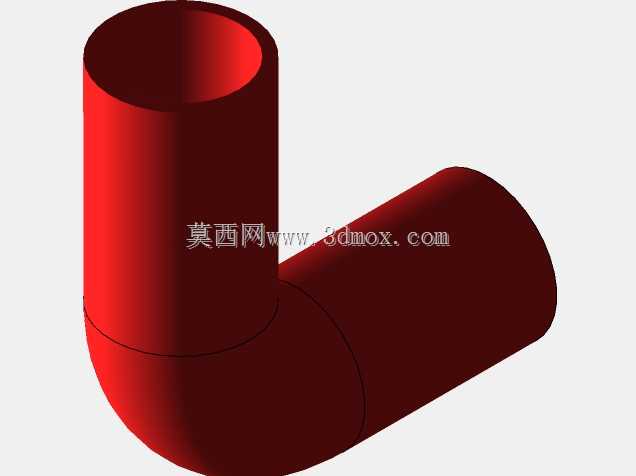

从结构强度设计来看，撬座的主框架采用型钢焊接结构，根据各部件的重量分布做了针对性的加强，运输过程中容易出现形变的管路位置都加设了临时支撑点位，整体起吊的吊点位置经过重心核算，保证吊装过程中撬块不会出现倾斜磕碰。内部的管路走向遵循“横平竖直、减少弯头”的原则，在满足工艺流阻要求的前提下尽可能压缩整体撬块的外形尺寸，让整个单元的占地面积控制在最小范围，适配石化装置区紧凑的空间布局。

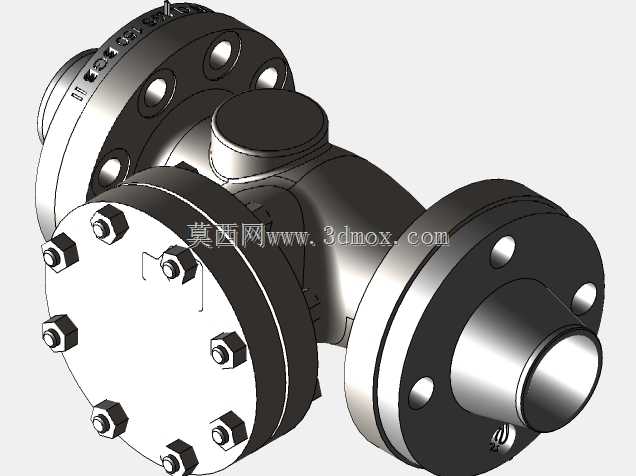

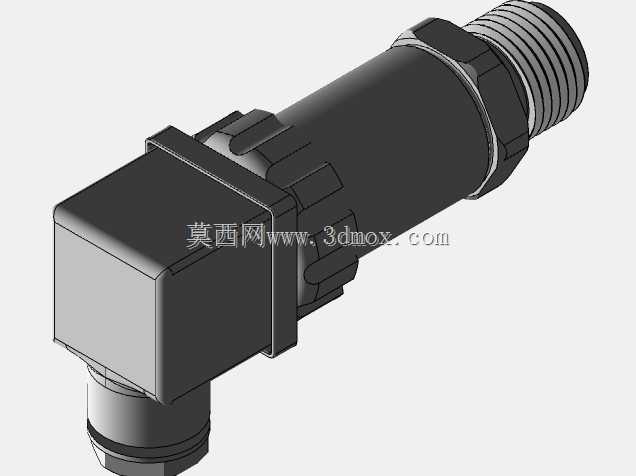

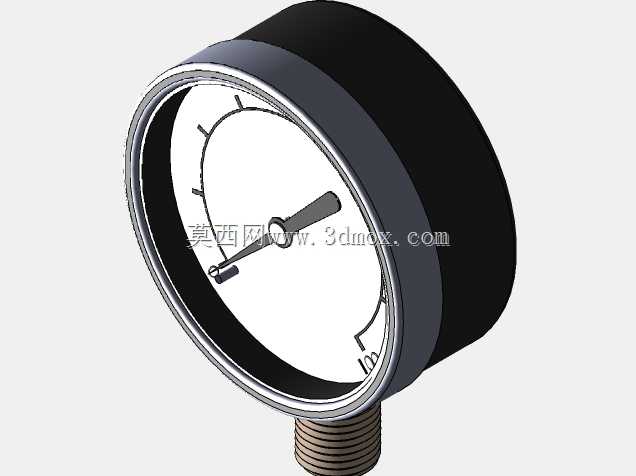

细节设计上，撬块表面的所有结构件都做了圆角过渡处理，避免现场安装检修时出现尖锐棱角磕碰的问题，管路上的仪表安装点位全部预留了统一的安装接口与操作空间，不需要现场二次开孔焊接。整个撬块的结构拆分也充分考虑了运输限界要求，整体尺寸完全满足常规公路运输的外廓尺寸限制，不需要做拆分运输就能直接运抵现场，最大程度降低现场的安装工作量。
