卵形手榴弹逆向结构三维数模

做逆向工程最考验对实物结构逻辑的拆解能力，这次完成的卵形手榴弹逆向数模，完全是按照实物测绘的尺寸链来还原每一处细节，没有做任何艺术化夸张处理。从实际应用场景来看，这类数模主要用于军工教学演示、战术模拟训练道具开发，以及相关安防装备的结构对标设计，不需要考虑实弹的装药公差，所有结构边界都严格按照实物的装配关系来搭建。

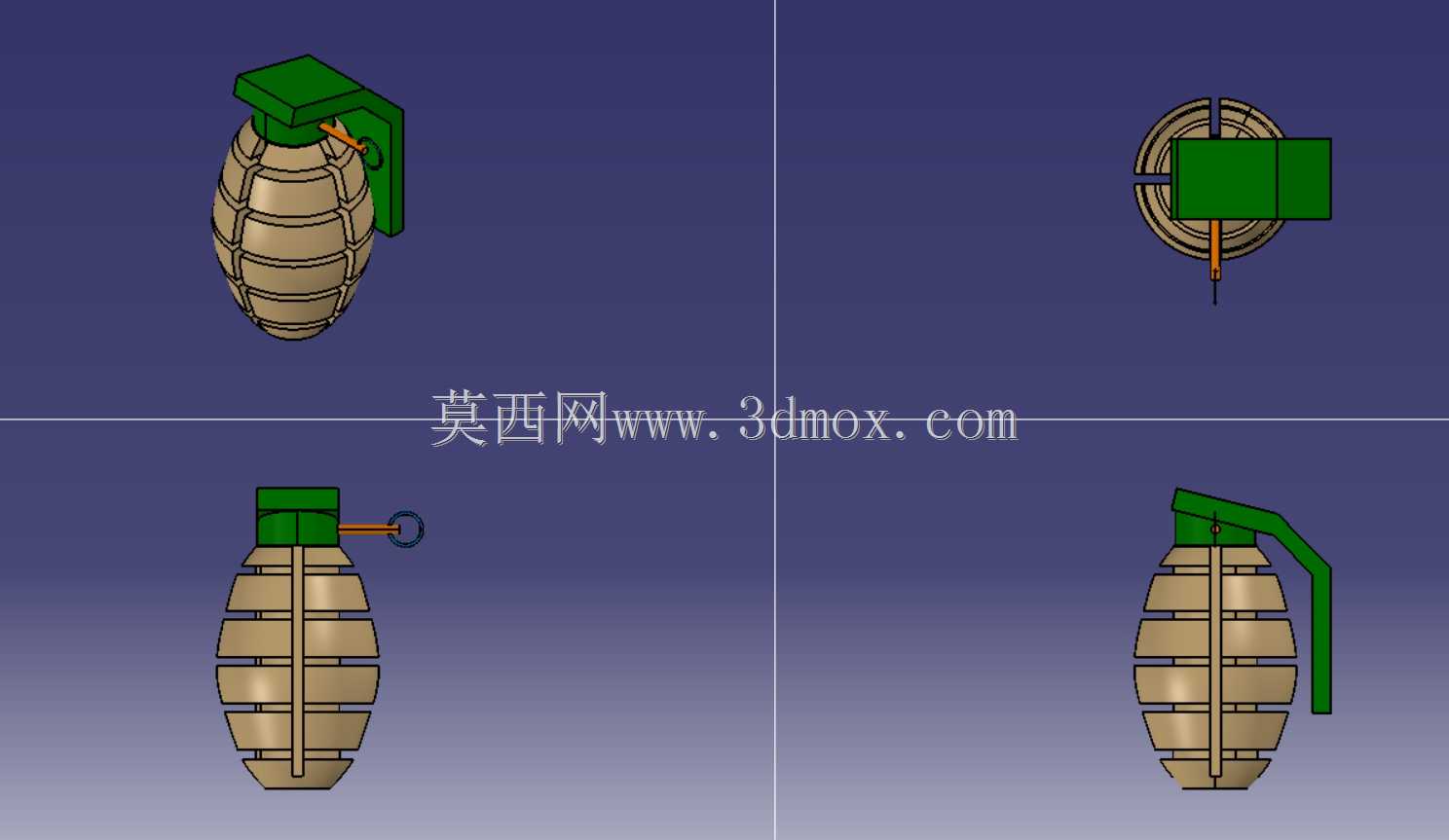

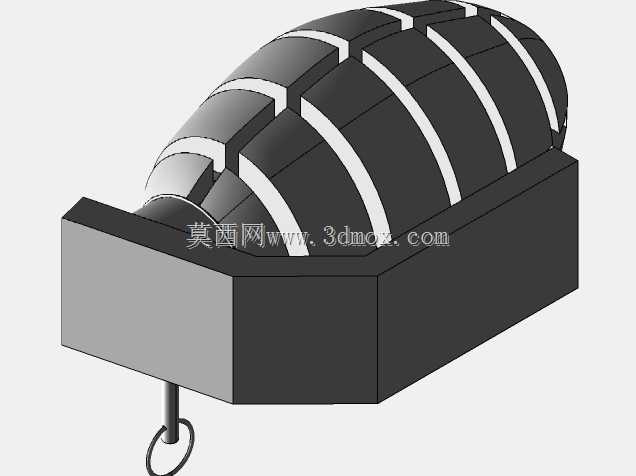

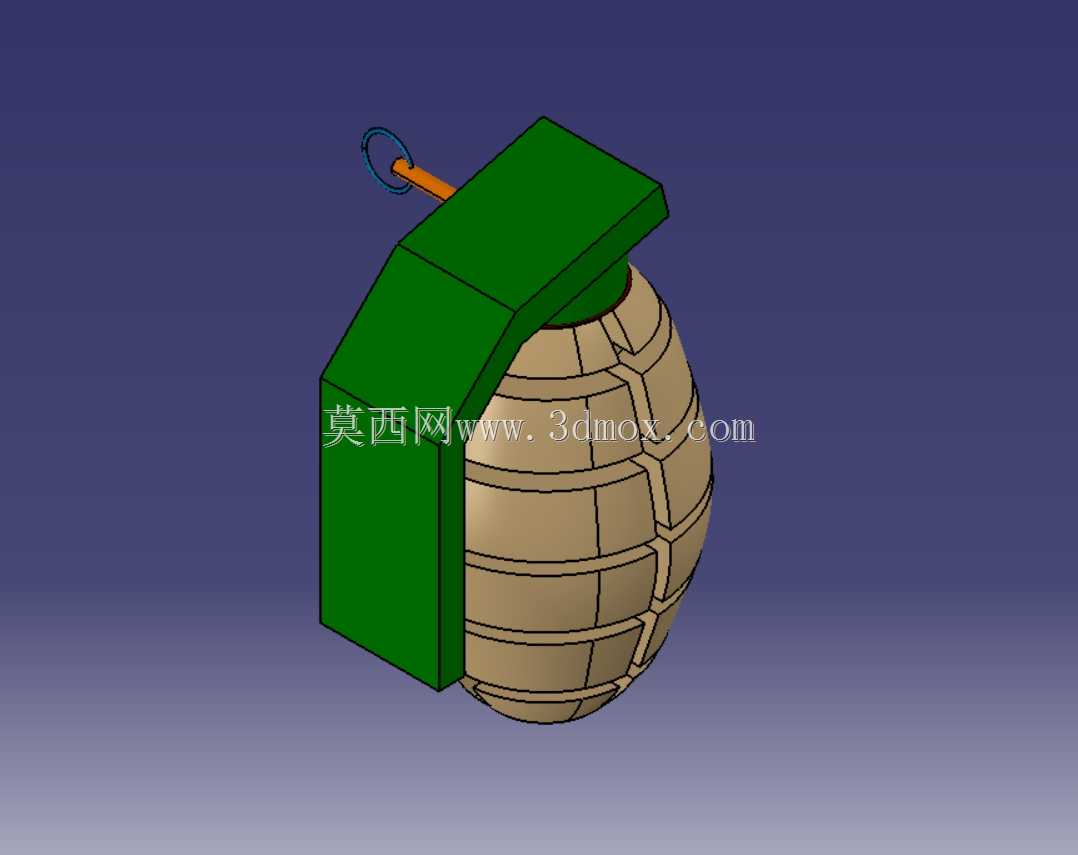

先从外形尺寸说起，整个弹体采用经典的卵形破片结构，弹身的预制破片刻槽深度、槽间距都严格匹配实物的冲压成型特征，每一圈刻槽的圆角过渡都做了还原，避免建模时出现尖锐直角导致的应力集中误判，弹体最大外径、整体高度都控制在实物的安装边界内，握片翻转的行程空间也预留了足够的间隙，不会出现装配干涉。引信部分的保险握片、拉环、保险销的配合关系是逆向的重点，握片的弯折角度、与弹体连接的转轴孔同轴度都做了反复校核，拉环的穿销孔位置刚好对应保险销的插拔行程，模拟保险拔出时握片的翻转动作完全符合实物的运动逻辑，不会出现卡滞或者行程不足的问题。

设计思路上完全遵循逆向工程的“先外后内、先装配后零件”原则，先通过多视角点云对齐确定整体外轮廓基准，再拆分弹体、引信座、保险机构三个大模块，每个模块的零件拆分都对应实物的装配工艺，比如弹体上下两部分的连接螺纹螺距、引信座与弹口的配合公差都按照实际螺纹规格还原，没有随意设定参数。弹体表面的防滑纹理、顶部引信室的密封台阶都做了细节还原，哪怕是握片内侧的冲压加强筋，也按照实物的冲压成型特征做了等料厚处理，保证数模可以直接用于后续的3D打印验证或者注塑模具开发。

从功能特性来看，这个数模完整还原了手榴弹从保险状态到待击发状态的所有运动部件关系，保险销拔出后握片在扭簧作用下的翻转角度、击针的击发行程都做了运动仿真预留，不需要额外调整结构就能做机构运动演示。弹体的预制破片结构排布完全符合实物的杀伤半径设计逻辑，每一块破片的重量、形状都和实物保持一致，用于战术模拟时可以准确还原破片的飞散范围参考。整个数模的装配层级清晰，没有冗余特征，每个零件的命名都对应实际军工部件的规范叫法，方便后续做结构拆解教学或者改型设计，不管是用于训练道具的结构优化，还是安防领域的防爆装备对标，都能直接提取结构参数做二次开发，不需要重新做基础测绘。
