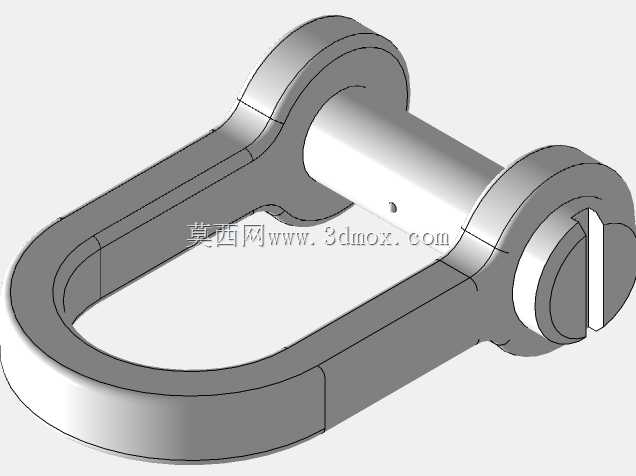

RF150型卸扣式连接吊具结构设计

该构件属于起重吊装作业场景下的核心受力连接件，日常多用于港口货物装卸、重型设备移位、钢结构安装、厂区重型物料转运等工况，作为吊索与被吊重物之间的过渡连接部件，承担载荷传递的关键作用，可适配钢丝绳吊索、链条吊索等多种吊具端部，实现快速装拆的连接需求。从结构设计逻辑来看，整体采用U型弯臂搭配横向销轴的经典卸扣构型，U型臂的圆弧过渡段经过曲率优化，避免直角弯折带来的应力集中问题，销轴与两侧臂板的孔位采用间隙配合设计，既保证销轴可顺利穿装，又能控制配合间隙避免作业过程中出现过大的窜动余量，销轴端部设置的径向小孔用于安装开口销，防止作业过程中销轴受振动脱出，提升作业安全性。设计过程中针对受力路径做了针对性优化，载荷从U型臂底部的承力面传递至两侧臂板，再通过臂板与销轴的配合面将载荷传递至销轴，最终由销轴连接上部吊索，整个传力路径连续无突变，可有效降低局部应力峰值。从安装边界来看，U型开口的宽度适配常规厚度的吊耳板、吊环连接件，销轴的直径匹配对应吨位吊索端部的连接孔尺寸，安装时仅需将销轴抽出，对准被连接件的孔位后穿入销轴、锁好开口销即可完成装拆，无需额外辅助工具，适配现场快速作业的需求。外形上整体轮廓规整，无突出的尖锐棱角，可避免吊装过程中剐蹭吊索或被吊工件表面，U型臂的外侧做了圆弧倒角处理，既减少搬运过程中的磕碰划伤风险，也能降低应力集中系数。该构件的尺寸参数匹配150吨级额定载荷的吊装需求，各部位的壁厚、销轴直径均经过受力校核，满足静载、动载下的强度要求，可在常规户外露天作业环境下长期使用，适配多数重型吊装场景的连接需求，结构简单可靠，维护成本低，是起重吊装作业中应用极为广泛的基础连接构件。
