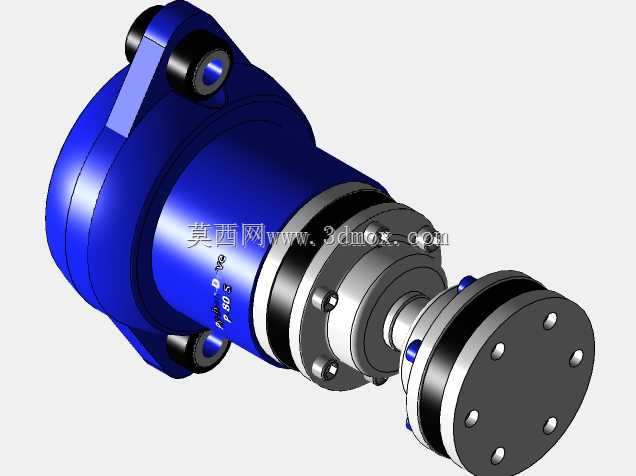

法兰式行星传动伺服驱动装置结构

　　这类行星结构驱动装置在自动化产线、精密输送设备、小型专用机床的进给单元里应用十分普遍，核心作用是匹配伺服电机的高转速低扭矩输出特性，通过行星轮系的减速增扭，将动力平稳传递到末端执行负载端，同时保证传动过程的回差控制在精密传动允许的范围内。从结构设计逻辑来看，输入端采用标准法兰对接界面，安装止口的尺寸公差按照H7级精度设计，对接面预留了均匀分布的螺栓沉孔，能够直接适配市面主流规格的伺服电机输出端，不需要额外加工转接板，减少装配环节的累计误差。输入端的连轴结构采用抱紧式设计，配合电机输出轴的键槽或者光轴抱紧，能够在高速正反转切换时避免连接松动，传递额定扭矩时不会出现打滑偏移的问题。轮系部分采用单级行星传动布局，

　　太阳轮直接与输入轴集成加工，三个行星轮均匀分布在行星架上，每个行星轮都配套双列深沟球轴承支撑，减少行星轮公转过程中的径向窜动，内齿圈与外壳采用过盈配合加定位销固定的方式，避免重载下内齿圈跟转。外壳部分采用一体化铸造成型后做精密机加工，两侧预留的带衬套安装耳座是为了方便设备侧的卧式安装固定，安装耳座的孔位同轴度控制在0.02mm以内，装配时不需要额外铰孔就能保证输入输出轴的同轴度要求。输出端采用孔输出带键槽的结构，输出孔的公差按照H6级加工，能够直接对接负载轴，输出端的密封采用双唇口骨架油封，既能防止内部润滑脂泄漏，也能阻挡车间环境里的粉尘、切削液进入轮系内部，延长装置的维护周期。设计过程中需要重点考量安装边界的尺寸控制，

　　整体外径控制在适配80系列伺服电机的尺寸区间，总长度不超过常规同规格行星减速器的安装尺寸，不会在设备布局时和周边的走线拖链、防护钣金产生干涉。在实际选型应用时，要注意匹配负载的额定扭矩、瞬时峰值扭矩以及输入端的最高转速，不能超出轮系的承载上限，同时安装时要保证电机轴与装置输入孔的同轴度，避免偏心安装导致的轴承异常磨损、运行噪音过大的问题。外壳表面做了蓝色氧化处理，既提升了铸件表面的防锈能力，也能在设备外观上和周边的银色钣金、黑色电机形成视觉区分，方便日常巡检时快速识别部件状态。轮系内部的润滑采用长效润滑脂填充，出厂时已经完成注脂，正常工况下连续运行两到三年不需要补充润滑脂，减少设备运维的工作量。在3C电子组装设备的点胶、

　　螺丝锁付工位，这类驱动装置能够保证末端执行器的定位精度，配合伺服电机的位置环控制，重复定位精度可以控制在0.01mm以内，满足精密组装的工艺要求；在包装设备的送膜、切刀驱动工位，它的抗冲击能力能够适配切刀瞬间动作的峰值扭矩负载，不会因为瞬时过载导致轮系打齿；在小型输送线的辊筒驱动场景，法兰安装的结构能够直接固定在输送线侧板上，不需要额外的安装支架，节省设备的整体布局空间。设计建模时，所有配合面的尺寸都按照实际加工公差标注，安装孔位的位置度、止口的圆度、轴承位的同轴度都做了公差约束，能够直接导出工程图用于生产加工，也可以导入装配体中做整机的干涉检查，提前排查布局时的尺寸冲突问题。
