圆形带安装孔检修口盖板结构设计

　　在各类工业罐体、管道段、封闭设备壳体的运维环节中，检修口盖板是承担密封防护与便捷检修双重功能的核心配套部件，本次呈现的圆形带孔检修盖板结构，正是针对常压工况下设备检修口的密封需求完成的结构设计。日常设备运维过程中，操作人员无需拆解整段管路或大面积拆除壳体护板，仅需拆卸该盖板即可快速接触设备内部构件，完成积料清理、易损件更换、内部状态巡检等常规作业，大幅降低非计划停机的拆解工作量。

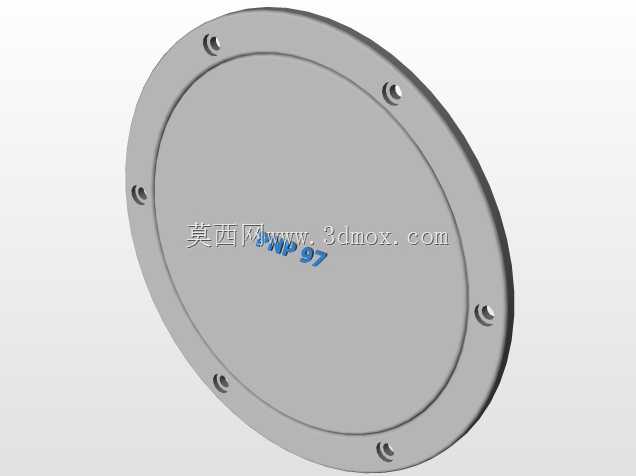

　　从结构设计逻辑来看，该盖板采用整体圆盘式主体结构，沿法兰盘外缘均匀分布8个沉头安装孔，孔位采用等角度圆周排布，这种排布方式可保证螺栓锁紧时盖板各方向受力均匀，避免局部压紧力不足导致的密封失效，同时沉头孔设计可让螺栓安装后头部完全没入盖板平面，不会在盖板外侧形成凸起结构，既避免外部杂物剐蹭螺栓造成锈蚀卡滞，也能让盖板外表面保持平整，减少设备外部的积尘死角。盖板主体与法兰外缘之间设置有阶梯式止口结构，安装时止口可嵌入设备检修口的内沿，实现径向定位，安装过程中无需反复调整盖板对中位置，可有效降低现场安装的对位难度，同时止口结构可配合密封垫片形成弯折式密封路径，相比平面密封结构，能大幅提升粉尘、淋水、轻微油气环境下的密封防护能力。

　　从安装边界与适配场景来看，该盖板适配圆形开孔的检修口，安装时需在盖板止口与设备壳体之间匹配对应厚度的密封垫片，根据工况介质不同可选择橡胶垫、石棉垫或金属缠绕垫等不同密封材质，螺栓锁紧时需采用对角循环锁紧的工艺顺序，避免单侧受力过大导致盖板翘曲变形。该结构的整体厚度经过优化，在满足常规常压工况下结构刚度要求的前提下，尽可能控制盖板自重，单人即可完成拆卸与复位操作，无需额外吊装辅助。盖板内侧表面做平整化处理，无多余凸起结构，不会在设备内部形成物料挂附的死角，尤其适合粉体输送设备、储料罐体、通风管道等内部介质易残留的场景，减少物料长期堆积造成的霉变、结块或管路堵塞问题。

　　在实际选型适配过程中，设计人员可根据现场检修口的实际开孔直径调整盖板的整体外径与止口尺寸，安装孔的孔距可匹配现有设备的法兰孔位，无需对原有设备壳体进行二次打孔改造，降低旧设备改造的施工成本。盖板外侧的平整平面也可根据需求喷涂标识、标注编号，方便运维人员快速识别不同位置的检修口对应功能区域。不同于高压工况下采用的厚壁锻造法兰盖，该结构针对常压、低压的常规运维场景设计，在满足日常检修防护需求的同时，兼顾了加工成本与安装便捷性，可广泛适配环保除尘设备、粉体输送管线、小型储料仓、设备箱体检查口等多种场景的使用需求。结构建模过程中对各安装孔的位置度、止口与盖板主体的同轴度都做了公差约束，可直接对接数控加工工艺，加工时可采用板材切割后车削止口、钻孔的工艺路线，加工工序简单，量产时的工艺一致性容易控制，也可根据使用环境选择碳钢喷塑、304不锈钢、铝合金等不同材质，适配防腐、食品级、轻量化等不同场景的特殊要求。
