船用双轮导向滑轮结构设计

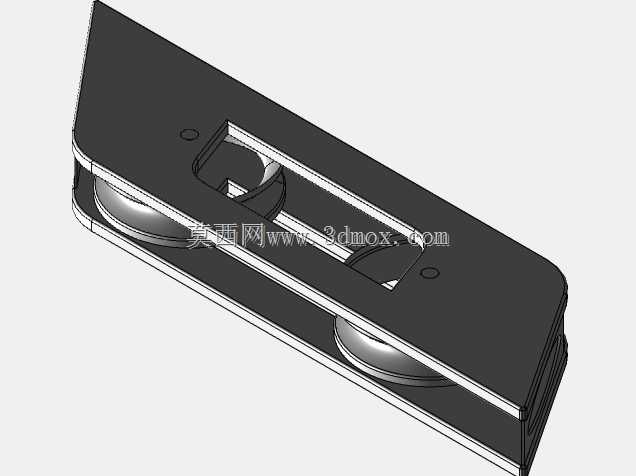

这款双轮结构的导向滑轮，主要适配小型船舶、游艇的帆缆系统与绳索导向场景，在实际船用作业中承担绳索转向、载荷分摊的核心作用，区别于单轮滑轮，双轮布局可同时承载两组独立绳索的导向需求，也可通过绳索绕接实现省力传动，适配不同帆位调整、锚缆导向的实际工况。从结构设计逻辑来看，整体采用上下夹板夹装双滑轮的布局，夹板选用长条形冲压成型结构，边缘做圆弧过渡处理，避免绳索滑动过程中被锐边割损，同时夹板上预留的两个定位孔可直接通过螺栓将滑轮整体固定在船体舷侧、桅杆支架等安装位，安装时无需额外加工适配支架，可直接贴合安装基面完成固定，安装边界的孔位间距经过适配常规船用安装座的通用尺寸设计，能兼容多数小型船舶的原有安装点位，减少改装工作量。两个滑轮分别布置在夹板腔体的两端，滑轮轮槽做圆弧适配设计，可匹配常规直径的船用绳缆，轮体与中心销轴采用间隙配合，转动过程中无卡滞，同时夹板腔体的开槽宽度刚好适配滑轮轮缘的伸出量，既保证绳索不会从轮槽中脱出，又能避免绳索与夹板内壁产生摩擦损耗。在实际使用场景中，这类滑轮不仅可用于帆船的帆索导向，也可适配小型游艇的锚缆收放导向、靠岸缆绳的转向固定，甚至在小型船舶的舱盖启闭传动、救生艇吊装导向场景中也能适用。设计过程中充分考虑了船用环境的使用需求，整体结构无多余突出部件，夹板外侧做平整处理，避免航行过程中钩挂绳缆或船员衣物，双轮的对称布局让整体受力更均匀，当单侧滑轮承受载荷时，夹板的受力可通过整体结构分散到两个安装固定点，不会出现局部应力集中导致的夹板变形问题。轮体的转动间隙做了适配户外潮湿环境的预留，不会因为轻微锈蚀或盐雾积尘出现转动卡滞，日常维护仅需定期在销轴位置加注润滑脂即可，无需复杂拆解保养。从安装尺寸来看，整体夹板的长度适配常规船用安装位的预留空间，厚度控制在合理范围，不会过多占用舷侧或桅杆的安装空间，两个滑轮的中心距经过绳索绕接的角度计算，当绳索以常规工作角度绕入轮槽时，不会出现绳索与夹板开槽边缘的摩擦，保证绳索传动过程中的顺畅性，同时降低绳缆的非正常磨损，延长绳缆的实际使用寿命。
